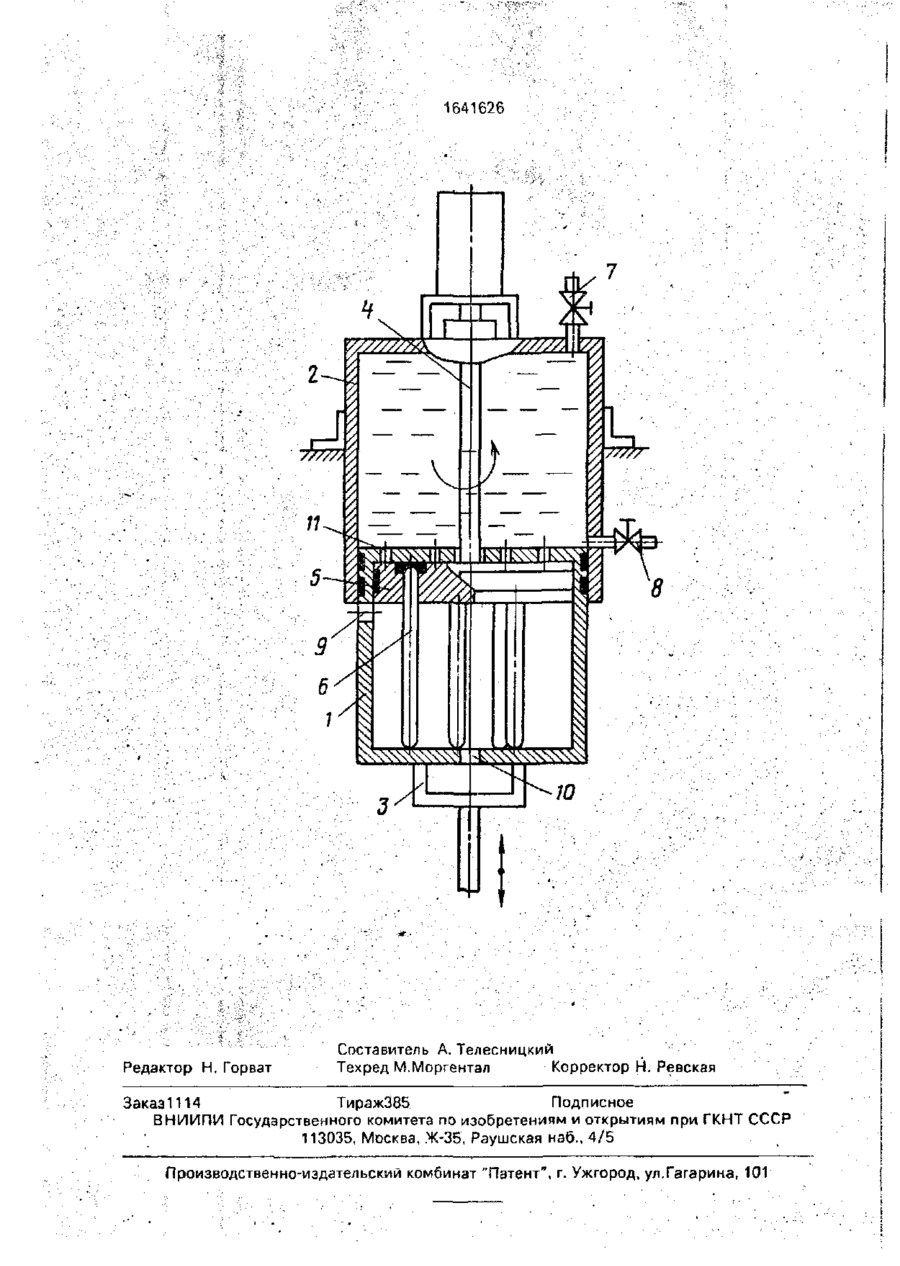

Изобретение относится к электротехнике, является усовершенствованием изобретения по авт. св. №. 927509 и позволяет повысить производительность и надежность в работе за счет совмещения основных и вспомогательных операций. Устройство содержит корпус мешалку, лопасти которой выполнены подвижными относительно фланца в осевом направлении, смесительный цилиндр заключен в промывочный цилиндр с возможностью возвратно-поступательного перемещения. 1 ил. Перемешивающие цилиндрические лопасти б, установленные из фланце подвижно, имеют возможность вращаться совместно с фланцем, а также возвратно-поступательно перемещаться совместно со смесительной камерой при ее движении вверх или вниз. ~~ Верхняя крышка смесительной камеры 1 перфорирована, что позволяет свободно перетекать растворителю в верхнюю часть смесительной кзмеры Промывочная камера 2 оснащена впускным 7 и сливным 8 каналами В смесительной камере 1 имеются окна соответственно для загрузки 9 исходных компонентов смеси и выгрузки 10 готового продукта Устройство работает следующим образом После заполнения соответственно смесительной камеры 1 исходными компонентами смеси, а промывочной камеры 2 Л f растворителем включают привод вращения приводного вала 4. При этом перемешивающие лопасти 6, вращаясь совместно с фланцем, интенсивно перемешивают смесь. По окончании цикла перемешивания для выгрузки готовой смеси открывают окно выгрузки 10 и перемещают смесительную камеру в верхнее положение посредством включения привода 3. Перемешивающие лопасти 6, установленные во фланце подвижно, перемещаются поступательно совместно со смесительной камерой, сохраняя при этом вращательное движение с фланцем 5 Одновременно с движением смесительной камеры вверх растворитель, находившийся в ппочывочной камере, про ходя через отверстия 11 заполняет освобождающееся от смеси верхнее пространство смесительной камеры и за счет вращающихся лопастей интенсивно промывает внутренние стенки смесчтельной камеры, а также и сами лопасти от осгат ков смеси Я Л ЛТ1 5 10 15 20 f положение. При этом происходит повторная механическая очистка камеры и перемешивающего органа. Растворитель через отверстия на верхней крышке смесительной камеры перетекает в промывочную камеру. По достижении смесительной камерой крайнего нижнего положения включают привод поступательного перемещения камеры, закрывают окно выгрузки и смеситель готов для следующей загрузки Растворитель используется многократно и при необходимости сливается из промывочной камеры через сливной канал 8. Таким образом, совмещение процесса удаления готовой смеси, очистки смесительной камеры и перемешивающего органа позволяет максимально сократить время рабочего цикла, повысить производительность и надежность эксплуатации смесителя. Формула изобретения Устройство для перемешивания наполТаким образом, весь процесс удалений 25 ненных быстротвердеющих попимерных готовой смеси совмещается с одновременматериалов по авт. св. № 927509, о т л и ным процессом очистки смесительной камеч а ю щ е е с я тем, что. с целью повышения ры и перемешивающего органа, производительности и надежности работы, лопасти мешалки установлены относительОкончание процесса удаления готовой смеси завершается при достижении смеси- 30 но фланца подвижно в осевом направлении, а смесительный цилиндр снабжен разметельной камерой крайнего верхнего полощенным снаружи промывочным цилиндром жения. с возможностью возвратно-поступательноЗатем освобожденная от смеси смесиго движения тельная камера возвращается в исходное 35 1641626 Редактор Н. Горват Составитель А. Телесницкий Техред М.Моргентал Корректор Н. Ревская ЗаказШ4 Тираж385 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
