Ванна для зміцнювання скловиробів

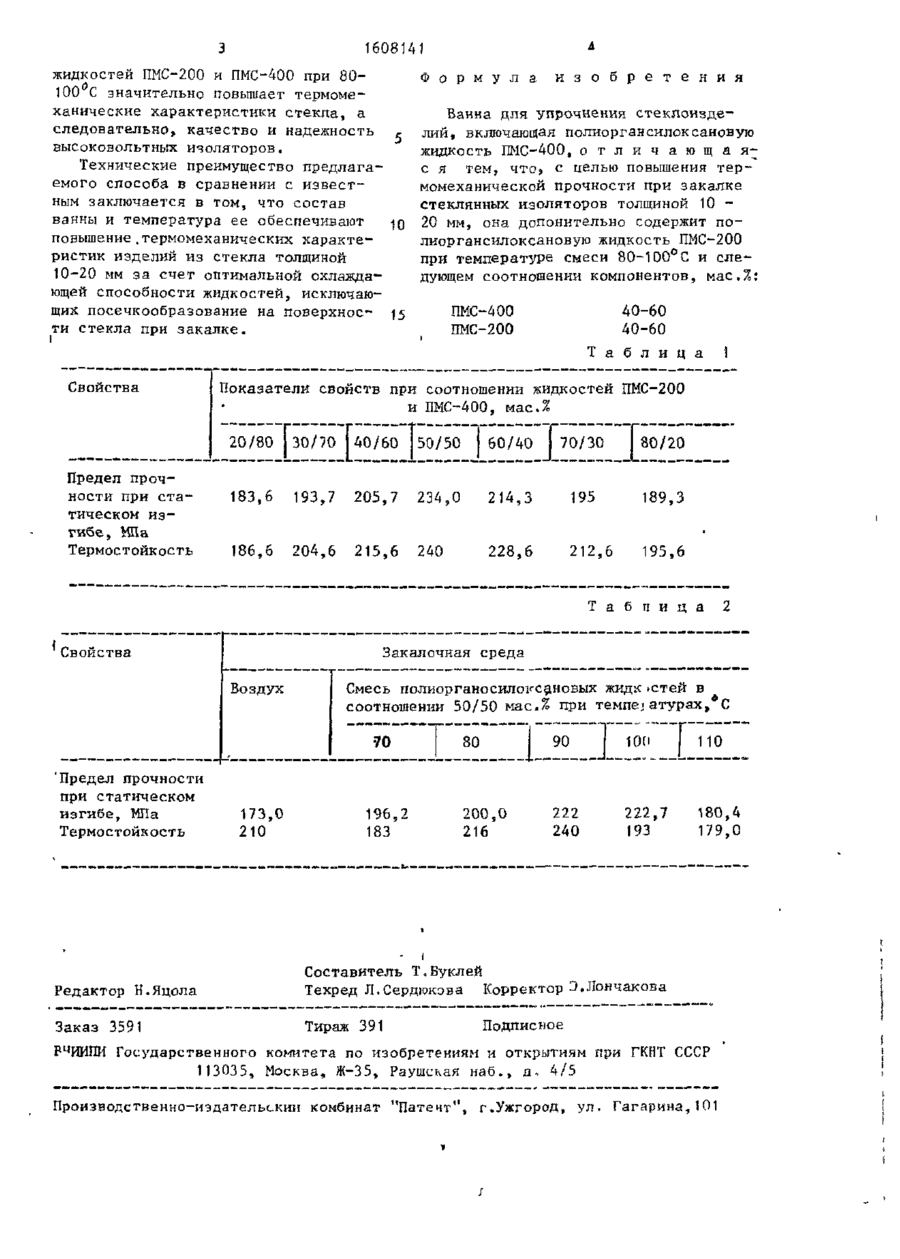

Изобретение относится к производству закаленных изделий из стекла, а именно высоковольтных изоляторов. Цель изобретения состоит в повышении термомеханической прочности при закалке стеклянных изоляторов толщиной 10-20 мм. Это достигается тем, что жидкая среда, состоящая из полиорганосилоксановои жидкости ПМС-400, дополнительно содержит полиорганосилоксановую жидкость ПМС-200 при температуре смеси 80-100°С и следующем соотношении компонентов, мас.%: ПМС-400 40-60, ПМС-200 40-60. 2 табл. Изобретение относится к производ, ству закаленных изделий из стекла преимущественно изоляционных деталей высоковольтных изоляторов. Цель изобретения - повышение термо механической прочности при закалке стеклянных изоляторов толщиной 10 20 мм. Прогретые до температуры закалки изоляционные детали стеклянных изоляторов погружают в предварительно прогретую до 80-100°С смесь полиорганосилоксановых жидкостей, содержащую 40-60 мас.% полиорганосилоксановои жидкости ПМС-200 и 40-60 мас.% полиорганосилоксановои жидкости ПМС-400. Для определения эффективности способа изготавливают партии образцов размером 120x35*18-20 мм из электроизоляционного стекла и подвергнутые • закалке известным способом (воздухо струйное охлаждение) и по предлагавмому способу (закалка в прогретой смеси полиорганосилоксановых жидкостей) . Сравнительные данные результатов испытаний образцов стекла, зака~ ленных в различных средах, приведены в табл. 1 и 2. Как видно из табл. \ максимальные термомеханические характеристики достигаются при соотношении полиорганосилоксановых жидкостей 50/50 мас.%. Как видно из табл. 2, наибольшие термомеханические характеристики в образцах достигаются при температуре жидкой среды 90°С в соотношении полиорганосилоксановых жидкостей 50/50 мас.%. Таким образом, применение для охлаждения изоляционных деталей изоляторов жидких сред, состоящих из 4060/60-40 мас.% полиорганосилоксановых а J £ 65 160814 жидкостей ПМС-200 и ПМС-400 при 80Ф о р м у л а и з о б р е т е н и я 100 С значительно повышает термомеханические характеристики стекла, а Ванна для упрочнения стеклоиздеследовательно, качество и надежность лий, включающая полиоргансилоксановую высоковольтных изоляторов. жидкость ПМС-400, о т л и ч а ю щ а я Технические преимущество предлагас я тем, что, с целью повышения теремого способа в сравнении с известмомеханической прочности при закалке ным заключается в том, что состав стеклянных изоляторов толщиной 10 ванны и температура ее обеспечивают 10 20 мм, она допонительно содержит поповышение.термомеханических характелиоргансилоксановую жидкость ПМС-200 ристик изделий из стекла толщиной при температуре смеси 80-100°С и сле10-20 мм за счет оптимальной охлаждадующем соотношении компонентов, мас.%: ющей способности жидкостей, исключающих посечкообразование на поверхносПМС-400 40-60 15 ти стекла при закалке. ПМС-200 40-60 Т а б л и ц а Свойства Показатели свойств при соотношении жидкостей ПМС-200 и ПМС-400, мас.% 20/80 Г30/70 Г40/60 І50/5О Предел прочности при статическом изгибе, МПа Термостойкость | 60/40 J70/3O 80/20 183,6 193,7 205,7 234,0 214,3 195 189,3 186,6 204,6 215,6 240 228,6 212,6 195,6 Т а б п и ц а Свойства Закалочная среда Воздух Смесь полиорганосилокса.новых жидк *стей в соотношении 50/50 мас.% при температурах, С 173,0 210 196, 183 I 80 •70 'Предел прочности при статическом изгибе, МПа Термостойкость 2 г 200..0 216 90 10(1 222 222 193 240 Редактор Н.Яцола Тираж 391 180, 4 179, 0 Составитель ТоБуклей Техред Л.Сердюкоэа Корректор Э.Лончакова Заказ 3591 | 110 Подписное Ч Р ИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
