Високовольтний підвисний ізолятор

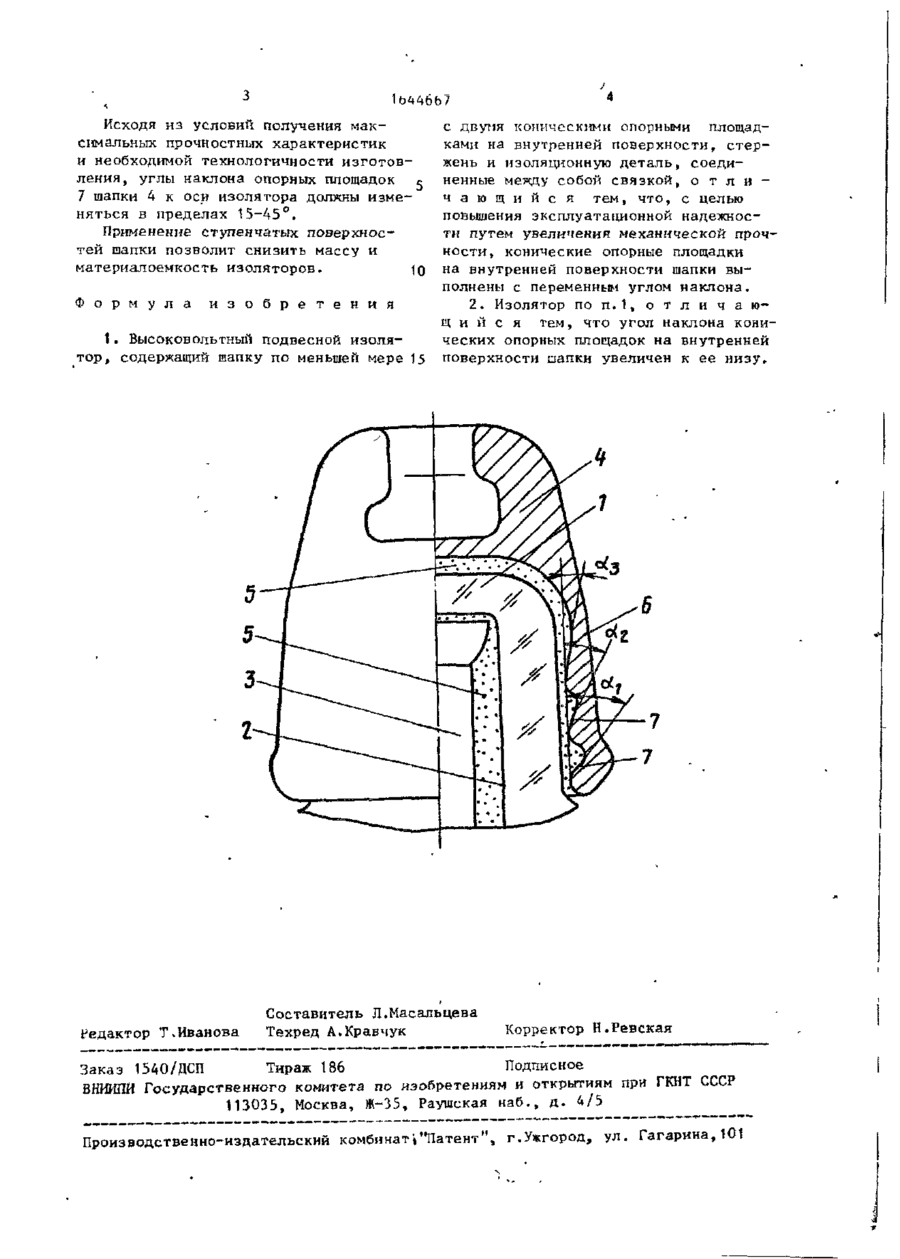

лля ся СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИН ЭКЗ J U U / 40 4667 ( 5 n f i H 01 В 17/02 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ t (21) 4631966/07 (22) 03.01.89 (71) Специальное конструкторско-технологическое бюро по изоляторам и арматуре Всесоюзного производственного объединения "Союзэлектросетьизоляция" (72) А. Б.Злаказов, С.Ю.Ганпанцурова, С.Т.Фролов и В.И.Притула (53) 621.315 (088.8) (56) IEEE Power En&.-Rev., 1982, v.2, № 10* P.35, fig.3. (54) ВЫСОКОВОЛЬТНЫЙ ПОДВЕСНОЙ ИЗОЛЯТОР (57} Изобретение относится к электро Изобретение относится к электротехнике, а именно к высоковольтным подвесным изоляторам. Целью изобретения является повышение эксплуатационной надежности изолятора путем увеличения его механической прочности. На чертеже изображен предлагаемый изолятор, общий вид. Изолятор содержит изоляционную деталь 1 с цилиндрической головкой 2 5 стержень 3 и шапку 4 f соединенные связкой 5. На внутренней поверхности 6 шапки расположены конические опорные площадки 7 с переменным углом наклона к оси изоляционной детали. Угол наклона опорных площадок Ut> 0*2» Q£J имеет большее значение у нижней кромки шапки, т.е. соблюдается условие Применение ступенчатой внутренней поверхности шапки с переменным 15-91 ГРПФ) технике, а именно к изоляторостроению, Цель изобретения - повышение эксплуатационной надежности путем увеличения механической прочности. Изолятор содержит шапку 4 по меньшей мере с двумя коническими опорными площадками 7 на ее внутренней поверхности 6, стержень 3 и изоляционную деталь 1, соединеннне между собоЛ связкой 5. Конические опорные площадки 7 выполнены с переменным углом наклона, увеличивакпчимся к нижней кромке шапки. Применение изобретения позволяет снизить массу и удельную материалоемкость изоляторов. 1 з.п.ф-л.ы, 1 ил. углом наклона дает возможность компенсировать нормальные составляющие механических напряжений от воздействия головки стериня 3, передаваемые на внутреннюю поверхность изоляционной детали 1. Выполнение конических опорных площадок 7 с переменным углом наклона позволят также улучшить условия сцепления шапки 4 со связкой 5, так как при этом увеличивается площадь опорной поверхности шапки 4. В случае использования ступенчатот го стержня каждый выступ шапки должен соответствовать выступу головки ( стержня. При этом силовые линии механических напряжений от опорных поверхностей головки стержня должны заниматься на опорные площадки шапки. Ступени стержня также могут быть переменными • С Исходя из условий получения максимальных прочностных характеристик и необходимой технологичности изготовления, углы наклона опорных площадок с 7 шапки 4 к оси изолятора должны изменяться в пределах 15-45°. Применение ступенчатых поверхностей шапки позволит снизить массу и материалоемкость изоляторов. іо Ф о р м у л а и з о б р е т е н и я 1. Высоковольтный подвесной изолят о р , содержащий шапку по меньшей мере 15 Редактор Т,Иванова с двумя коническими опорными площадками на внутренней поверхности, стержень и изоляционную деталь, соединенные между собой связкой, о т л и ч а ю щ и й с я тем, что, с целью повышения эксплуатационной надежности путем увеличения механической прочности , конические опорные площадки на внутренней поверхности шапки выполнены с переменным углом наклона. 2. Изолятор по п . 1 , о т л и ч а гощ и и с я тем, что угол наклона конических опорных площадок на внутренней поверхности папки увеличен к ее низу. Составитель Л.Масальцева Техред А.Кравчук Корректор Н.Ревская Заказ 1540/ДСП Тираж 186 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат»"Латент м , г.Ужгород, ул. Гагарина,101
