Високовольтний підвісний ізолятор

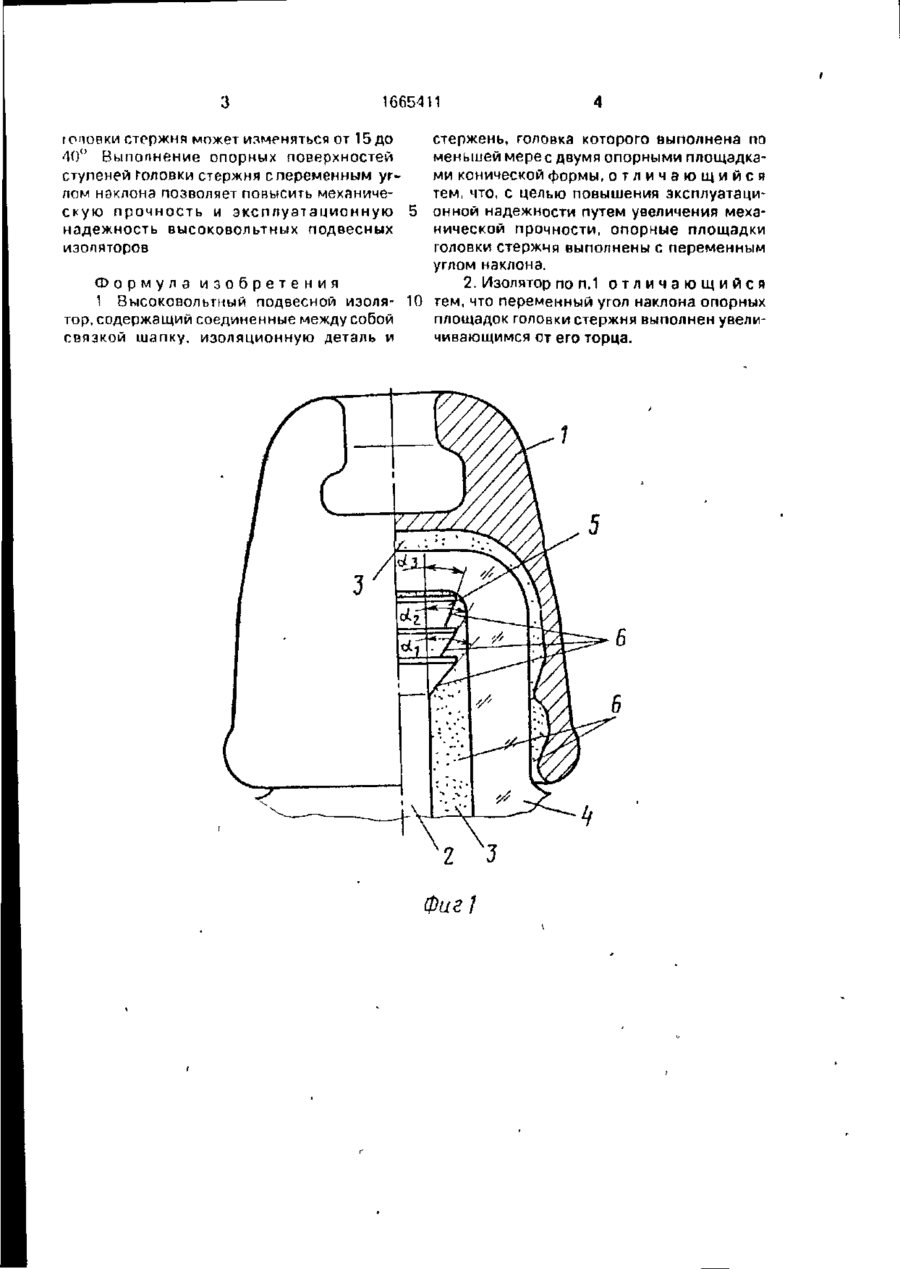

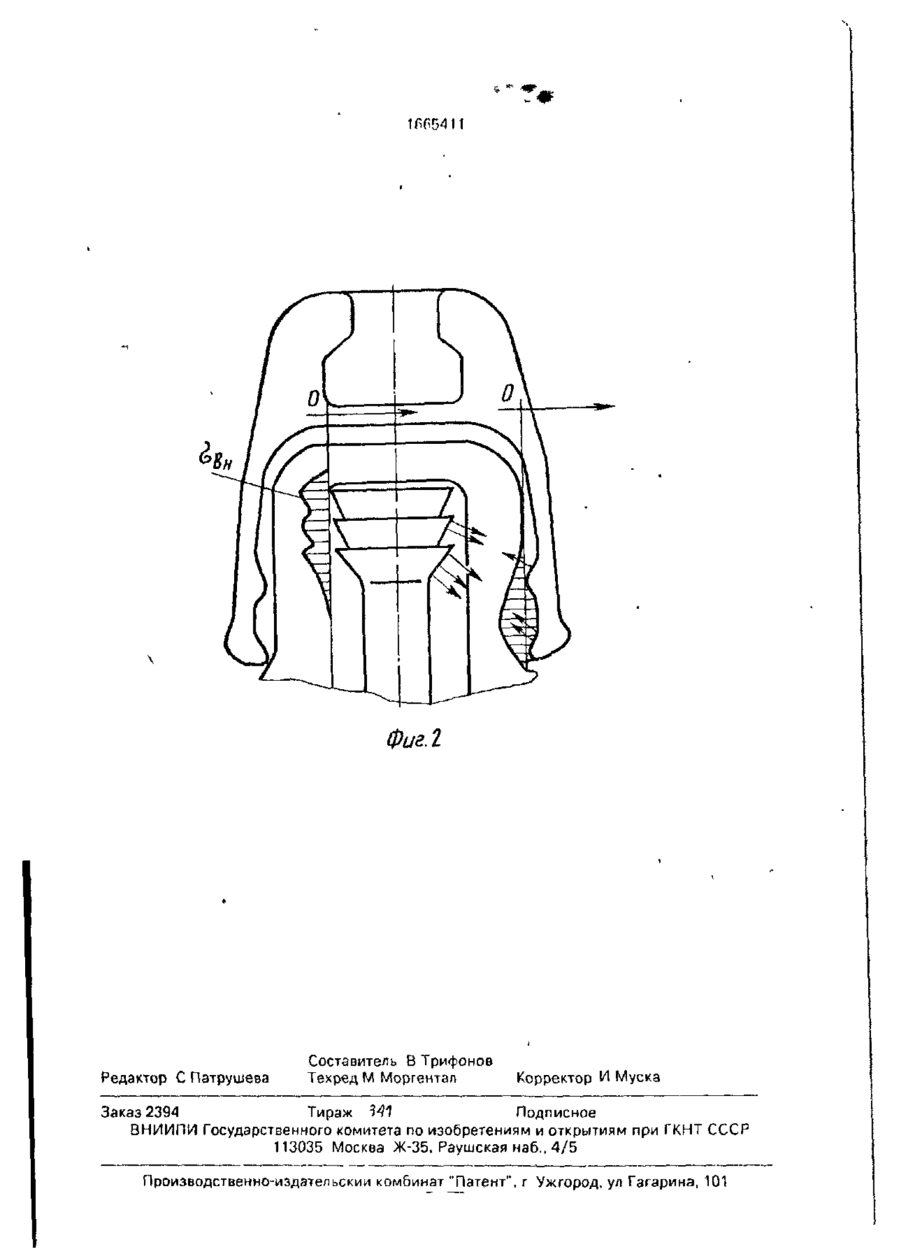

Изобретение относится к электротехнике и может быть использовано при изготовлении высоковольтных подвесных изоляторов. Цель изобретения -повышение эксплуатационной надежности путем увеличения механической прочности. Высоковольтный подвесной изолятор содержит соединенные между собой связкой 3 шапку 1, изоляционную деталь 4 и стержень 2, головка 5 которого выполнена по меньшей мере с двумя опорными площадками 6 конической формы Последние выполнены с переменным углом ' наклона, увеличивающимся к ее низу 1 з.п. ф-лы, 2 ил. Изобретение относится к электротехнике, а именно к изоляционным конструкциям для воздушных линий электропередачи. Цель изобретения - повышение эксплуатационной надежности изолятора путем увеличения его механической прочности. На фиг.1 изображен высоковольтный подвесной изолятор, общий вид; на фиг.2 эпюра распределения напряжений на поверхности головки изоляционной детали при приложении к изолятору растягивающей силы. Изолятор содержит металлические шапку 1 и стержень 2, соединенные связкой 3 с изоляционной деталью 4. Головка 5 стержня 2 выполнена по меньшей мере с двумя опорными площадками 6 конической формы Угол наклона опорных площадок 6 в нижней части головки 5 стержня 2 выполняют большим, чем в верхней ее части у торца, т.е. Сборку изолятора осуществляют следующим образом. Сначала в шапку 1 с порцией связки 3 вводят головку изоляционной детали 4 Во внутреннюю полость головки помещают стержень 2, а указанную полость заполняют связкой 3 Механическая прочность изоляторов зависит от равномерности распределения механических напряжений в головке изоляционной детали 4 и величины их максимальных значений Выполнение опорных площадок 6 головки 5 стержня 2 с переменным углом наклона, большим в нижней его части, позволяет снизить максимальные значения напряжений СХ2 з 1665411 го'ювки стержня может изменяться от 15 до 40° Выпопнение опорных поверхностей ступеней Головки стержня спеременным углом наклона позволяет повысить механическую прочность и эксплуатационную надежность высоковольтных подвесных изоляторов стержень, головка которого выполнена по меньшей мере с двумя опорными площадками конической формы, о т л и ч а ю щ и й с я тем, что, с целью повышения эксплуатационной надежности путем увеличения механической прочности, опорные площадки головки стержня выполнены с переменным углом наклона. Формула изобретения 2. Изолятор поп.1 о т л и ч а ю щ и й с я 1 Высоковольтный подвесной изоля- 10 тем, что переменный угол наклона опорных тор, содержащий соединенные между собой площадок головки стержня выполнен увелисвязкой шапку, изоляционную деталь и чивающимся от его торца. Фиг.I Редактор С Патрушева Составитель В Трифонов Техред М Моргентал Корректор И Муска Заказ 2394 Тираж 341 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва Ж-35, Раушская наб.. 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул Гагарина, 101
