Плазмовий різак
Номер патенту: 1153
Опубліковано: 15.02.2002
Автори: Єпштейн Михайло Саломонович, Зубков Володимир Володимирович, Скубенко Володимир Іванович, Чугунов Леонід Федорович, Безуглов Евген Павлович
Формула / Реферат
Плазмовий різак, який складається з корпуса та плазмотрона, який відрізняється тим, що під гострим кутом до корпусу плазмотрона нерухомо прикріплена ручка, яка зверху скріплена з розпіркою, котра нерухомо скріплена з корпусом, при цьому на боковині розпірки перпендикулярно до її поверхні закріплений опорний важіль у вигляді круглої ручки.
Текст

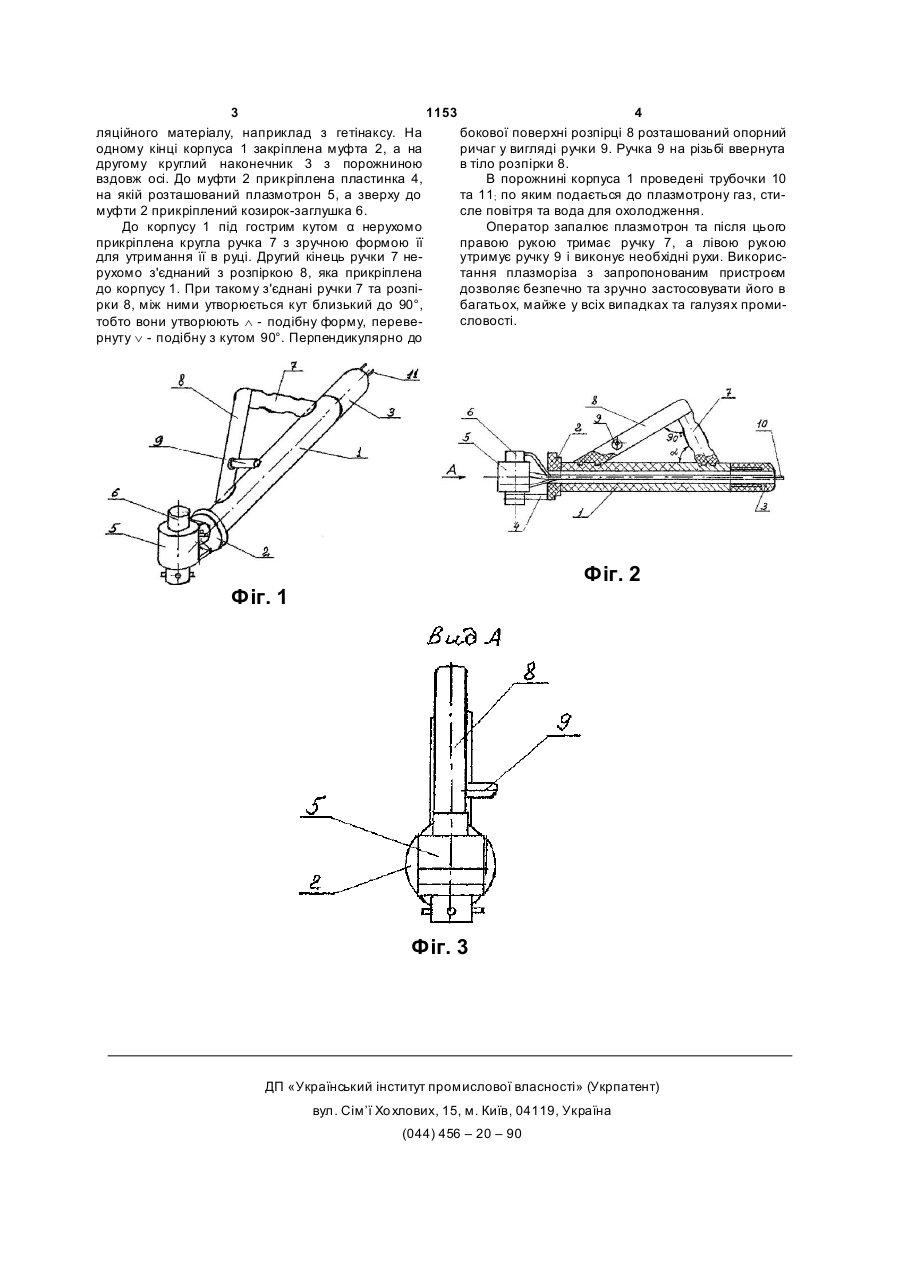

Плазмовий різак, який складається з корпуса та плазмотрона, який відрізняється тим, що під гострим кутом до корпусу плазмотрона нерухомо прикріплена ручка, яка зверху скріплена з розпіркою, котра нерухомо скріплена з корпусом, при цьому на боковині розпірки перпендикулярно до її поверхні закріплений опорний важіль у вигляді круглої ручки. (19) (21) 2001053617 (22) 29.05.2001 (24) 15.02.2002 (46) 15.02.2002, Бюл. № 2, 2002 р. (72) Скубенко Володимир Іванович, Чугунов Леонід Федорович, Єпштейн Михайло Саломонович, Зубков Володимир Володимирович, Безуглов Евген Павлович (73) Чугунов Леонід Федорович 3 1153 4 ляційного матеріалу, наприклад з гетінаксу. На бокової поверхні розпірці 8 розташований опорний одному кінці корпуса 1 закріплена муфта 2, а на ричаг у вигляді ручки 9. Ручка 9 на різьбі ввернута другому круглий наконечник 3 з порожниною в тіло розпірки 8. вздовж осі. До муфти 2 прикріплена пластинка 4, В порожнині корпуса 1 проведені трубочки 10 на якій розташований плазмотрон 5, а зверху до та 11; по яким подається до плазмотрону газ, стимуфти 2 прикріплений козирок-заглушка 6. сле повітря та вода для охолодження. До корпусу 1 під гострим кутом α нерухомо Оператор запалює плазмотрон та після цього прикріплена кругла ручка 7 з зручною формою її правою рукою тримає ручку 7, а лівою рукою для утримання її в руці. Другий кінець ручки 7 неутримує ручку 9 і виконує необхідні рухи. Викорисрухомо з'єднаний з розпіркою 8, яка прикріплена тання плазморіза з запропонованим пристроєм до корпусу 1. При такому з'єднані ручки 7 та розпідозволяє безпечно та зручно застосовувати його в рки 8, між ними утворюється кут близький до 90°, багатьох, майже у всіх випадках та галузях промисловості. тобто вони утворюють Ù - подібну форму, перевернуту Ú - подібну з кутом 90°. Перпендикулярно до Фіг. 2 Фіг. 1 Фіг. 3 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім’ї Хо хлових, 15, м. Київ, 04119, Україна (044) 456 – 20 – 90
ДивитисяДодаткова інформація
Автори англійськоюChuhunov Leonid Fedorovych
Автори російськоюЧугунов Леонид Федорович
МПК / Мітки
МПК: B23K 10/00
