Пристрій стабілізації натягу ниток основи основов’язальної машини

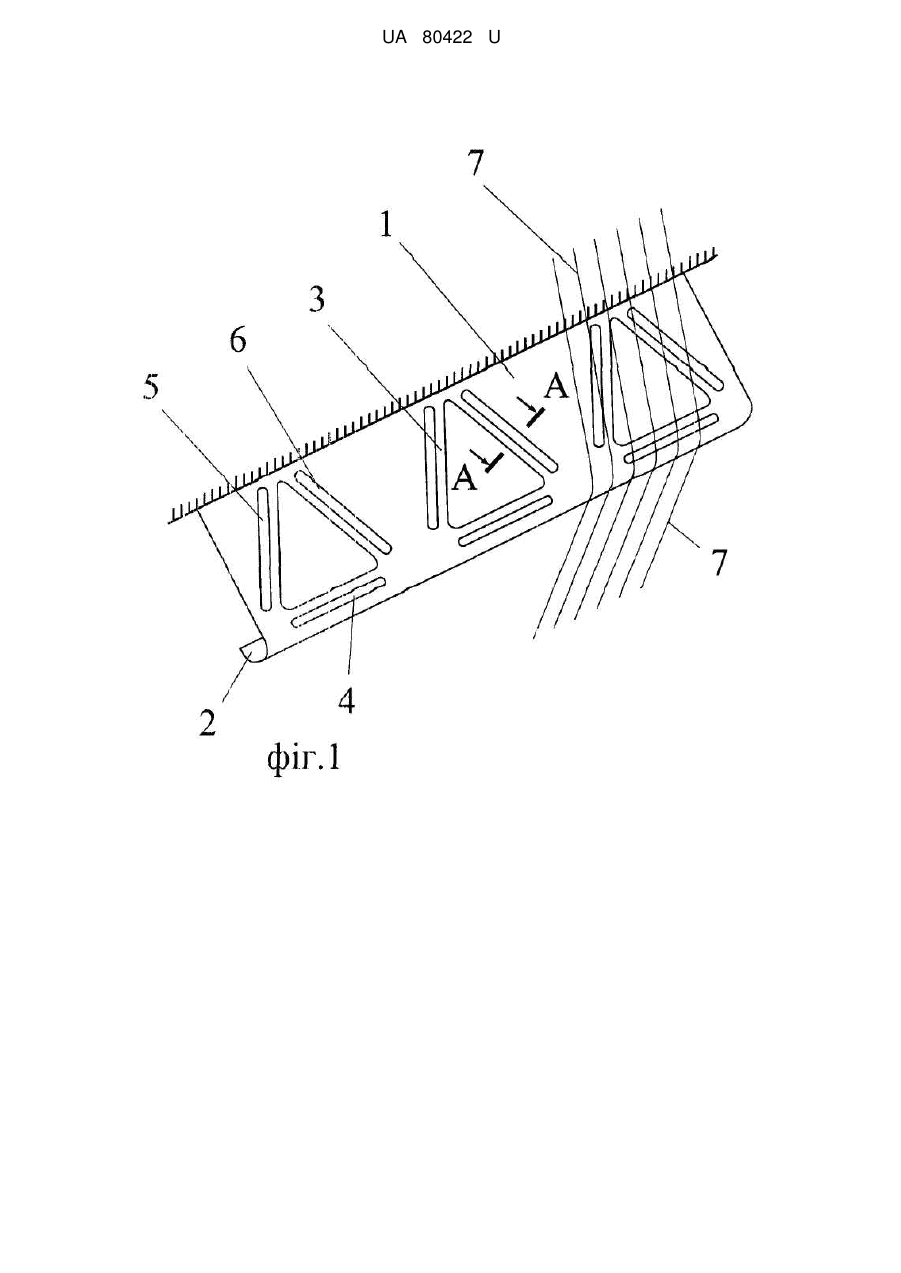

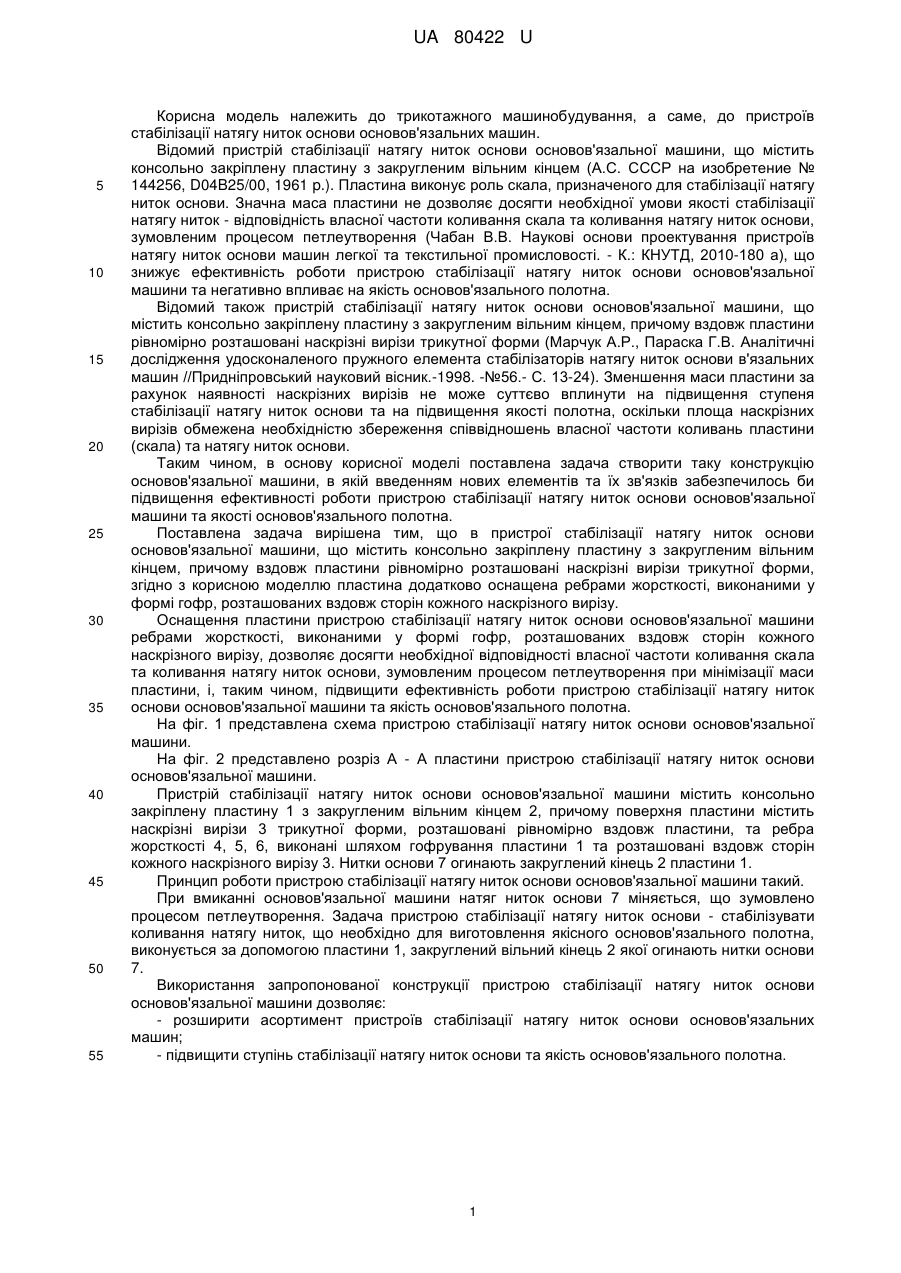

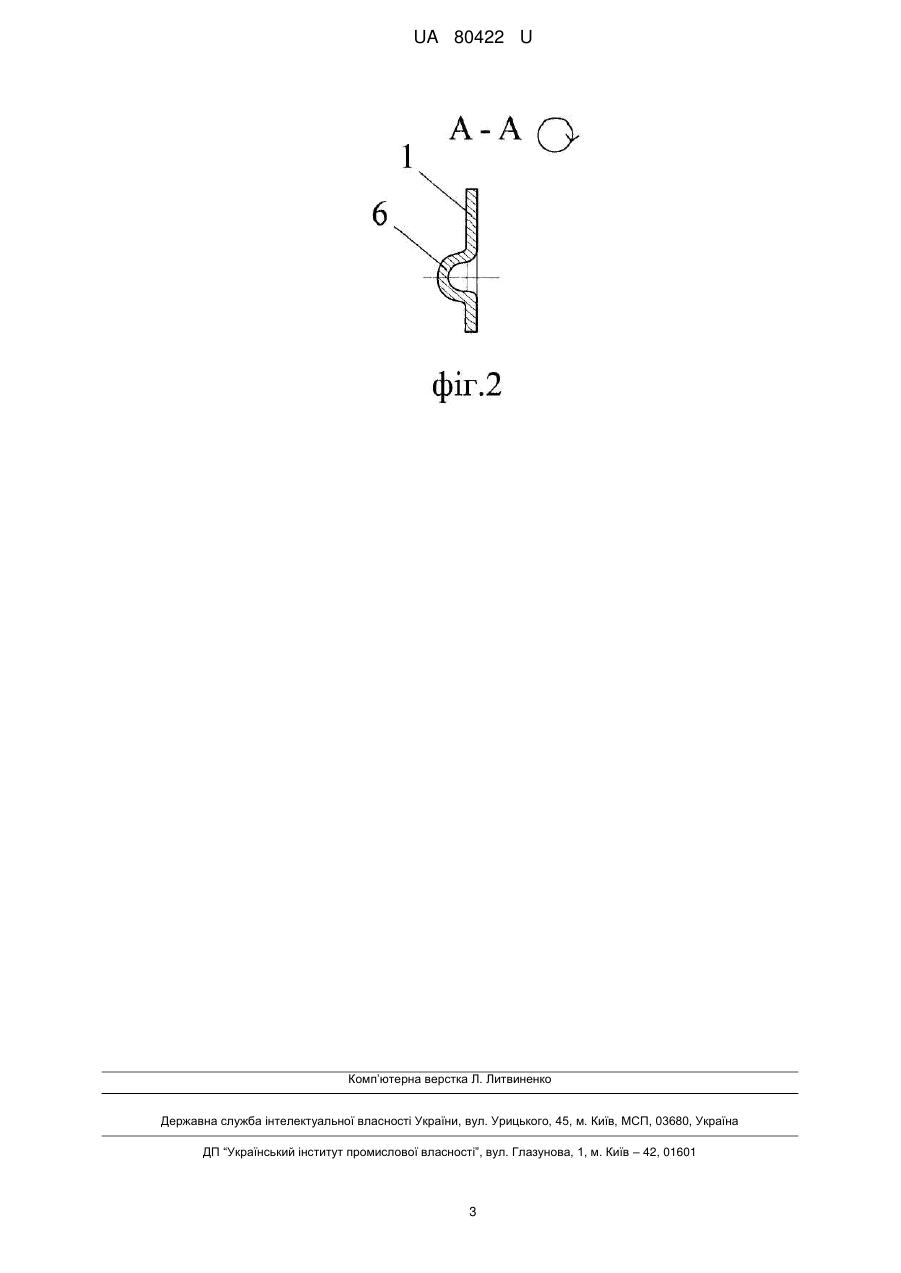

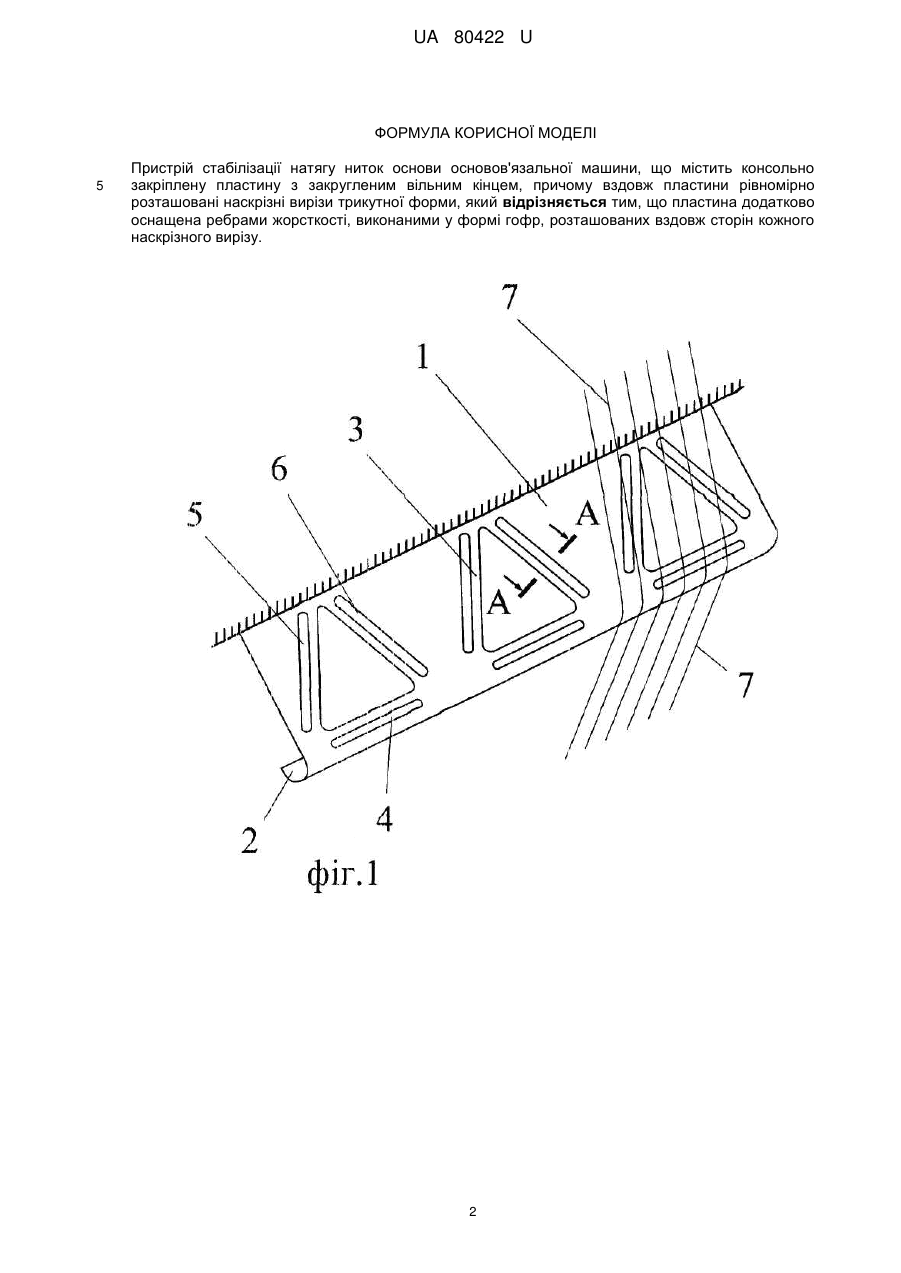

Реферат: UA 80422 U UA 80422 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до трикотажного машинобудування, а саме, до пристроїв стабілізації натягу ниток основи основов'язальних машин. Відомий пристрій стабілізації натягу ниток основи основов'язальної машини, що містить консольно закріплену пластину з закругленим вільним кінцем (А.С. СССР на изобретение № 144256, D04B25/00, 1961 p.). Пластина виконує роль скала, призначеного для стабілізації натягу ниток основи. Значна маса пластини не дозволяє досягти необхідної умови якості стабілізації натягу ниток - відповідність власної частоти коливання скала та коливання натягу ниток основи, зумовленим процесом петлеутворення (Чабан В.В. Наукові основи проектування пристроїв натягу ниток основи машин легкої та текстильної промисловості. - К.: КНУТД, 2010-180 а), що знижує ефективність роботи пристрою стабілізації натягу ниток основи основов'язальної машини та негативно впливає на якість основов'язального полотна. Відомий також пристрій стабілізації натягу ниток основи основов'язальної машини, що містить консольно закріплену пластину з закругленим вільним кінцем, причому вздовж пластини рівномірно розташовані наскрізні вирізи трикутної форми (Марчук А.Р., Параска Г.В. Аналітичні дослідження удосконаленого пружного елемента стабілізаторів натягу ниток основи в'язальних машин //Придніпровський науковий вісник.-1998. -№56.- С. 13-24). Зменшення маси пластини за рахунок наявності наскрізних вирізів не може суттєво вплинути на підвищення ступеня стабілізації натягу ниток основи та на підвищення якості полотна, оскільки площа наскрізних вирізів обмежена необхідністю збереження співвідношень власної частоти коливань пластини (скала) та натягу ниток основи. Таким чином, в основу корисної моделі поставлена задача створити таку конструкцію основов'язальної машини, в якій введенням нових елементів та їх зв'язків забезпечилось би підвищення ефективності роботи пристрою стабілізації натягу ниток основи основов'язальної машини та якості основов'язального полотна. Поставлена задача вирішена тим, що в пристрої стабілізації натягу ниток основи основов'язальної машини, що містить консольно закріплену пластину з закругленим вільним кінцем, причому вздовж пластини рівномірно розташовані наскрізні вирізи трикутної форми, згідно з корисною моделлю пластина додатково оснащена ребрами жорсткості, виконаними у формі гофр, розташованих вздовж сторін кожного наскрізного вирізу. Оснащення пластини пристрою стабілізації натягу ниток основи основов'язальної машини ребрами жорсткості, виконаними у формі гофр, розташованих вздовж сторін кожного наскрізного вирізу, дозволяє досягти необхідної відповідності власної частоти коливання скала та коливання натягу ниток основи, зумовленим процесом петлеутворення при мінімізації маси пластини, і, таким чином, підвищити ефективність роботи пристрою стабілізації натягу ниток основи основов'язальної машини та якість основов'язального полотна. На фіг. 1 представлена схема пристрою стабілізації натягу ниток основи основов'язальної машини. На фіг. 2 представлено розріз А - А пластини пристрою стабілізації натягу ниток основи основов'язальної машини. Пристрій стабілізації натягу ниток основи основов'язальної машини містить консольно закріплену пластину 1 з закругленим вільним кінцем 2, причому поверхня пластини містить наскрізні вирізи 3 трикутної форми, розташовані рівномірно вздовж пластини, та ребра жорсткості 4, 5, 6, виконані шляхом гофрування пластини 1 та розташовані вздовж сторін кожного наскрізного вирізу 3. Нитки основи 7 огинають закруглений кінець 2 пластини 1. Принцип роботи пристрою стабілізації натягу ниток основи основов'язальної машини такий. При вмиканні основов'язальної машини натяг ниток основи 7 міняється, що зумовлено процесом петлеутворення. Задача пристрою стабілізації натягу ниток основи - стабілізувати коливання натягу ниток, що необхідно для виготовлення якісного основов'язального полотна, виконується за допомогою пластини 1, закруглений вільний кінець 2 якої огинають нитки основи 7. Використання запропонованої конструкції пристрою стабілізації натягу ниток основи основов'язальної машини дозволяє: - розширити асортимент пристроїв стабілізації натягу ниток основи основов'язальних машин; - підвищити ступінь стабілізації натягу ниток основи та якість основов'язального полотна. 1 UA 80422 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій стабілізації натягу ниток основи основов'язальної машини, що містить консольно закріплену пластину з закругленим вільним кінцем, причому вздовж пластини рівномірно розташовані наскрізні вирізи трикутної форми, який відрізняється тим, що пластина додатково оснащена ребрами жорсткості, виконаними у формі гофр, розташованих вздовж сторін кожного наскрізного вирізу. 2 UA 80422 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
