Екранна арматура для високовольтних ізоляційних конструкцій

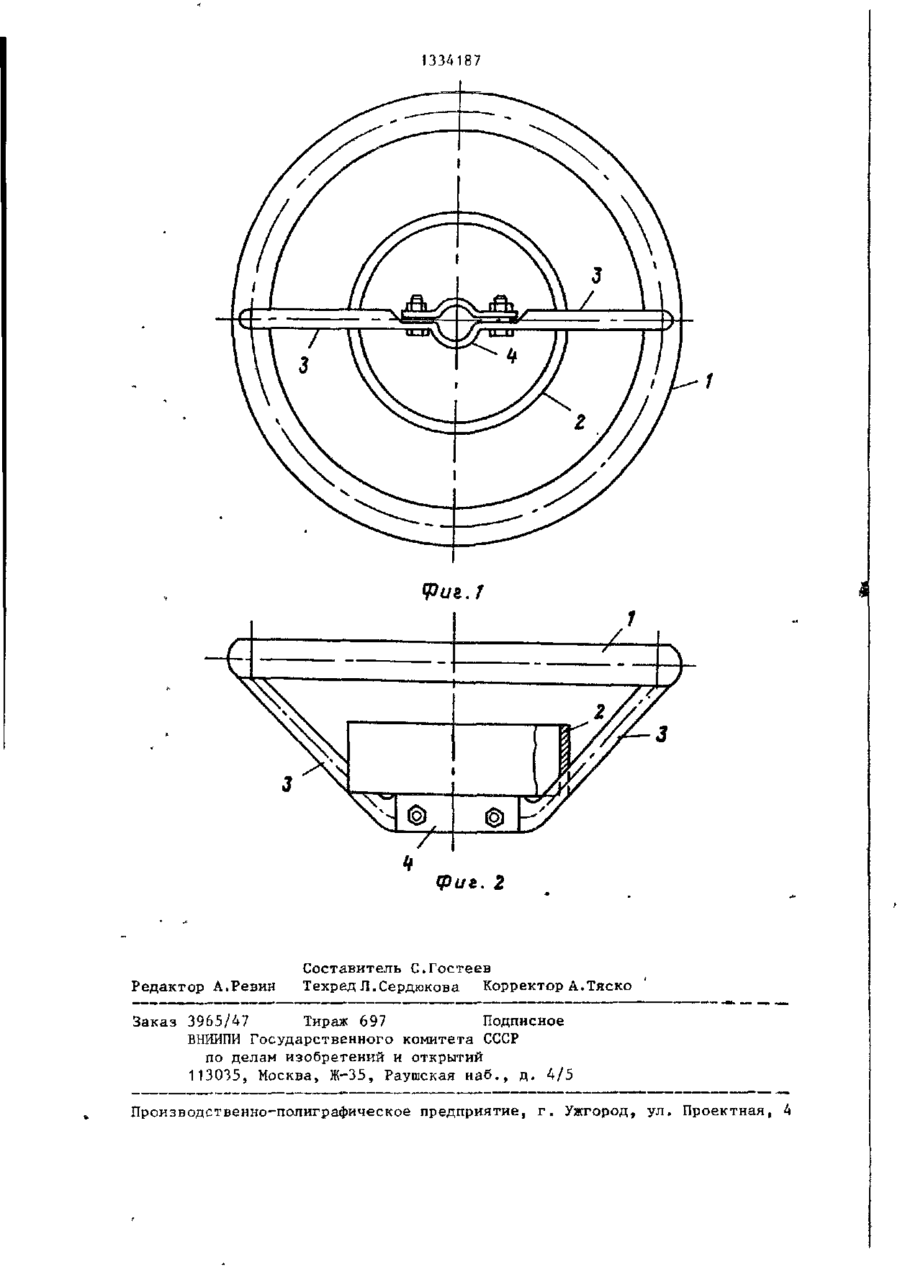

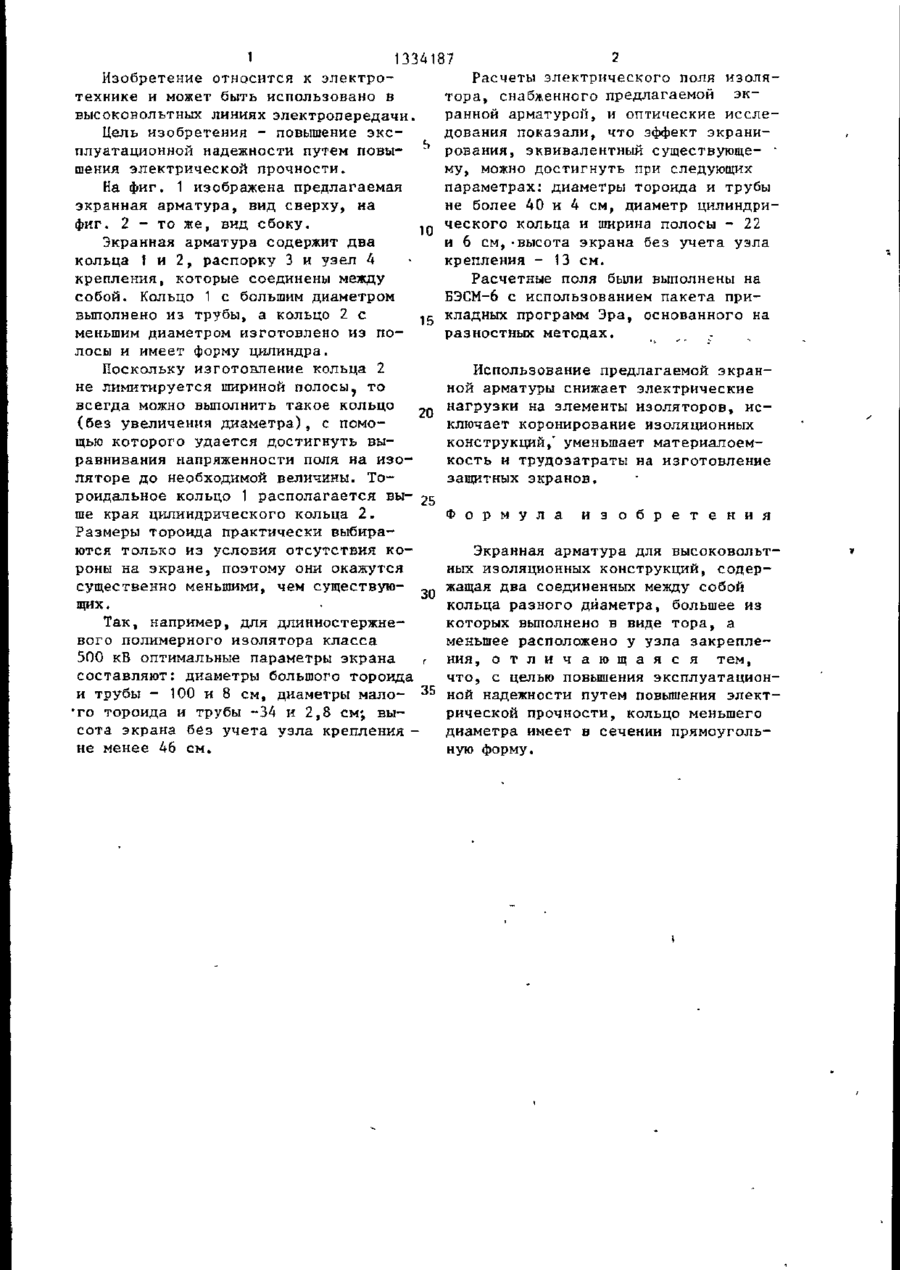

Изобретение относится к электротехнике и может быть использовано в высоковольтных линиях электропередач. Цель изобретения - повышение надежности путем повышения электрической прочности. Для этого экранная арматура выполнена в виде соединенных между собой колец разного диаметра. Большее из них выполнено в виде тора, а меньшее имеет в сечении прямоугольную форму. Такая конструкция снижает электрические нагрузки на элементы изоляторов и исключает коронирование изоляционных конструкций. 2 ил. со со 00 1 1334187 Расчеты электрического поля изоляИзобретение относится к электротора, снабженного предлагаемой эктехнике и может быть использовано в ранной арматурой, и оптические исслевысоковольтных линиях электропередачи дования показали, что эффект экраниЦель изобретения - повышение эксплуатационной надежности путем повы- ь рования, эквивалентный существующе- • му, можно достигнуть при следующих шения электрической прочности. параметрах: диаметры тороида и трубы На фиг. 1 изображена предлагаемая не более 40 и 4 см, диаметр цилиндриэкранная арматура, вид сверху, на ческого кольца и ширина полосы - 22 фиг. 2 - то же, вид сбоку. 10 и 6 см,-высота экрана без учета узла Экранная арматура содержит два крепления - 13 см. кольца 1 и 2, распорку 3 и узел 4 крепления, которые соединены между Расчетные поля были выполнены на собой. Кольцо 1 с большим диаметром БЭСМ-6 с использованием пакета привыполнено из трубы, а кольцо 2 с 15 кладных программ Эра, основанного на меньшим диаметром изготовлено из поразностных методах. ,г , лосы и имеет форму цилиндра. Поскольку изготовление кольца 2 Использование предлагаемой экранне лимитируется шириной полосы, то ной арматуры снижает электрические всегда можно выполнить такое кольцо 20 нагрузки на элементы изоляторов, ис(без увеличения диаметра), с помоключает коронирование изоляционных щью которого удается достигнуть выконструкций,' уменьшает материалоемравнивания напряженности поля на изокость и трудозатраты на изготовление ляторе до необходимой величины. Тозащитных экранов. роидальное кольцо 1 располагается вы- 25 ше края цилиндрического кольца 2. Ф о р м у л а и з о б р е т е н и я Размеры тороида практически выбираются только из условия отсутствия коЭкранная арматура для высоковольтроны на экране, поэтому они окажутся ных изоляционных конструкций, содерсущественно меньшими, чем существуюжащая два соединенных между собой 30 щих. кольца разного диаметра, большее из Так, например, для длинностержнекоторых выполнено в виде тора, а вого полимерного изолятора класса меньшее расположено у узла закрепле500 кВ оптимальные параметры экрана ния, о т л и ч а ю щ а я с я тем, составляют: диаметры большого тороида что, с целью повышения эксплуатациони трубы - 100 и 8 см, диаметры мало- 35 ной надежности путем повышения электт о тороида и трубы -34 и 2,8 см; вырической прочности, кольцо меньшего сота экрана без учета узла крепления диаметра имеет в сечении прямоугольне менее 46 см. ную форму. 334187 Фиг.! фиг. 2 Редактор А.Ревин Составитель С.Гостеев Техред Л.Сердюкова Корректор А.Тяско Заказ 3965/47 Тираж 697 Подписное БНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
