Підсилювач

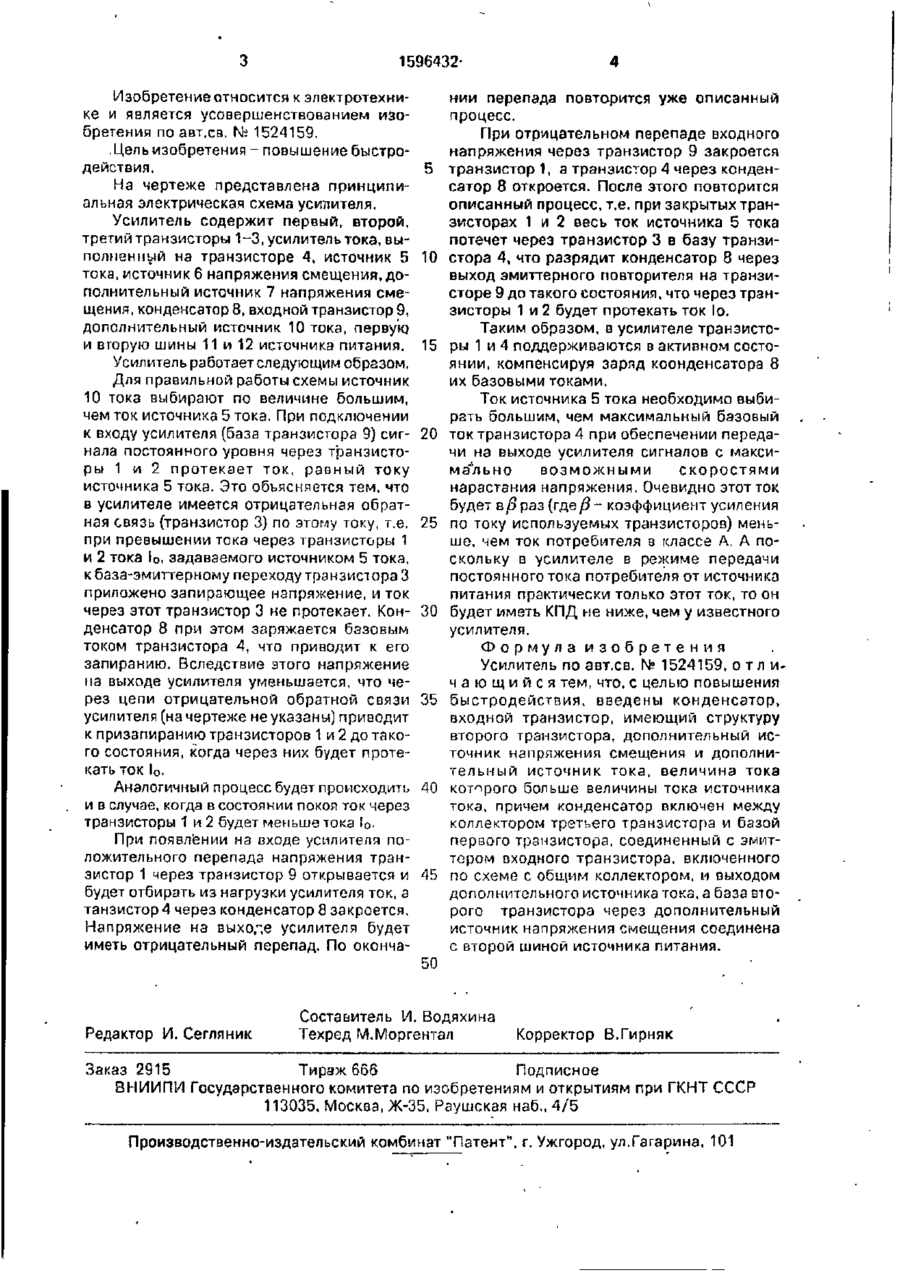

Изобретение относится к электротехнике. Цель изобретения - повышение быстродействия. Усилитель содержит транзисторы 1,2,3, у-ль тока, выполненный на транзисторе 4, источник 5 тока, источник 6 напряже ния смещения Для достижения цели введены конд-р 8, входной транзистор 9, имеющий структуру транзистора 2, источник 7 напряжения смещения и источник 1Q тока, величина тока которого больше величины тока источника 5 Транзисторы 1 и 4 поддерживаются в активном состоянии, компенсируя заряд конд-ра 8 их базовыми токами Ток источника 5 необходимо выбирать большим, чем максимальный базовый ток транзистора 4, при обеспечении передачи на выходе у-ля сигналов с максимально возможными скоростями нарастания напряжения. 1 ил, ел Умі СЛ I ,—= / L 1596432Изобретение относится к электротехнике и является усовершенствованием изобретения по авт.св. Ns 1524159. .Цель изобретения- повышение быстродействия. 5 На чертеже представлена принципиальная электрическая схема усилителя. Усилитель содержит первый, второй, третий транзисторы 1-3, усилитель тока, выполненный на транзисторе 4, источник 5 10 тока, источник 6 напряжения смещения, дополнительный источник 7 напряжения смещения, конденсатор 8, входной транзистор 9, дополнительный источник 10 тока, первую и вторую шины 11 и 12 источника питания. 15 Усилитель работает следующим образом, Для правильной работы схемы источник 10 тока выбирают по величине большим, чем ток источника 5 тока. При подключении к входу усилителя (база транзистора 9) сиг- 20 нала постоянного уровня через транзисторы 1 и 2 протекает ток, равный току источника 5 тока. Это объясняется тем, что в усилителе имеется отрицательная обратная связь (транзистор 3) по этому току, т.е. 25 при превышении тока через транзисторы 1 и 2 тока 1о, задаваемого источником 5 тока, к база-эмиттерному переходу транзистора 3 приложено запирающее напряжение, и ток через этот транзистор 3 не протекает. Кон- 30 денсатор 8 при этом заряжается базовым током транзистора 4, что приводит к его запиранию. Вследствие этого напряжение на выходе усилителя уменьшается, что через цепи отрицательной обратной связи 35 усилителя (на чертеже не указаны) приводит к призапиранию транзисторов 1 и 2 до такого состояния, когда через них будет протекать ток 10. нии перепада повторится уже описанный процесс. При отрицательном перепаде входного напряжения через транзистор 9 закроется транзистор 1, а транзистор 4 через конденсатор 8 откроется. После этого повторится описанный процесс, т.е. при закрытых транзисторах 1 и 2 весь ток источника 5 тока потечет через транзистор 3 в базу транзистора 4, что разрядит конденсатор 8 через выход эмиттерного повторителя на транзисторе 9 до такого состояния, что через транзисторы 1 и 2 будет протекать ток lo. Таким образом, в усилителе транзисторы 1 и 4 поддерживаются в активном состоянии, компенсируя заряд коонденсатора 8 их базовыми токами. Ток источника 5 тока необходимо выбирать большим, чем максимальный базовый ток транзистора 4 при обеспечении передачи на выходе усилителя сигналов с максимально возможными скоростями нарастания напряжения. Очевидно этот ток будет в/5 раз (где/5- коэффициент усиления по току используемых транзисторов) меньше, чем ток потребителя в классе А. А поскольку в усилителе в режиме передачи постоянного тока потребителя от источника питания практически только этот ток, то он будет иметь КПД не ниже, чем у известного усилителя. Формула изобретения Усилитель по авт.св. № 1524159, о т л и ч а ю щ и й с я тем, что, с целью повышения быстродействия, введены конденсатор, входной транзистор, имеющий структуру второго транзистора, дополнительный источник напряжения смещения и дополнительный источник тока, величина тока Аналогичный процесс будет происходить 40 которого больше величины тока источника и в случае, когда в состоянии покоя ток через тока, причем конденсатор включен между транзисторы 1 и 2 будет меньше тока !0коллектором третьего транзистора и базой При появлении на входе усилителя попервого транзистора, соединенный с эмитложительного перепада напряжения трантером входного транзистора, включенного зистор 1 через транзистор 9 открывается и 45 по схеме с общим коллектором, и выходом будет отбирать из нагрузки усилителя ток, а дополнительного источника тока, а база втотанзистор 4 через конденсатор 8 закроется. рого транзистора через дополнительный Напряжение на выходе усилителя будет источник напряжения смещения соединена иметь отрицательный перепад. По окончас второй шиной источника питания. 50 Редактор И. Сегляник Составитель \Л. Водяхина Техред М.Моргентал Корректор В.Гирняк Заказ 2915 Тираж 666 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
