Підсилювач

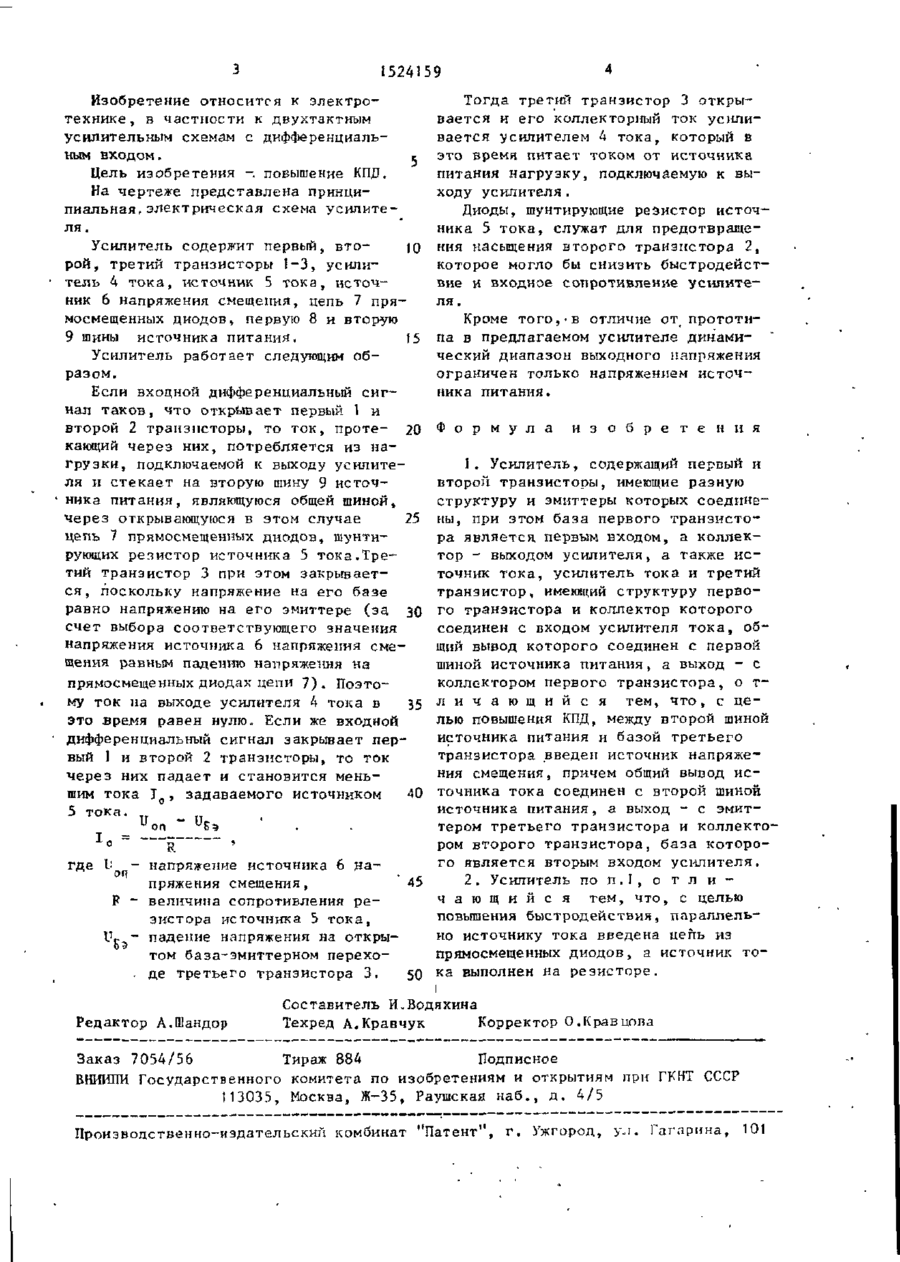

Изобретение относится к электроТЄЙНШСЄ, в частности к двухтактным усилительным схеман с дифференциальным входом. Цель изобретения - повышение КПД. Для достижения цели в уси литель, содержащий транзисторы 1, 2, 3, усилитель 4 тока и источник 5 тока, введен источник 6 напряжения смещения и параллельно источнику 5 цепь 7 из прямосмещенных диодов. Диоды, шунтирующие резистор источника 5 тока, служат для предотвращения насыщения транзистора 2, которое могло бы снизить быстродействие и входное сопротивление усилителя. Кроме того, Б отличие от прототипа в данном усилителе динамический диапазон выходного напряжения ограничен только напряжением источника питания. I э.п. ф-лы, 1 ил. ш XK.-33XQ to 1524159 Изобретение относится к электротехнике , в частности к двухтактным усилительным схемам с дифференциальным ВХОДОМ, г Цель изобретения -. повышение КПД. На чертеже представлена принципиальная, электрическая схема усилителя . Усилитель содержит первый, втоіо рой, третий транзисторы 1-3, усилитель 4 тока, источник 5 тока, источник 6 напряжения смещения, цепь 7 прямосмещенных диодов, первую 8 и вторую 9 шины источника питания. 15 Усилитель работает следующим образом. Если входной дифференциальный сигнал таков, что открьгоает первый 1 и второй 2 транзисторы, то ток, проте- 20 кающий через них, потребляется из нагрузки, подключаемой к выходу усилителя и стекает на вторую шину 9 источника питания, являющуюся общей шиной, через открывающуюся в этом случае 25 цепь 7 прямосмещенных диодов, шунтирующих резистор источника 5 тока.Третий транзистор 3 при этом закрывается, поскольку напряжение на его базе равно напряжению на его эмиттере (за 30 счет выбора соответствующего значения напряжения источника 6 напряжения смещения равным падению напряжения на прямосмещенных диодах цепи 7 ) . Поэтому ток на выходе усилителя 4 тока в 35 это время равен нулю. Если же входной дифференциальный сигнал закрывает первый 1 и второй 2 транзисторы, то ток через них падает и становится меньшим тока Т о , задаваемого источником 40 5 тока. . . О ті ' где Ь Тогда третий транзистор 3 открывается и его коллекторный ток усиливается усилителем 4 тока, который в это время питает током от источника питания нагрузку, подключаемую к выходу усилителя. Диоды, шунтирующие резистор источника 5 тока, служат для предотвращения насыщения второго транзистора 2, которое могло бы снизить быстродействие и входное сопротивление усилителя . Кроме того, в отличие от прототипа в предлагаемом усилителе динамический диапазон выходного напряжения ограничен только напряжением источника питания. Ф о р м у л а и з о б р е т е н и я 1. Усилитель, содержащий первый и второй транзисторы, имеющие разную структуру и эмиттеры которых соединены, при этом база первого транзистора является, первым входом, а коллектор - выходом усилителя, а также и с точник тока, усилитель тока и третий транзистор, имеющий структуру первого транзистора и коллектор которого соединен с входом усилителя т о к а , общий вывод которого соединен с первой шиной источника питания, а выход - с коллектором первого транзистора, о тл и ч а ю щ и й с я тем, ч т о , с целью повышения КПД, между второй шиной источника питания и базой третьего транзистора введен источник напряжения смещения, причем общий вывод и с точника тока соединен с второй шиной источника питания, а выход - с эмиттером третьего транзистора и коллектором второго транзистора, база которого является вторым входом усилителя. - напряжение источника 6 на2. Усилитель по п . I , о т л и 45 пряжения смещения, ч а ю щ и й с я тем, что, с целью К - величина сопротивления реповышения быстродействия, параллельзистора источника 5 тока, но источнику тока введена цепь из IV - падение напряжения на открыпрямосмещенных диодов, а источник тотом база-эмиттерном перехо. де третьего транзистора 3. 50 ка выполнен на резисторе. Редактор А.Шандор Составитель И.Водяхина Техред А.Кравчук Корректор О.Кравцова Заказ 7054/56 Тираж 884 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г . Ужгород, ул. Гагарина, 101
