Муфта компенсуюча

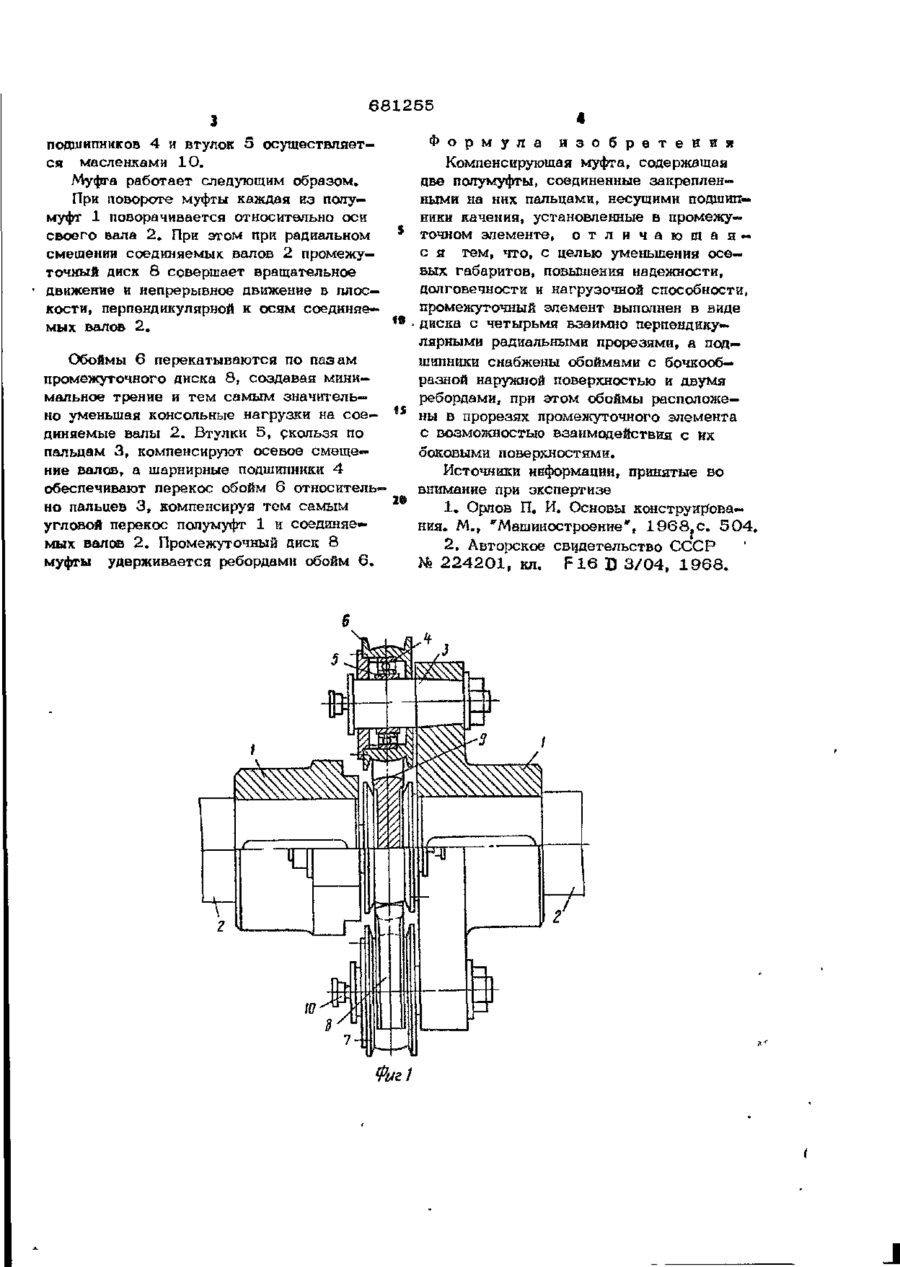

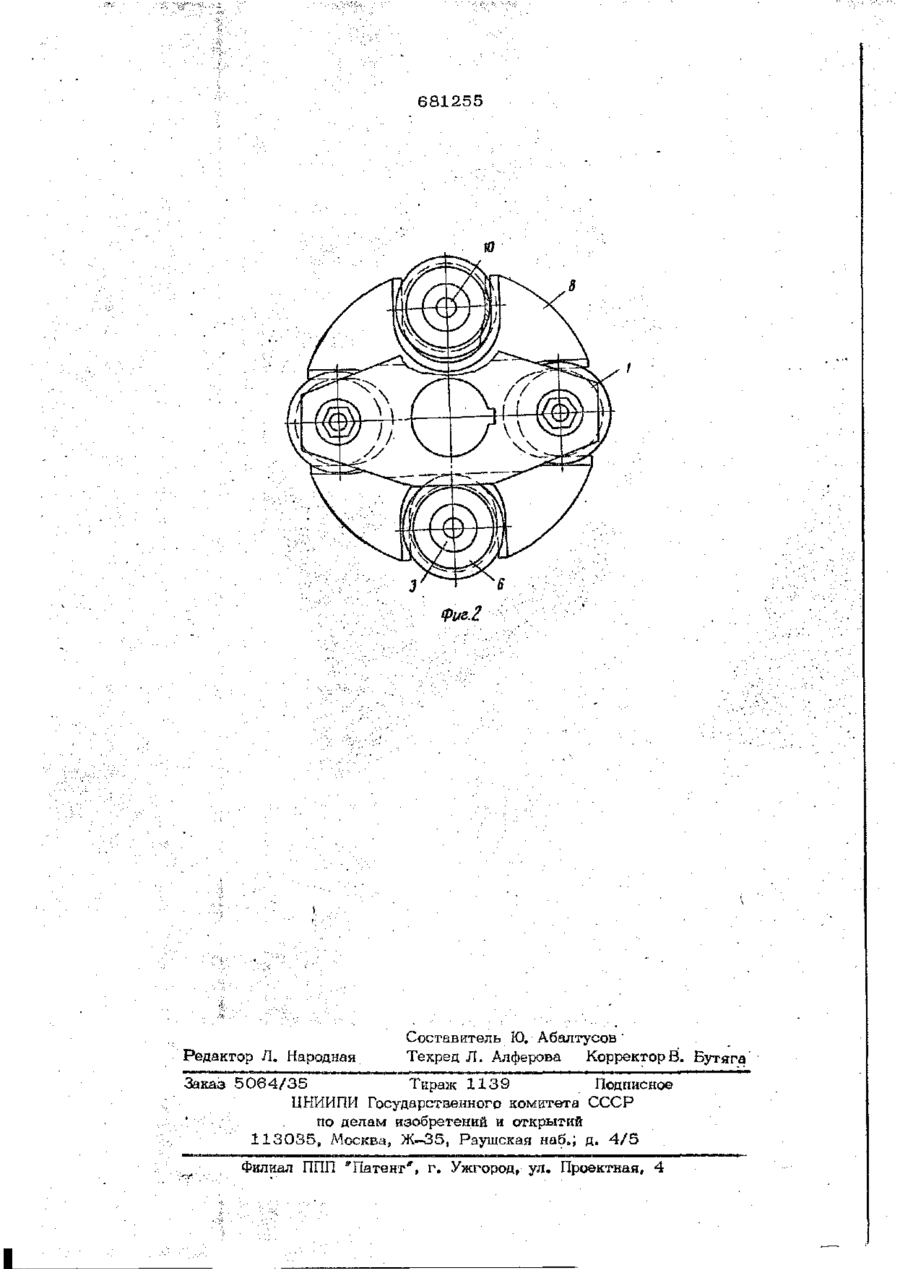

(И) Социалистических Республик (61) Дополнительное к авт. свнд-ву — (22)3аявлено 2 9 . 1 2 . 7 7 (21) 2 5 6 0 2 9 4 / 2 5 - 2 7 с присоединением заявки J6 — Государственный комитет СССР (23)Приоритет по делам изобретений и открытий 3/04 _ Опубликовано 25.08.79. Бюллетень № 3 1 Дата опубликования описания 28.08.79 (72) Авторы изобретения F16 D 621.825, .6(088.8) A. В. Мацафей, Е. П. Постников, Я. С, Солок, Л. Г. Пнчул, B. Д. Самарин, Г. Л. Сачли и С. М. Кленин Производственное (71) Заявитель объединение "Ждаиовтяжмаш" (54) КОМПЕНСИРУЮЩАЯ МУФТА 1 Изобретение относится к области машиностроения. Известны компенсирующие кулачководисковые муфты, содержащие две полумуфты с двумя диаметрально противоположно установленными пальцами и промежуточный диск с четырьмя взаимно перпендикулярными пазами, взаимодействующими с пальцами f l l . Однако при работе этой муфты появto ляются большая нагрузка на валы и потери, связанные с трением пальцев о пазы диска. Известна также компенсирующая муфта»^содержащая цве полумуфты, соединен- 15 ные через закрепленные на них пальцами, несущими подшипники качения, установленные в'промежуточном элементе [2]. Данное устройство наиболее близко к изобретению по технической сущности и достигаемому эффекту. С целью уменьшения осевых габаритов, повышения надежности, долговечности и нагрузочной способности промежуточный элемент выполнен в виде диска с четырьмя взаимно перпендикулярными радиальными прорезями, а подшипники снабжены обоймами с бочкообразной наружной поверхностью и двумя ребордами, при этом обоймы расположены в прорезях промежуточного элемента с возможностью взаимо« действия с их боковыми поверхностями. На фиг. 1 изображена муфта, общий вид; на фиг. 2 — то же, вид сбоку. Компенсирующая муфта состоит из по— лумуфг 1, установленных на соединяемые валы 2. Полумуфты 1 имеют по два диаметрально расположенных пальца 3, на которые посредством сферических подшипников 4 и втулок 5 установлены обоймы 6, выполненные в виде двух ребордных колес. Наружные поверхности 7 обойм 6 имеют бочкообразную поверхность. Обой™ мы 6 взаимодействуют с промежуточным диском 8, имеющим четыре взаимно перпендикулярные радиальные прорези. Боковые поваргаюстк 9 пазов выполнены в виде головок рельсов. Смазка шарнирных 681265 подшипников 4 и втулок 5 осуществляется масленками 10. Муфга работает следующим образом. При повороте муфты каждая иа полу— муфт 1 поворачивается относительно оси своего вала 2. При этом при радиальном смещении соединяемых валов 2 промежуточный диск 8 совершает вращательное движение и непрерывное движение в плоскости, перпендикулярной к осям соединяемых валов 2. Обоймы б перекатываются по пазам промежуточного диска 8, создавая минимальное трение и тем самым значительно уменьшая консольные нагрузки на соединяемые валы 2. Втулки 5, скользя по пальцам 3, компенсируют осевое смещение валов, а шарнирные подшипники 4 обеспечивают перекос обойм 6 относительно пальцев 3, компенсируя тем самым угловой перекос полумуфт 1 и соединяемых валов 2. Промежуточный диск 8 муфты удерживается ребордами обойм 6, Ф о р м у л а и з о б р е т е н и я Компенсирующая муфта, содержащая две полумуфты, соединенные закрепленными на них пальцами, несущими подшипники качения, установленные в промежуточном элементе, о т л и ч а ю щ а я — с я тем, что, с целью уменьшения осевых габаритов, повышения надежности, долговечности и нагрузочной способности, промежуточный элемент выполнен в виде диска с четырьмя взаимно перпендикулярными радиальными прорезями, а подшипники снабжены обоймами с бочкообразной наружной поверхностью и двумя ребордами, при этом обоймы расположены в прорезях промежуточного элемента с возможностью взаимодействия с их боковыми поверхностями. Источники информации, принятые во внимание при экспертизе 1. Орлов П. И. Основы конструирования. М., "Машиностроение*, 1 9 6 8 , 0 . 5 0 4 . 2. Авторское свидетельство СССР № 2 2 4 2 0 1 , кл. F 1 6 D 3/04, 1 9 6 8 . 681255 Редактор Л, Народная Составитель Ю. Абалтусов Техред Л. Алферова Корректор В. Бутяга Заказ 5064/35 Тираж 1139 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб.; д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
