Спосіб регулювання рівня конденсата у підогрівателі
Номер патенту: 11828
Опубліковано: 25.12.1996
Автори: Клочко Віталій Олексійович, Мирний Валерій Анатолійович, Нестеров Лів Володимирович, Гриценко Володимир Миколайович, Нікітін Юрій Васильович
Формула / Реферат
Способ регулирования уровня конденсата в подогревателе паровой турбоустановки путем измерения тепловой нагрузки, например, измерением давления пара в отборе турбины, измерения уровня конденсата и положения клапана слива конденсата из подогревателя, определения скоростей изменения тепловой нагрузки п уровня и сравнения этих скоростей с заданными пороговыми значениями и формирования сигнала на изменение положения клапана слива с учетом отклонения измеренного уровня от заданного и с учетом результатов сравнения скоростей изменения тепловой нагрузки и уровня с пороговыми значениями, отличающийся тем, что, с целью повышения надежности, разделяют диапазон изменения тепловой нагрузки на интервалы и определяют, к какому интервалу принадлежит измеренное значение нагрузки, запоминают каждое последнее измеренное значение положения клапана как соответствующее указанному интервалу, формируя заданное положение клапана равным соответствующему этому интервалу запомненному значению, и при достижении скоростью изменения нагрузки или скоростью изменения уровня пороговых значений фиксируют запомненные значения положения клапана, блокируют формирование сигнала на изменение положения клапана с учетом отклонения уровня и ведут формирование указанного сигнала с учетом отклонения измеренного положения клапана от сформированного заданного.
Текст

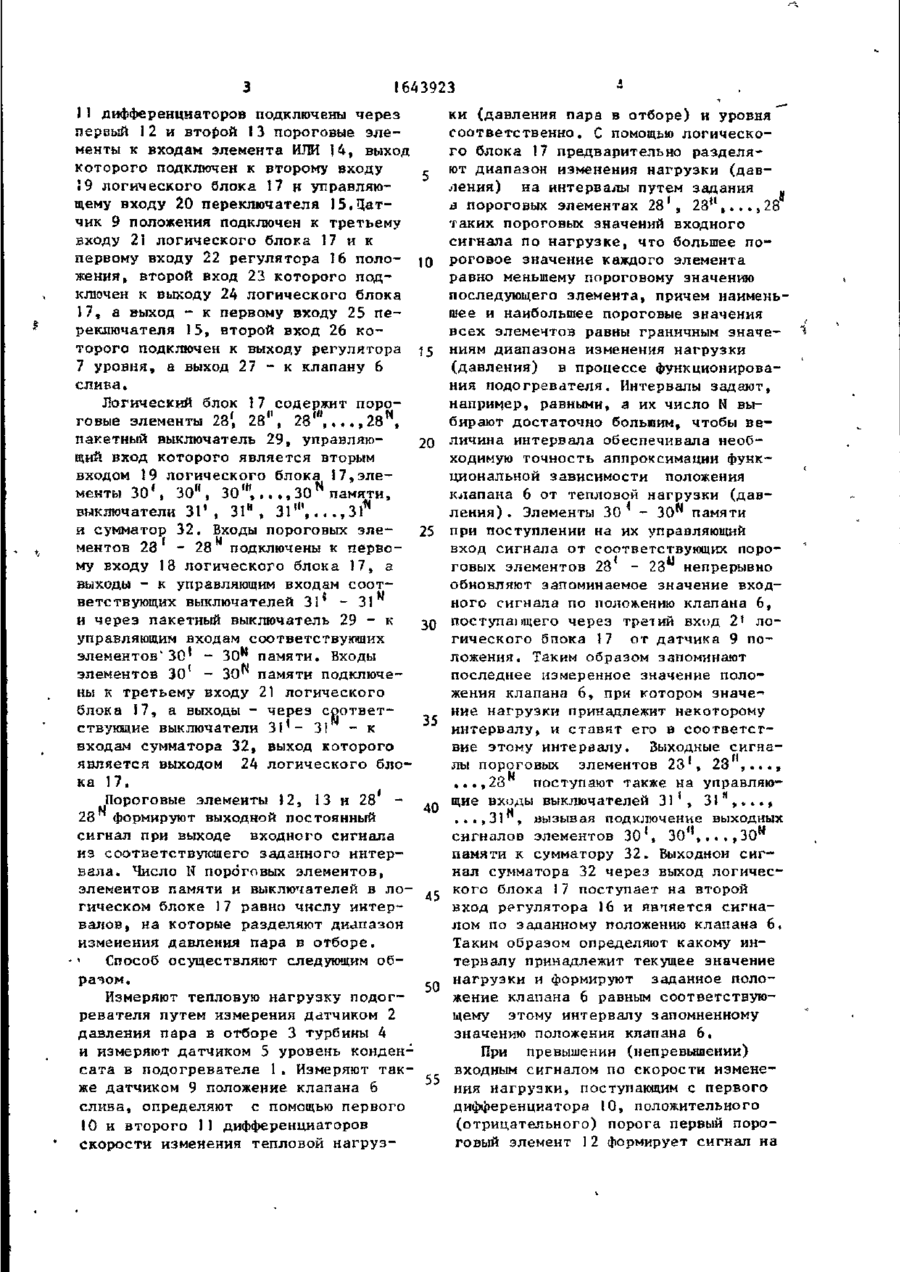

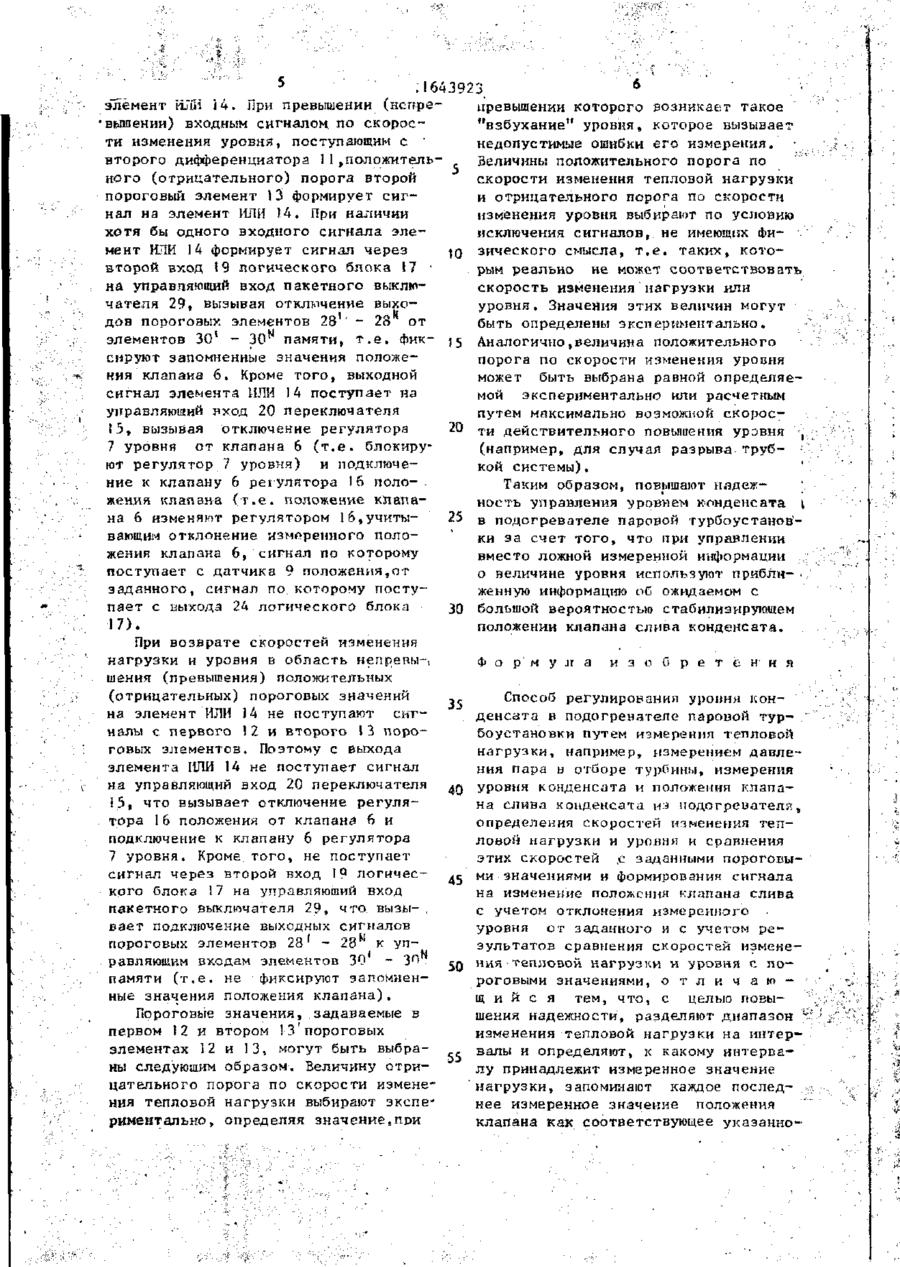

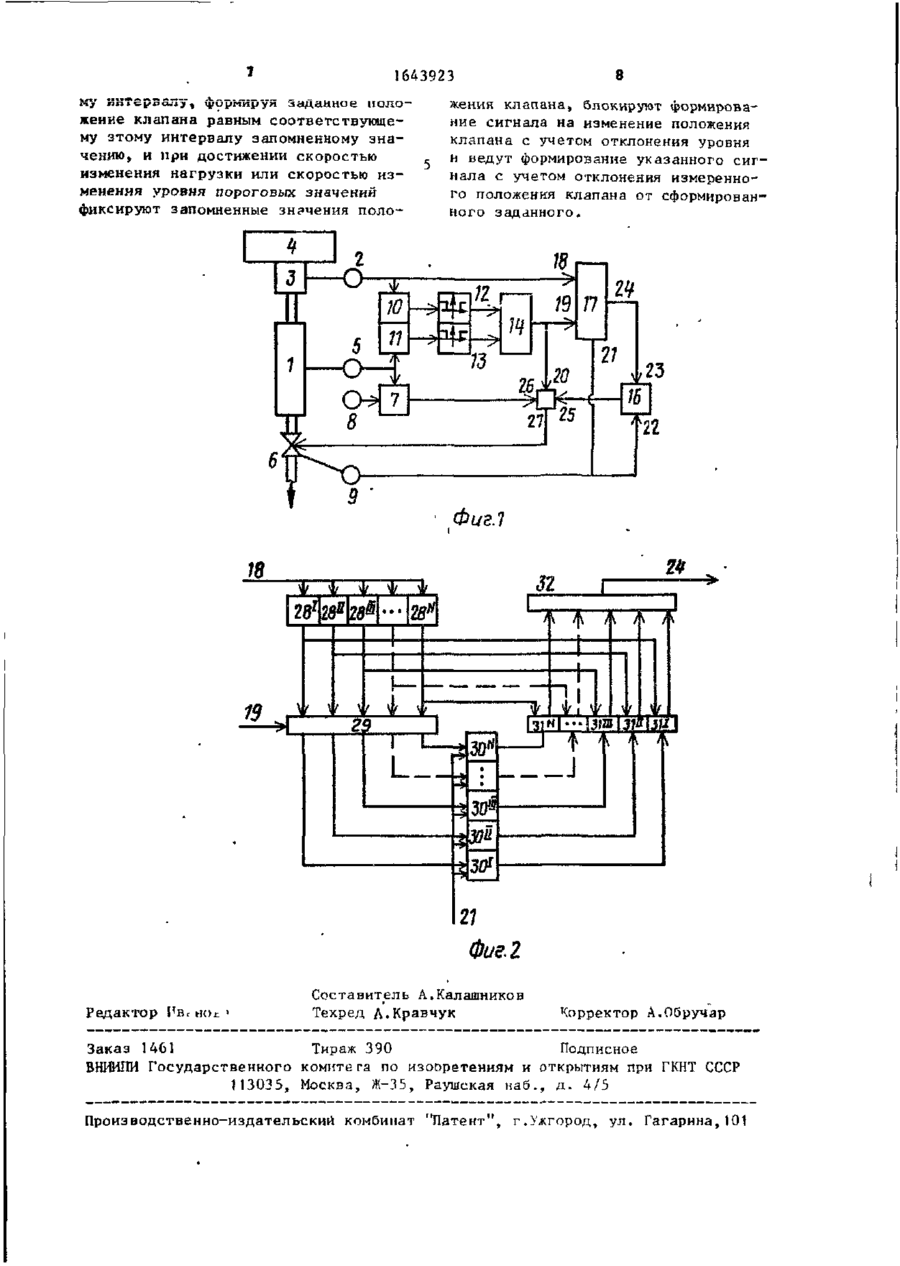

Изобретение относится к т е п л о э н е р г е т и к е и может быть использовано при аитома гиаЛЦИИ управления р е генеративными подогревателями п а р о вых турбоустановок. Способ направлен на повышение надежности регулирова Изобретение относится к теплоэнер гетике и может быть исподіьзовано при автоматизации управления регенеративными подогревателями паровых турбоустановок. Цель изобретения - повышение надежности. На фиг,t представлена блок-схема устройства для осуществления предлагаемого способа; на фиг.2 - логический .блок. 3 устройстве для регулирования •уровня конденсата в подогревателе Ї паровой турбоустановки, содержащем датчик 2 давления пара в отборе 3 турбины 4, датчик 5 уровня конденса ния уровня конденсата в п о д о г р е й a f e ^ л е . При регулировании уровня и з м е р я ют тепловую нагрузку подогревателя 1, уровень конденсата в п о д о г р е в а т е ле и положение кчапана 6 слива к о н д е н с а т а . При достижении скоростью изменения нагрузки или скоростью и з менения уровня пороговых значений фиксируют запомненные значения положення клапана и изменяют положение клапана 6 слива регулятором 16 положения кпапсша, Формируя заданное п о ложение клапана равным запомненному значению положения к л а п а н а , с о о т в е т ствующего интервалу изменения т е п л о вой н а г р у з к и , которому принадлежит измеренное значение н а г р у з к и . При этом блокируют формирование сигнала на изменение положения клапана от регулятора 7 уровня. 2 ил. та в подогревателе 1 и святанный с клапаном 6 слива регулятор 7 уровня с подключенным к нему задатчиком 3 уровня, дополнительно установлены датчик 9 положения клапаня б слива, ч первый І 0 и второй 11 ди
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for control of condensate level in heater
Автори англійськоюMyrnyi Valerii Anatoliiovych, Hrytsenko Volodymyr Mykolaiovych, Klochko Vitalii Oleksiiovych
Назва патенту російськоюСпособ регулировки уровня конденсата в подогревателе
Автори російськоюМирный Валерий Анатольевич, Гриценко Владимир Николаевич, Клочко Виталий Алексеевич
МПК / Мітки
МПК: F28F 27/00
Мітки: рівня, регулювання, спосіб, підогрівателі, конденсата
