Зубчасте колесо
Формула / Реферат
(57) 1. Зубчатое колесо, выполненное из витков полосы, плотно навитой по винтовой спирали, жестко соединенных между собой по торцам и посадочному диаметру, отличающееся тем, что каждый виток полосы выполнен с переходным участком, а концы полосы выполнены по форме переходного участка и сопряжены с соответствующими им переходными участками так, что торцы колеса выполнены перпендикулярно его центральной оси.
2. Колесо по п.1, отличающееся тем, что концы полосы выполнены в виде фигурных вставок.
Текст

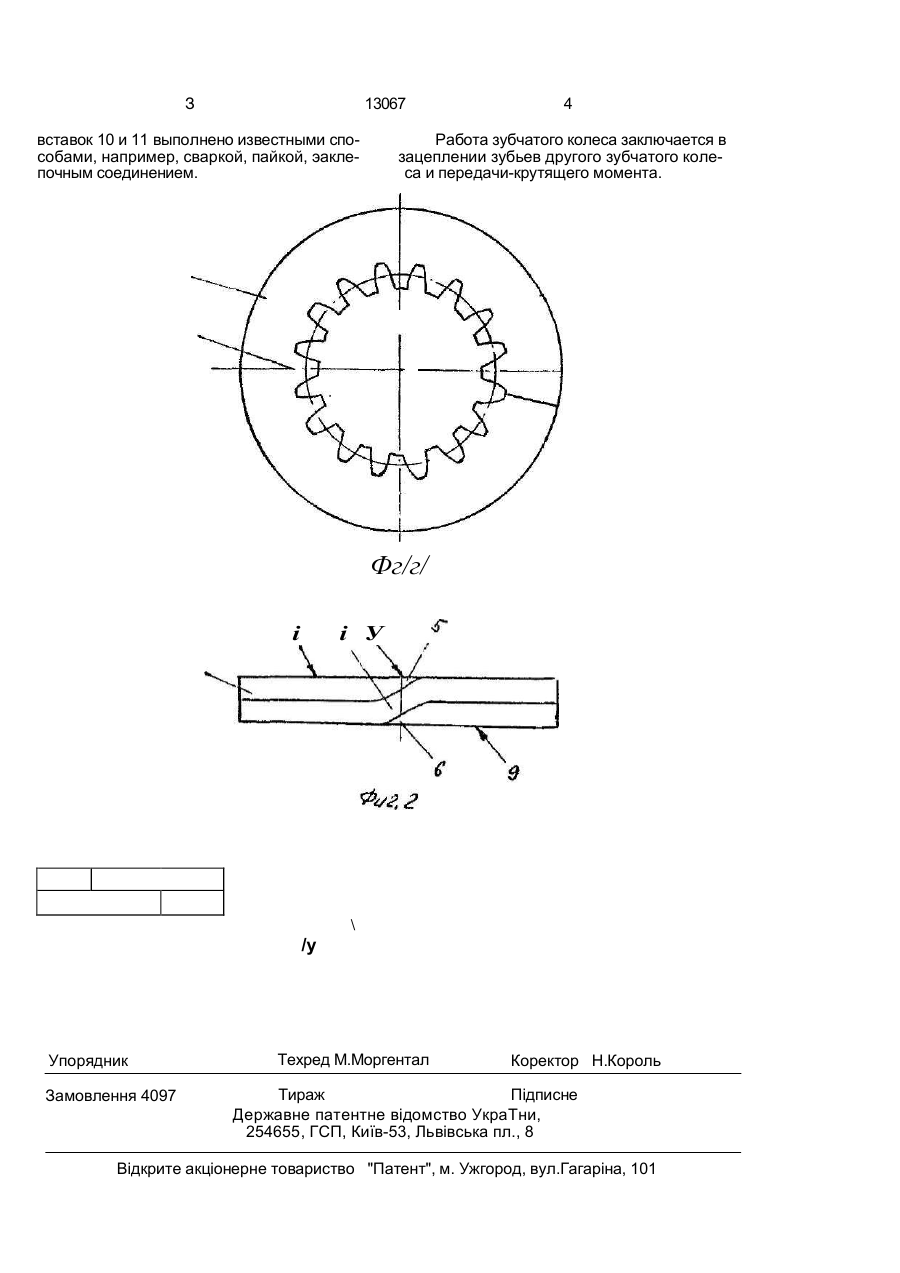

1. Зубчатое колесо, выполненное из вит ков полосы, плотно навитой по винтовой Изобретение относится к машиностроению и может быть использовано в конструкциях различных машин и механизмов. Известно зубчатое колесо, выполненное из витков полосы, навитых плотно по винтовой спирали и жестко соединенных между собой по торцам и посадочному диаметру, К недостаткууказанной конструкции относится низкая надежность. Целью настоящего изобретения является повышение надежности. На фиг. 1 изображено зубчатое колесо, вид спереди; на фиг. 2 - то же, вид сбоку, вариант выполнения переходного участка; на фиг. 3 - фрагмент выполнения зубчатого колеса с фигурными вставками. Зубчатое колесо содержит ступицу 1 (фиг. 1) с зубчатым венцом 2, выполненное из витков полосы 3 (фиг. 2), навитой плотно по винтовой спирали. Каждый виток полосы спирали, жестко соединенных между собой по торцам и посадочному диаметру, отличающееся тем, что каждый виток полосы выполнен с переходным участком, а концы полосы выполнены по форме переходного участка и сопряжены с соответствующими им переходными участками так, что торцы колеса выполнены перпендикулярно его центральной оси. 2. Колесо по п, 1, о т л и ч а ю щ е е с я тем, что концы полосы выполнены в виде фигурных вставок. 3 выполнен с переходным участком 4. Концы 5 и 6 полосы 3 выполнены по форме переходного участка 4 и сопряжены с соответствующими им переходными участками. Переходный участок 4 формируется при сжатии заготовки колеса вдоль е'го центральной оси 7 по торцам 8 и 9. При этом торцы 8 и 9 размещаются перпендикулярно центральной оси 7 колеса. Витки полосы 3 жестко соединены между собой по торцам и посадочному диаметру (например, при помощи сварки). Для повышения надежности за счет замены концов 5 и 6 при ремонте, колесо снабжают двумя фигурными вставками 10 (фиг. 3) и 11, выполненными по форме переходного участка 4 и жестко соединенными с ним. Опорные 12 и прижимные 13 плоскости вставок 10 и 11 совпадают с плоскостями торцов 8 и 9. Жесткое соединение фигурных w о о О З 13067 вставок 10 и 11 выполнено известными способами, например, сваркой, пайкой, эаклепочным соединением. 4 Работа зубчатого колеса заключается в зацеплении зубьев другого зубчатого колеса и передачи-крутящего момента. Фг/г/ і і У \ /у Упорядник Замовлення 4097 Техред М.Моргентал Коректор Н.Король Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюToothed wheel
Автори англійськоюKopak Myroslav Petrovych, Kopak Nadia Petrivna
Назва патенту російськоюЗубчатое колесо
Автори російськоюКопак Мирослав Петрович, Копак Надежда Петровна
МПК / Мітки
МПК: F16H 55/17
