Електрична схема управління лінійним контактором електромостового крана
Номер патенту: 11993
Опубліковано: 16.01.2006
Автори: Токарев Веніамін Петрович, Вахмянін Валерій Анатолійович, Токарев Валерій Веніамінович, Махсма Михайло Миколайович
Формула / Реферат
Електрична схема управління лінійним контактором електромостового крана, що містить лінійний контактор і щонайменше два струмознімачі у колі його живлення, який відрізняється тим, що у коло живлення додатково введений третій струмознімач через розділовий трифазний трансформатор, до якого підключені всі три струмознімачі.
Текст

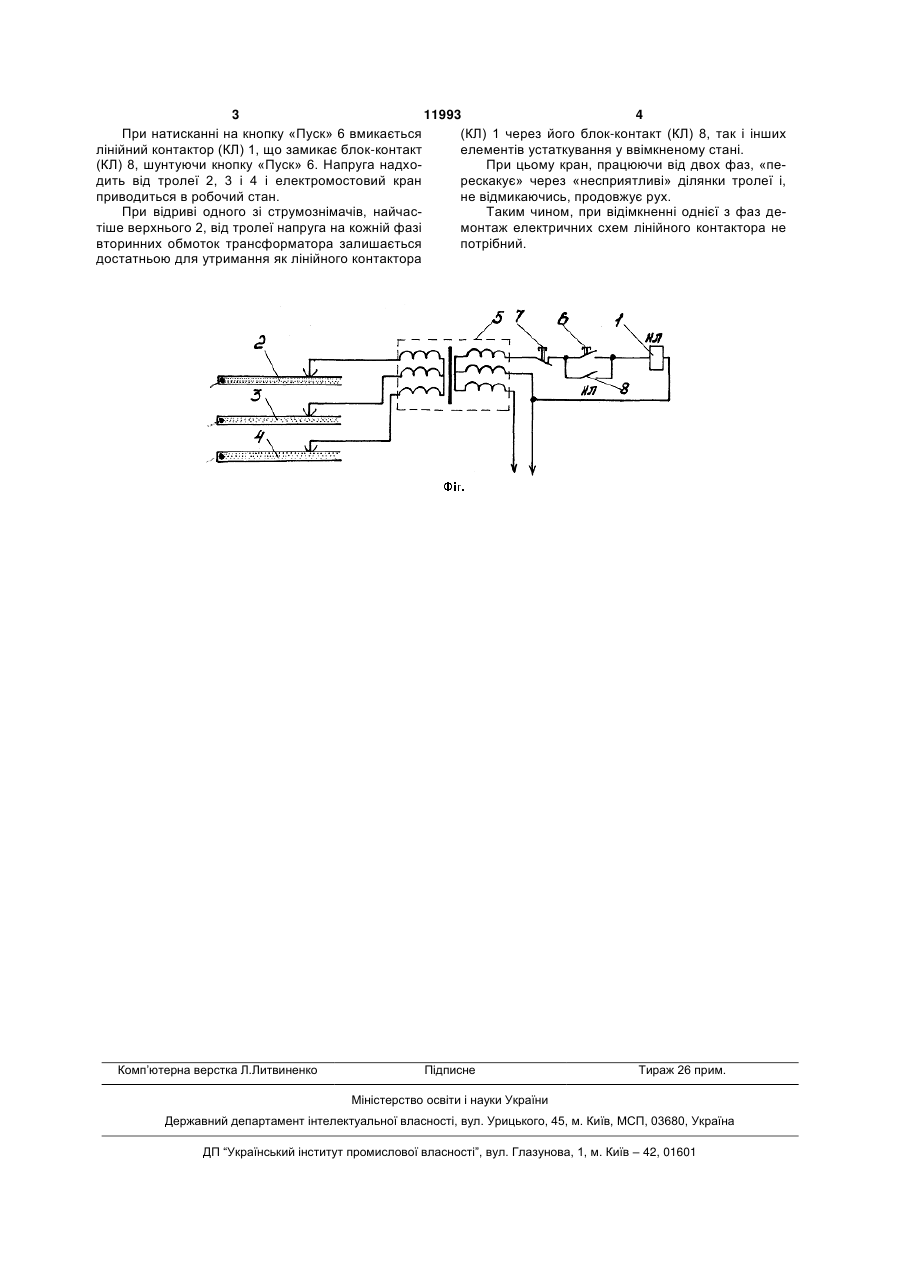

Електрична схема управління лінійним контактором електромостового крана, що містить лінійний контактор і щонайменше два струмознімачі у колі його живлення, який відрізняється тим, що у коло живлення додатково введений третій струмознімач через розділовий трифазний трансформатор, до якого підключені всі три струмознімачі. (19) (21) u200507174 (22) 18.07.2005 (24) 16.01.2006 (46) 16.01.2006, Бюл. № 1, 2006 р. (72) Токарев Веніамін Петрович, Махсма Михайло Миколайович, Токарев Валерій Веніамінович, Вахмянін Валерій Анатолійович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МАРІУПОЛЬСЬКИЙ МЕТАЛУРГІЙНИЙ КОМБІНАТ ІМЕНІ ІЛЛІЧА" 3 11993 4 При натисканні на кнопку «Пуск» 6 вмикається (КЛ) 1 через його блок-контакт (КЛ) 8, так і інших лінійний контактор (КЛ) 1, що замикає блок-контакт елементів устаткування у ввімкненому стані. (КЛ) 8, шунтуючи кнопку «Пуск» 6. Напруга надхоПри цьому кран, працюючи від двох фаз, «педить від тролеї 2, 3 і 4 і електромостовий кран рескакує» через «несприятливі» ділянки тролеї і, приводиться в робочий стан. не відмикаючись, продовжує рух. При відриві одного зі струмознімачів, найчасТаким чином, при відімкненні однієї з фаз детіше верхнього 2, від тролеї напруга на кожній фазі монтаж електричних схем лінійного контактора не вторинних обмоток трансформатора залишається потрібний. достатньою для утримання як лінійного контактора Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectric circuit for controlling the line contactor of a bridge crane
Автори англійськоюTokarev Veniamin Petrovych, Tokarev Valerii Veniaminovych
Назва патенту російськоюЭлектрическая схема управления линейным контактором мостового крана
Автори російськоюТокарев Вениамин Петрович, Токарев Валерий Вениаминович
МПК / Мітки
МПК: H02P 1/00
Мітки: схема, електромостового, електрична, управління, лінійним, крана, контактором
