Датчик швидкості стрічки конвейєра

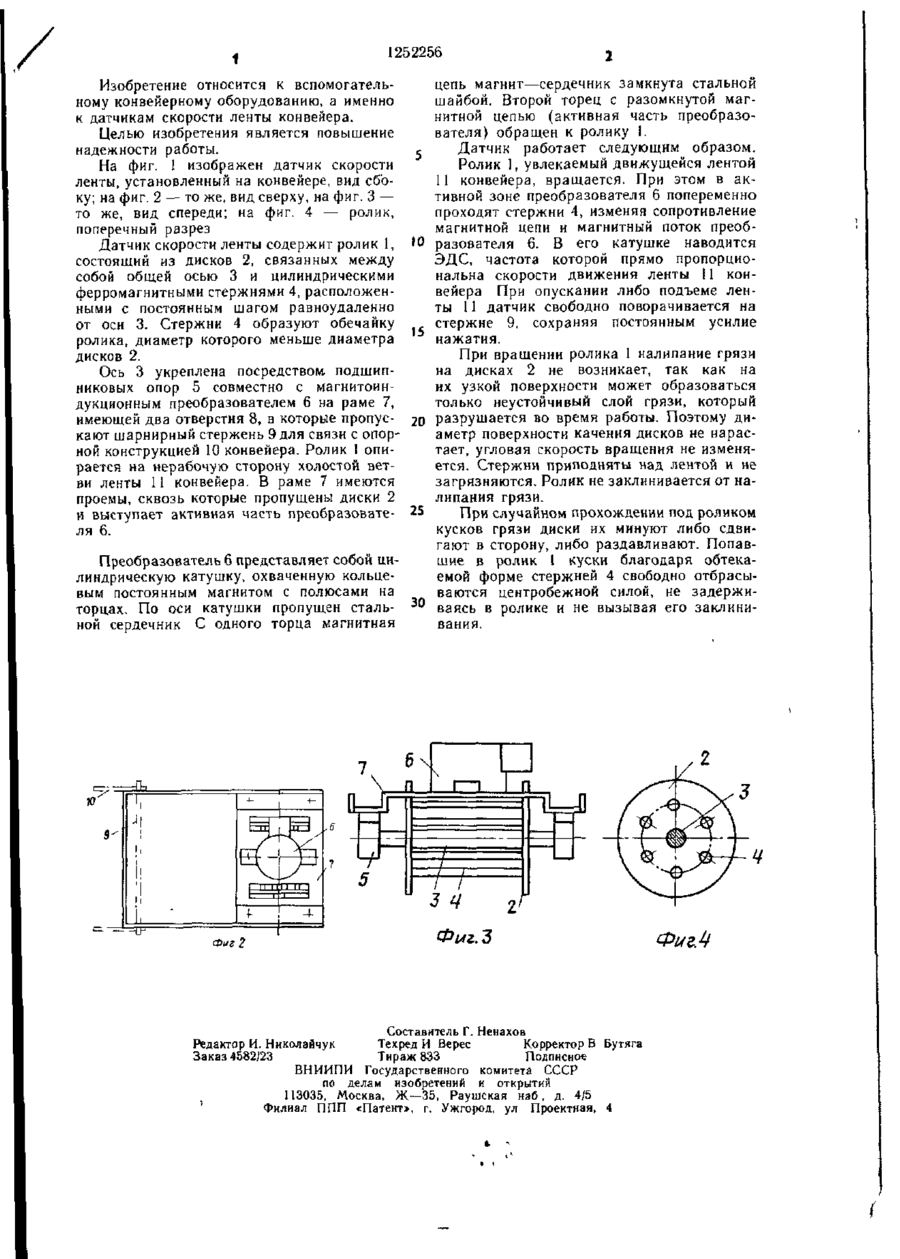

ДАТЧИК СКОРОСТИ ЛЕНТЫ КОНВЕЙЕРА, содержащий размещенный на ленте ролик с ферромагнитными элементами, расположенными с постоянным шагом равноудаленно от оси вращения с возможностью магнитного взаимодействия с магнитоиндукционным преобразователем, установленным на общей с роликом раме, отличающийся тем, что, с целью повышения надежности работы, ролик выполнен в виде двух дисков, связанных между собой осью вращения и ферромагнитными элементами, выполненными в виде цилиндрических стержней, образующих обечайку ролика, имеющую диаметр меньше диаметра дисков to ел Фиг.1 1252256 1 Изобретение относится к вспомогательному конвейерному оборудованию, а именно к датчикам скорости ленты конвейера. Целью изобретения является повышение надежности работы. На фиг. 1 изображен датчик скорости ленты, установленный на конвейере, вид сбоку; на фиг. 2 — то же, вид сверху, на фиг. 3 — то же, вид спереди; на фиг. 4 — ролик, поперечный разрез Датчик скорости ленты содержит ролик 1, состоящий из дисков 2, связанных между собой общей осью 3 и цилиндрическими ферромагнитными стержнями 4, расположенными с постоянным шагом равноудаленно от оси 3. Стержни 4 образуют обечайку ролика, диаметр которого меньше диаметра дисков 2. Ось 3 укреплена посредством подшипниковых опор 5 совместно с магнитоиндукционным преобразователем 6 на раме 7, имеющей два отверстия 8, в которые пропускают шарнирный стержень 9 для связи с опорной конструкцией 10 конвейера. Ролик 1 опирается на нерабочую сторону холостой ветви ленты 11 конвейера. В раме 7 имеются проемы, сквозь которые пропущены диски 2 и выступает активная часть преобразователя 6. 5 '0 15 20 25 Преобразователь 6 представляет собой цилиндрическую катушку, охваченную кольцевым постоянным магнитом с полюсами на торцах. По оси катушки пропущен сталь- 30 ной сердечник С одного торца магнитная цепь магнит—сердечник замкнута стальной шайбой. Второй торец с разомкнутой магнитной цепью (активная часть преобразователя} обращен к ролику 1. Датчик работает следующим образом. Ролик 1, увлекаемый движущейся лентой 11 конвейера, вращается. При этом в активной зоне преобразователя б попеременно проходят стержни 4, изменяя сопротивление магнитной цепи и магнитный поток преобразователя 6. В его катушке наводится ЭДС, частота которой прямо пропорциональна скорости движения ленты 11 конвейера При опускании либо подъеме лен* ты 11 датчик свободно поворачивается на стержне 9, сохраняя постоянным усилие нажатия. При вращении ролика 1 налипание грязи на дисках 2 не возникает, так как на их узкой поверхности может образоваться только неустойчивый слой грязи, который разрушается во время работы. Поэтому диаметр поверхности качения дисков не нарастает, угловая скорость вращения не изменяется. Стержни приподняты над лентой и не загрязняются. Ролик не заклинивается от налипания грязи. При случайном прохождении под роликом кусков грязи диски их минуют либо сдвигают в сторону, либо раздавливают. Попавшие в ролик 1 куски благодаря обтекаемой форме стержней 4 свободно отбрасываются центробежной силой, не задерживаясь в ролике и не вызывая его заклинивания. 6N n 7 1 "ЧУ " 1 4— / 5 ± І і 3 Ц -ІҐ Фиг.З Составитель Г. Ненахов Редактор И. Николайчук Техред И Верес Корректор В Бутяга Заказ 4582/23 Тираж 833 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб, д. 4/5 ' Филиал ППП «Патент», г. Ужгород, ул Проектная, 4 ФыгМ
