Кутовий багатосектор

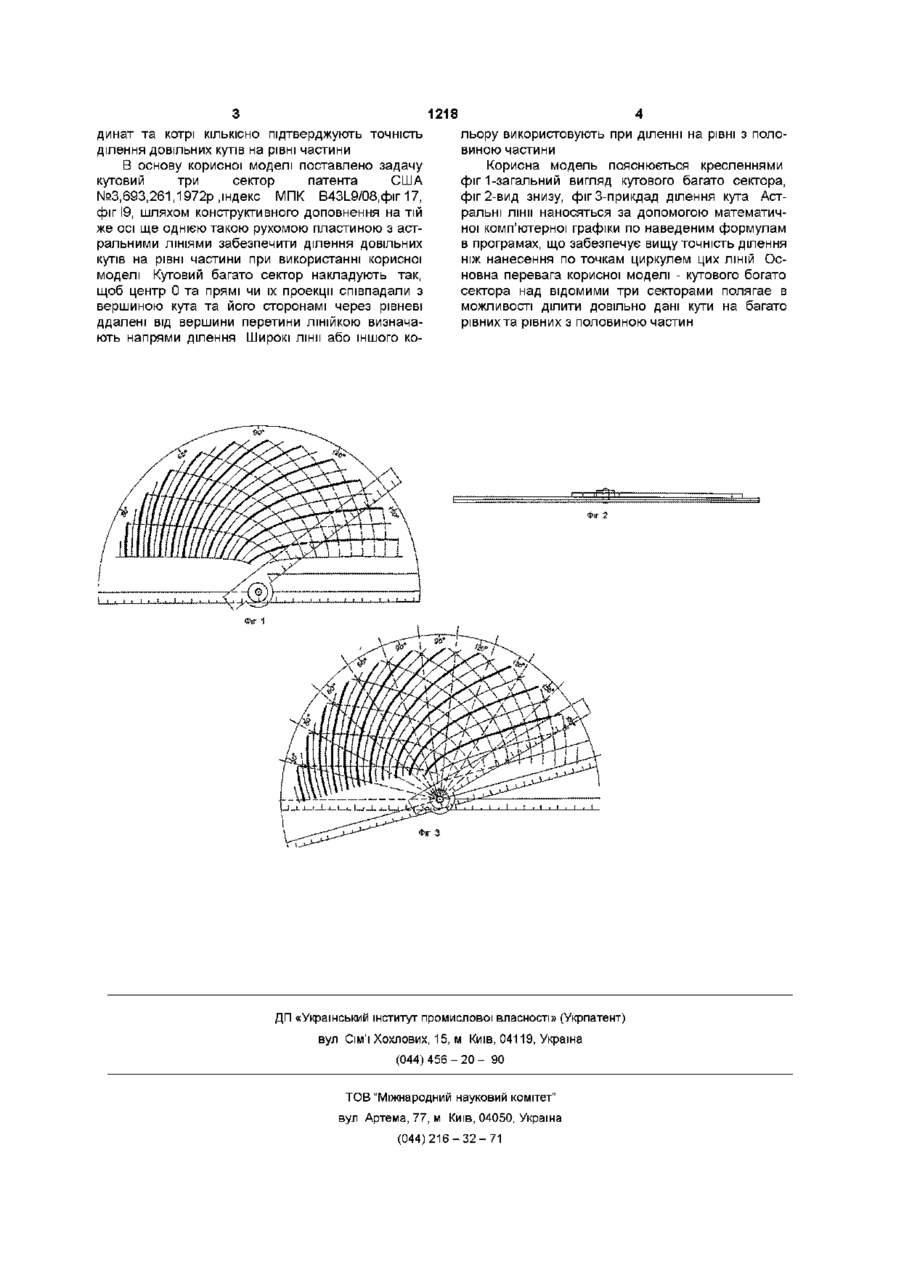

Кутовий багатосектор, який має форму прозорих пластин у вигляді півкола, градуйованих по дузі в мірах одиниці кута, а по прямому краю - в Корисна модель відноситься до креслярських інструментів ділення довільно даних кутів на рівні та рівні з половиною частини ари рішенні геометричних та тригонометричних задач, використовується в конструкторських, проектних працях в різних галузях науки і техніки, де виконується ділення кутів на частини Переважно кутовим багатосектором користуються в креслярських, проектних працях в процесі розмічення та виготовлення об'єктів з кутовою симетрією, наприклад, шестерень, зірочок, фрез, дискових пил, художніх орнаментів, ювелірних виробів, значків та товарних знаків, архітектурних об'єктів, тощо Відома множина механічних приладів ділення кутів на частини Прилад ділення довільно даних кутів натри рівні частини називають три сектором Простий три сектор з щільного паперу, картону, металічної пластини в вигляді прямокутників з півколом описаний в книзі "Занимательная геометрия", Я Й Перельман, М ,1950,с 227 Найближчий аналог (прототип)описаний в патенті США №,3,693,261 в 1972рна фіг І7,фіг 19 і індекс МПК B43L9/0.8 в вигляді прозорої округлої форми пластини, зв'язаної в центрі з ЛІНІЙКОЮ, градуйованої в мірах одиниці кута по дузі та в мірах одиниці довжини по діаметру з нанесеними дугами кіл, діаграмами рухувершини кута пластини три сектора в формі літери Т, для ділення розвернутих кутів на рівні частини, числом від 2 до 12 та повних кутів на парну КІЛЬКІСТЬ, до 24 включно Рівень науки та техніки до 2001 р перешкоджав одержанню кутового багато сектора - механічного пристрою ділення довільних кутів на рівні частки тому, що були маловідомі астральні ЛІНІ та їх властивості мірах одиниці довжини, з нанесеними астральними ЛІНІЯМИ і міткою центра кола, зв'язаними в центрі між собою та ЛІНІЙКОЮ, ЯКИЙ відрізняється тим, що пластин дві, вони суміщаються прямими зі сторонами кута, а рівновіддалені від вершини кута перетини астральних ЛІНІЙ визначають напрями ділення довільно даних кутів на рівні та рівні з половиною частини за допомогою ЛІНІЙКИ, градуйованої в мірах одиниці довжини перетинатися в шуканих напрямах поділу довільних кутів Спосіб побудови астральних ЛІНІЙ ПО точкам циркулем та ЛІНІЙКОЮ методом пар кіл описаний в російскому патенті №2002638 в 1995р Словесно астральні лінії в українському патенті №22236А визначені в 1998р з котрого методами елементарної математики отримані їх математичні д рівняння в полярних кординатах р = аз 2sm2n параллельною р = 2sm Ф де р - полярний 2n + 1 радіус - вектор, ср-полярний кут, А-параметр ЛІНІЙ, та в параметричній формі де картових координат X=RX=R Hn O = H n A l 1 - ( — ) 2 , а з паралельної 2R 2R An 2 ~2R~ де Н Д - хорди, що знаходять з рів нянь — Н п ,\\ — і П ЛІ An+1 - A r 1-(—) 2 =V2R 2 -2(R 2 де п - поряд ковий номер лінії від променя чи параллельної, знак "+ " чи "-" для X, У визначається чвертю коор 00 1218 динат та котрі КІЛЬКІСНО підтверджують точність ділення довільних кутів на рівні частини В основу корисної моделі поставлено задачу кутовий три сектор патента США №3,693,261,1972р .індекс МПК В43І_9/08,фіг 17, фіг 19, шляхом конструктивного доповнення на тій же осі ще однією такою рухомою пластиною з астральними ЛІНІЯМИ забезпечити ділення довільних кутів на рівні частини при використанні корисної моделі Кутовий багато сектор накладують так, щоб центр 0 та прямі чи їх проекції співпадали з вершиною кута та його сторонамі через рівневі ддалені від вершини перетини ЛІНІЙКОЮ визначають напрями ділення Широкі лінії або іншого ко льору використовують при діленні на рівні з половиною частини Корисна модель пояснюється кресленнями фіг 1-загальний вигляд кутового багато сектора, фіг2-вид знизу, фігЗ-прикдад ділення кута Астральні лінії наносяться за допомогою математичної комп'ютерної графіки по наведеним формулам в програмах, що забезпечує вищу точність ділення ніж нанесення по точкам циркулем цих ЛІНІЙ Основна перевага корисної моделі - кутового богато сектора над відомими три секторами полягає в можливості ділити довільно дані кути на багато рівних та рівних з половиною частин іг З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
