Вузол кріплення прокатної шайби

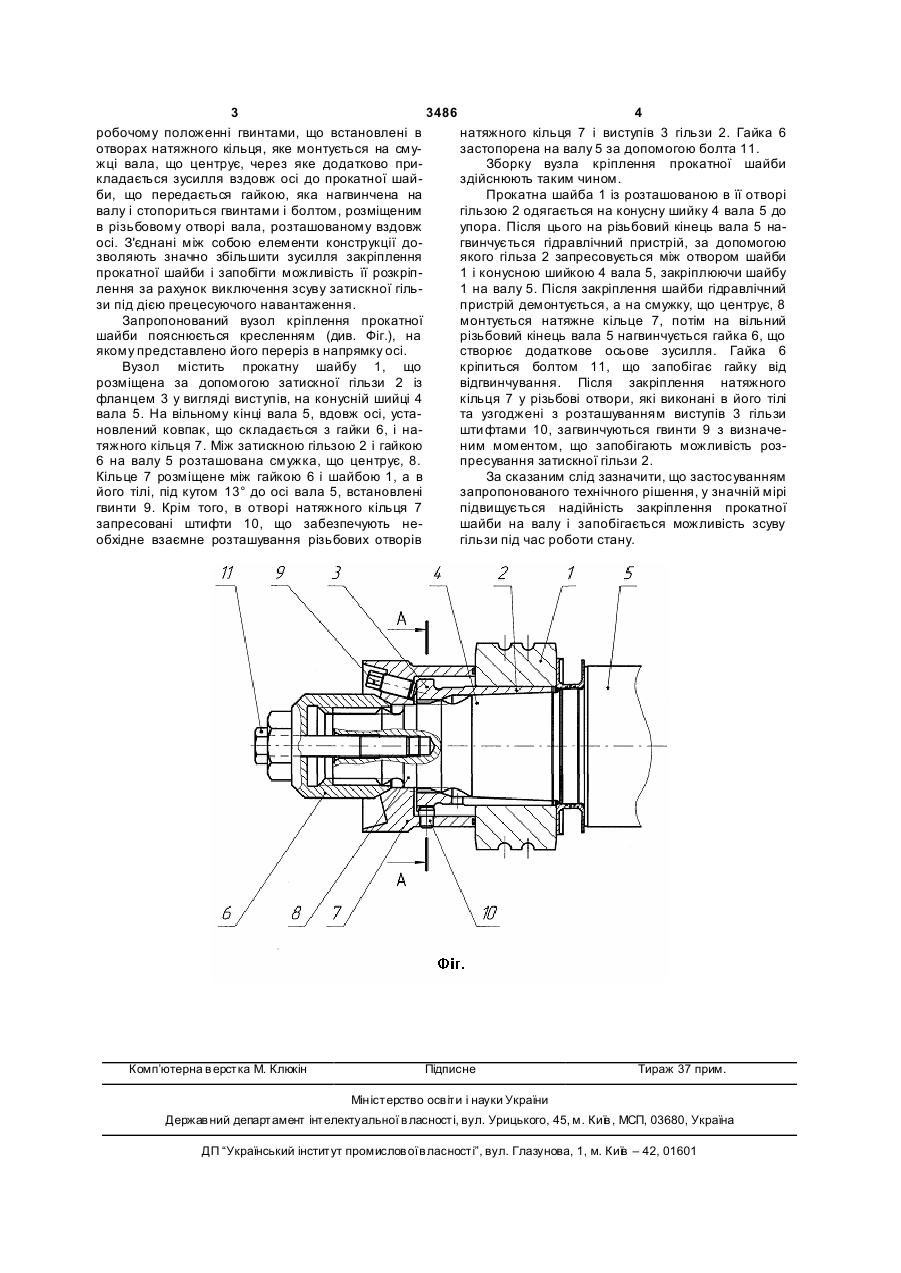

1. Вузол кріплення прокатної шайби, що містить вал, на конусній шийці якого розташована 3 3486 4 робочому положенні гвинтами, що встановлені в натяжного кільця 7 і виступів 3 гільзи 2. Гайка 6 отворах натяжного кільця, яке монтується на смузастопорена на валу 5 за допомогою болта 11. жці вала, що центрує, через яке додатково приЗборку вузла кріплення прокатної шайби кладається зусилля вздовж осі до прокатної шайздійснюють таким чином. би, що передається гайкою, яка нагвинчена на Прокатна шайба 1 із розташованою в її отворі валу і стопориться гвинтами і болтом, розміщеним гільзою 2 одягається на конусну шийку 4 вала 5 до в різьбовому отворі вала, розташованому вздовж упора. Після цього на різьбовий кінець вала 5 наосі. З'єднані між собою елементи конструкції догвинчується гідравлічний пристрій, за допомогою зволяють значно збільшити зусилля закріплення якого гільза 2 запресовується між отвором шайби прокатної шайби і запобігти можливість її розкріп1 і конусною шийкою 4 вала 5, закріплюючи шайбу лення за рахунок виключення зсуву затискної гіль1 на валу 5. Після закріплення шайби гідравлічний зи під дією прецесуючого навантаження. пристрій демонтується, а на смужку, що центрує, 8 Запропонований вузол кріплення прокатної монтується натяжне кільце 7, потім на вільний шайби пояснюється кресленням (див. Фіг.), на різьбовий кінець вала 5 нагвинчується гайка 6, що якому представлено його переріз в напрямку осі. створює додаткове осьове зусилля. Гайка 6 Вузол містить прокатну шайбу 1, що кріпиться болтом 11, що запобігає гайку від розміщена за допомогою затискної гільзи 2 із відгвинчування. Після закріплення натяжного фланцем 3 у вигляді виступів, на конусній шийці 4 кільця 7 у різьбові отвори, які виконані в його тілі вала 5. На вільному кінці вала 5, вдовж осі, устата узгоджені з розташуванням виступів 3 гільзи новлений ковпак, що складається з гайки 6, і нашти фтами 10, загвинчуються гвинти 9 з визначетяжного кільця 7. Між затискною гільзою 2 і гайкою ним моментом, що запобігають можливість роз6 на валу 5 розташована смужка, що центрує, 8. пресування затискної гільзи 2. Кільце 7 розміщене між гайкою 6 і шайбою 1, а в За сказаним слід зазначити, що застосуванням його тілі, під кутом 13° до осі вала 5, встановлені запропонованого технічного рішення, у значній мірі гвинти 9. Крім того, в отворі натяжного кільця 7 підвищується надійність закріплення прокатної запресовані штифти 10, що забезпечують нешайби на валу і запобігається можливість зсуву обхідне взаємне розташування різьбових отворів гільзи під час роботи стану. Комп’ютерна в ерстка М. Клюкін Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
