Спосіб визначення флотаційної активності технічних лінгосульфонатів

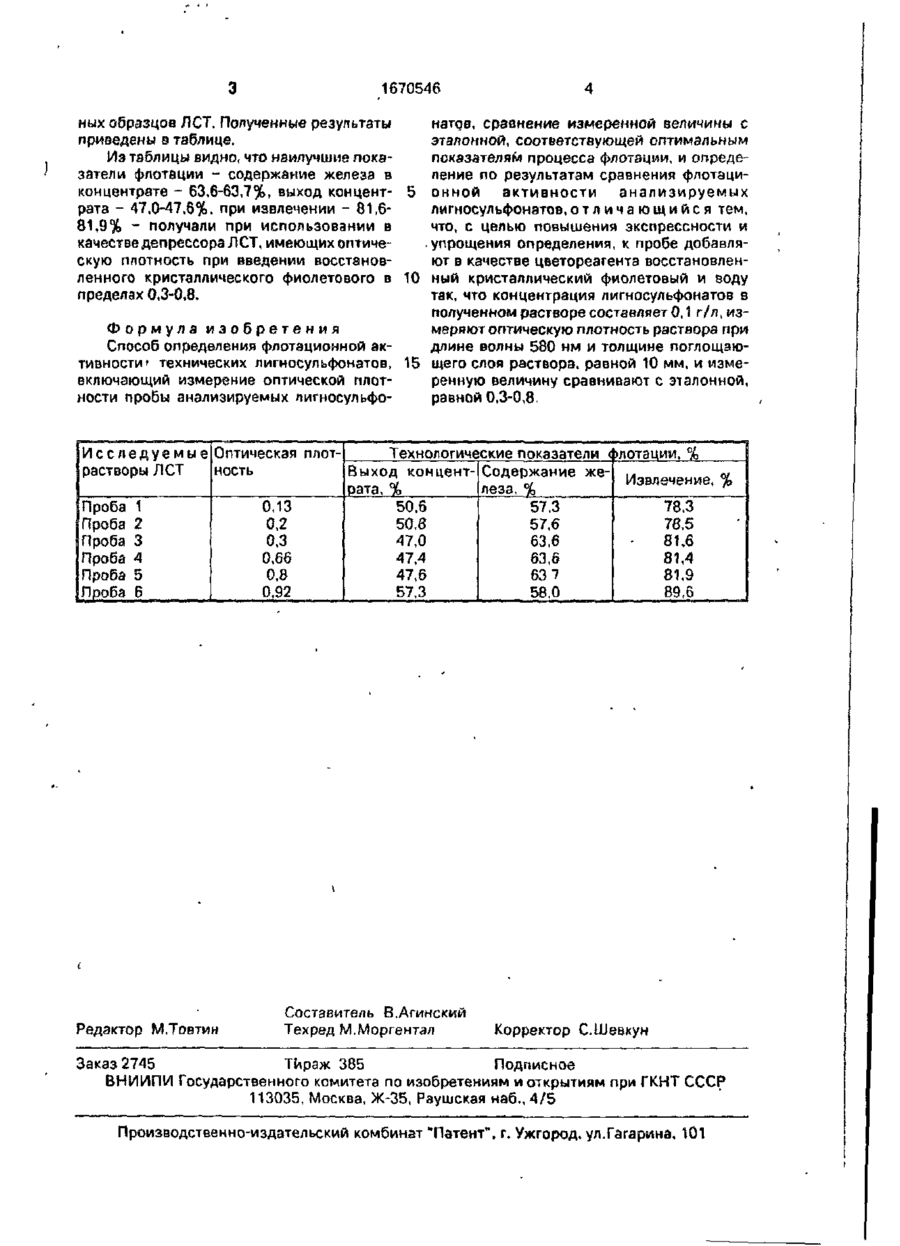

Изобретение относится к обогащению полезных ископаемых методом флотации. Цель изобретения - повышение экспрессное™ и упрощение определения. Для этого к анализируемой пробе добавляют в качестве цветореагента восстановленный кристаллический фиолетовый и воду так, чтобы концентрация лигносульфонатов в полученном растворе составляла 0,1 г/л, измеряют оптическую плотность раствора при длине волны 580 нм и толщине поглощающего слоя, равной 10 мм, и измеренную величину сравнивают с эталонной, равной 0,3-0,8 1 табл. Изобретение относится к обогащению полезных ископаемых способом флотации Цель изобретения - повышение экспрессности и упрощение определения флотационной активности технических лигносульфонатов. Способ осуществляется следующим образом ной, равной 0,3-0,8, и судят о флотационной активности исследуемых технических ЛСТ П р и м е р 1. Готовили 0,2% ный раствор испытуемого образца лигносульфонатов, отбирали аликвоту объемом 5 мл, добавляли 10 мл восстановленного кристаллического фиолетового и доводили объем раствора водой до 100 мл в мерной колбе. Измеряли оптическую плотность исследуемого раствора на спектрофотометре СФ-46 при длине волны, равной 580 нм, с использованием кюветы толщиной 10 мм. Сравнивали полученную величину оптической плотности - 0.6 с ранее установленной эталонной - 0.3-0,8. Сравнение показало, что исследуемый образец лигносульфонатов обладает необходимой флотационной способностью, П р и м е р 2. По методике, описанной в примере 1, анализировали 6 проб различ К пробе, представляющей собой раствор навески анализируемых технических лигносульфонатов (ЛСТ) в воде, добавляют раствор цветореагента - восстановленного кристаллического фиолетового и воду так, чтобы концентрация ЛСТ в полученном растворе составила 0,1 г/л, измеряют оптическую плотность данного раствора при длине волны 580 нм и толщине поглощающего слоя, равной 10 мм, измеренную величину оптической плотности сравнивают с эталон "•V 1670546 ных образцов ЛСТ. Полученные результаты натов, сравнение измеренной величины с приведены в таблице. эталонной, соответствующей оптимальным Из таблицы видно, что наилучшие покапоказателям процесса флотации, и опредезатели флотации - содержание железа в ление по результатам сравнения флотациконцентрате - 63,6-63,7%, выход концентонной активности анализируемых рата - 47,0-47,6%. при извлечении - 81,6лигносульфонатов,отличающийся тем, 81.9% - получали при использовании в что, с целью повышения зкспрессности и качестве депрессора ЛСТ, имеющих оптичеупрощения определения, к пробе добавляскую плотность при введении восстановют в качестве цветореагента восстановленленного кристаллического фиолетового в 10 ный кристаллический фиолетовый и воду пределах 0,3-0,8. так, что концентрация лигносульфонатов в полученном растворе составляет 0.1 г/л, измеряют оптическую плотность раствора при Формула изобретения длине волны 580 нм и толщине поглощаюСпособ определения флотационной активности' технических лигносульфонатов, 15 щего слоя раствора, равной 10 мм, и измеренную величину сравнивают с эталонной, включающий измерение оптической плотравной 0.3-0,8. ности пробы анализируемых лигносульфоИ с с л е д у е м ы е Оптическая плотТехнологические показатели лотации, % | растворы ЛСТ ность Выход концент- Содержание! ЖЄИзвлечение, % рата. % леза, % Проба 1 0,13 50,6 57.3 78,3 0,2 Проба 2 50,8 57,6 78.5 0,3 Проба 3 47.0 63,6 81,6 Проба 4 0,66 47,4 63,6 81,4 0,8 Проба 5 47.6 63 7 81,9 Проба 6 0,92 57,3 58,0 89,6 Редактор М.Товтин Составитель В.Агинский Техред М.Моргентал Корректор С.Шевкун Заказ 2745 Тираж 385 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб..4/5 Производственно-издательский комбинат "Патент", г. Ужгород. ул.Гагарина, 101
