Каркас опалубного щита
Номер патенту: 12378
Опубліковано: 15.02.2006
Автори: Шуфані Саїд Таніос, Нестеренко Віктор Олександрович, Колосов Олександр Васильович, Кириченко Олександр Борисович
Формула / Реферат
Каркас опалубного щита, що має крайовий профіль, замкнутий по прямокутному контуру і утворений повздовжніми та поперечними балками коробчатого перерізу та поперечні перемички, закріплені своїми кінцями на повздовжніх балках і розташовані паралельно поперечним балкам, і мають пристрій для закріплення в них комплектуючих деталей, який відрізняється тим, що кожна поперечна перемичка виконана у вигляді пари симетрично розташованих Z-подібних профілів, верхня полиця кожного з яких має загин вниз, а пристрій для закріплення в перемичках елементів комплектуючих деталей виконаний у вигляді паза, утвореного розташованими на відстані один від одного зазначеними загинами верхніх полиць профілів.
Текст

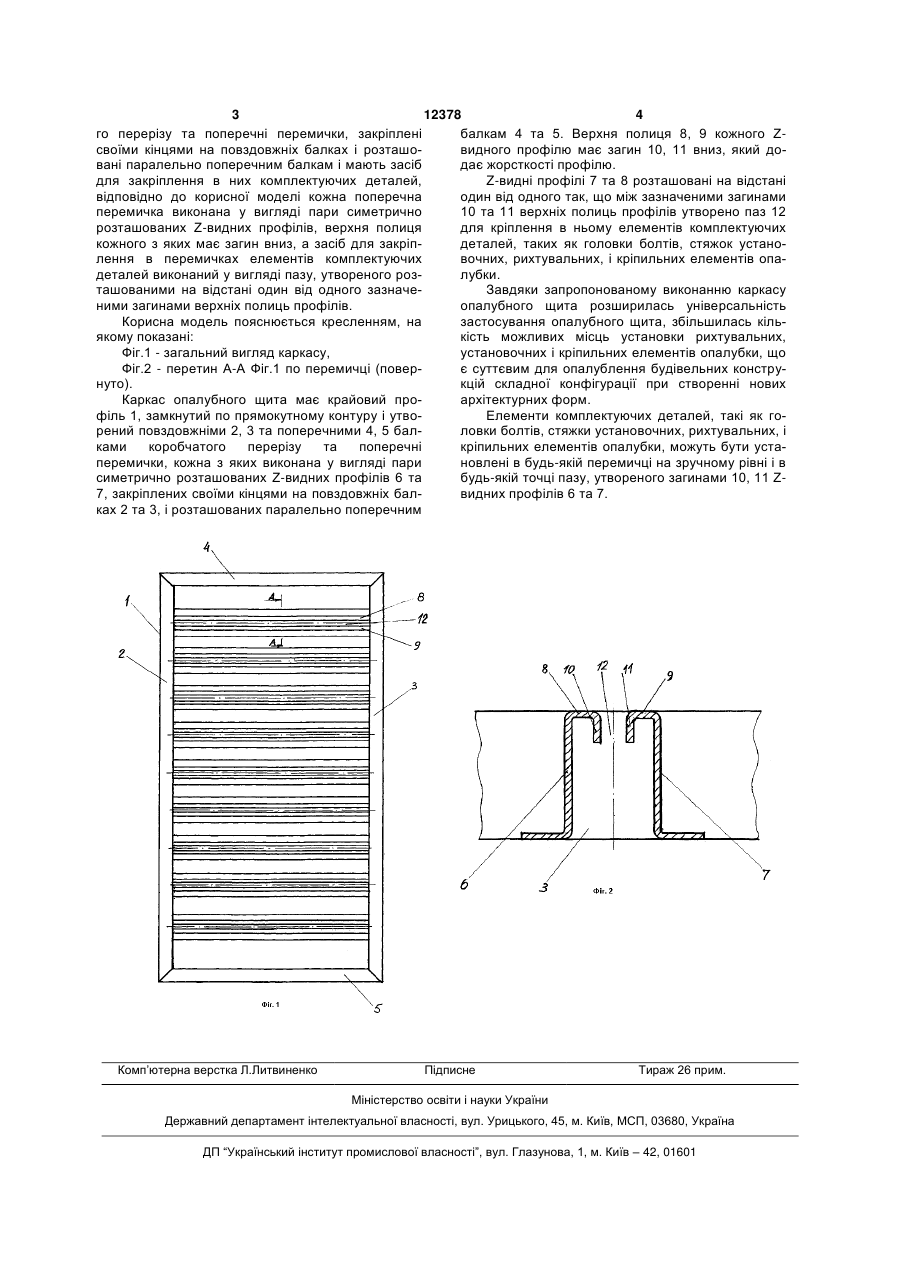

Каркас опалубного щита, що має крайовий профіль, замкнутий по прямокутному контуру і утворений повздовжніми та поперечними балками коробчатого перерізу та поперечні перемички, за 3 12378 4 го перерізу та поперечні перемички, закріплені балкам 4 та 5. Верхня полиця 8, 9 кожного Zсвоїми кінцями на повздовжніх балках і розташовидного профілю має загин 10, 11 вниз, який довані паралельно поперечним балкам і мають засіб дає жорсткості профілю. для закріплення в них комплектуючих деталей, Z-видні профілі 7 та 8 розташовані на відстані відповідно до корисної моделі кожна поперечна один від одного так, що між зазначеними загинами перемичка виконана у вигляді пари симетрично 10 та 11 верхніх полиць профілів утворено паз 12 розташованих Z-видних профілів, верхня полиця для кріплення в ньому елементів комплектуючих кожного з яких має загин вниз, а засіб для закріпдеталей, таких як головки болтів, стяжок устанолення в перемичках елементів комплектуючих вочних, рихтувальних, і кріпильних елементів опадеталей виконаний у вигляді пазу, утвореного розлубки. ташованими на відстані один від одного зазначеЗавдяки запропонованому виконанню каркасу ними загинами верхніх полиць профілів. опалубного щита розширилась універсальність Корисна модель пояснюється кресленням, на застосування опалубного щита, збільшилась кільякому показані: кість можливих місць установки рихтувальних, Фіг.1 - загальний вигляд каркасу, установочних і кріпильних елементів опалубки, що Фіг.2 - перетин А-А Фіг.1 по перемичці (поверє суттєвим для опалублення будівельних конструнуто). кцій складної конфігурації при створенні нових Каркас опалубного щита має крайовий проархітектурних форм. філь 1, замкнутий по прямокутному контуру і утвоЕлементи комплектуючих деталей, такі як горений повздовжніми 2, 3 та поперечними 4, 5 балловки болтів, стяжки установочних, рихтувальних, і ками коробчатого перерізу та поперечні кріпильних елементів опалубки, можуть бути устаперемички, кожна з яких виконана у вигляді пари новлені в будь-якій перемичці на зручному рівні і в симетрично розташованих Z-видних профілів 6 та будь-якій точці пазу, утвореного загинами 10, 11 Z7, закріплених своїми кінцями на повздовжніх балвидних профілів 6 та 7. ках 2 та 3, і розташованих паралельно поперечним Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFrame of falsework screen
Автори англійськоюNesterenko Viktor Oleksandrovych, Shufani Said Tanios
Назва патенту російськоюКаркас опалубочного щита
Автори російськоюНестеренко Виктор Александрович, Шуфані Саїд Таніос
МПК / Мітки
МПК: E04G 9/02
Мітки: щита, каркас, опалубного
