Плавкий мундштук

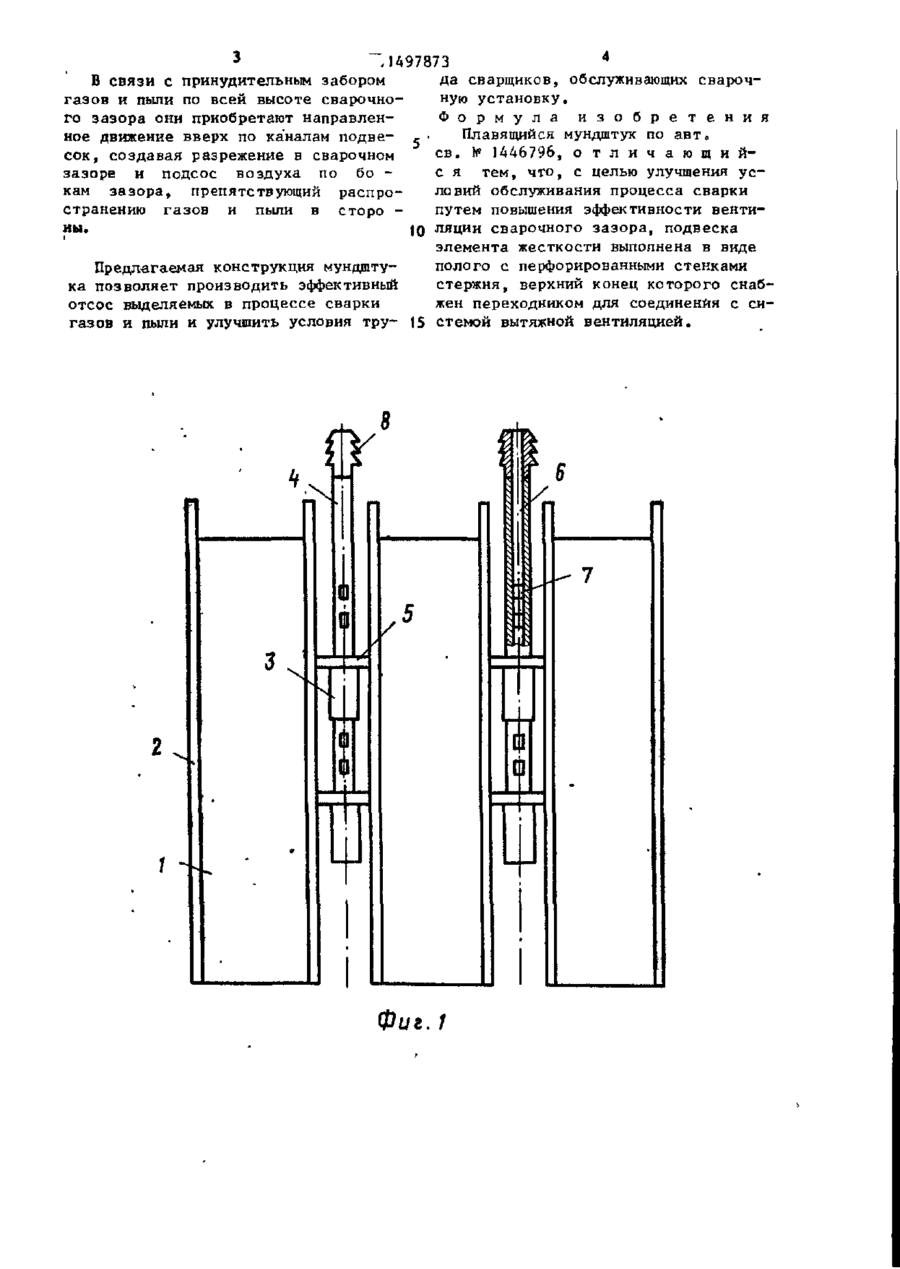

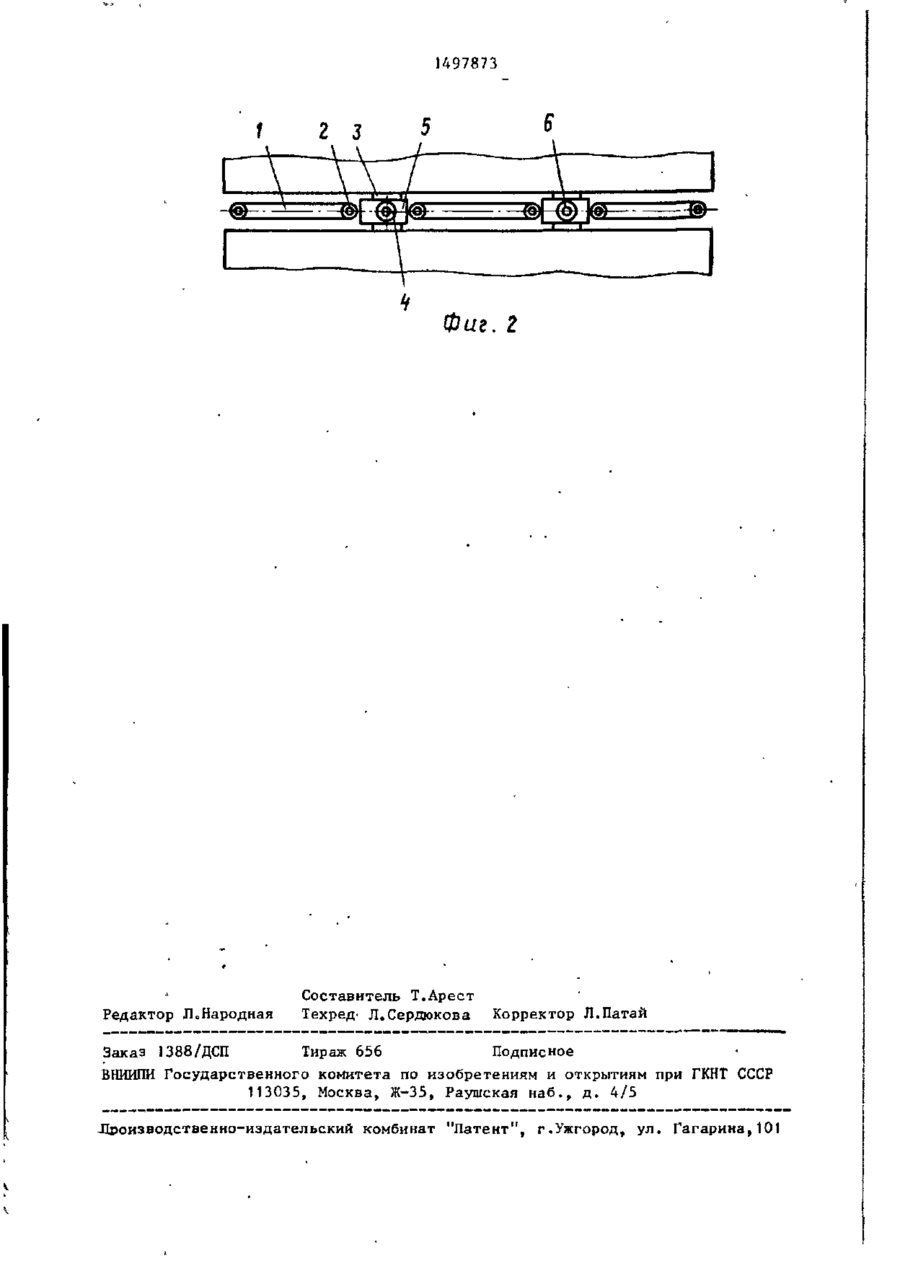

Изобретение относится к сварочному производству, в частности к электрошлаковой сварке плавящимся Изобретение относится к сварочно•му производству, в частности к электрошлаковой сварке плавящимся мундштуком о Целью изобретения является улучшение условий обслуживания электрошлакового процесса путем повышения эффективности вентиляции сварочного зазора о Выполнение подвески в виде полого стержня с перфорацией и переходником для соединения с вентиляцией п о з воляет эффективно отсасывать газы и пыль из сварочного з а з о р а , не допуская их распространения. На фиг.1 изображен плавящийся мундштук;на фиг.2 - то же, план(в з а зоре между свариваемыми деталями). Плавящийся мундштук состоит из пластин 1 с каналами 2 для подачи электродной проволоки. Между пластинами размещены элементы жесткости в виде стальных брусков 3 на подвеске 28-89 •мундштуком. Цель изобретения - улучшение условий обслуживания электрошлакового процесса путем повышения эффективности вентиляции сварочного зазора. Выполнение подвески 4 в виде полого стержня с перфорацией 7 и переходником 8 для соединения с вытяжной вентиляцией позволяет эффективно отсасывать газы и пыль непосредственно из зоны, где они образуются, т„е. из сварочного зазора, не допуская их распространения. Это позволяет улучшить условия труда сварщиков, обслуживающих установку-2 ил. 4 с изоляторами 5. Подвеска 4 выполнена со сквозной полостью 6 и стенки ее перфорированы окнами 7. Верхний конец подвески снабжен переходником для соединения с принудительной вентиляцией, например, штуцером 8. Монтируется и работает мундштук следующим образом. В сварочный зазор устанавливаются пластины \ плавящегося мундштука с зазором между ними в местах установки элементов жесткости до 60 мм. В этот зазор заводят элементы 3 жесткости на подвесках 4 с изоляторами 5. Верхний конец подвески 4 с помощью штуцера 8 соединяют с коллектором вытяжной вентиляции,, В процессе плавления пластин в сварочном зазоре образуются газы и пыль, которые через окна 7 попадают в полость 6 подвесок 4 и отсасываются в систему централизованной вентиляции цеха. СО "Л 497873 В связи с принудительным забором да сварщиков, обслуживающих сварочгазов и пыли по всей высоте сварочноную установку. го зазора они приобретают направленФ о р м у л а и з о б р е т е н и я ное движение вверх по каналам подвеПлавящийся мундштук по а в т о сок, создавая разрежение в сварочном с в . № 1446796, о т л и ч а ю щ и й зазоре и подсос воздуха по бо с я тем, ч т о , с целью улучшения у с кам зазора, препятствующий распроловий обслуживания процесса сварки странению газов и пыли в сторо путем повышения эффективности вентииы. ляции сварочного з а з о р а , подвеска 10 I элемента жесткости выполнена в виде полого с перфорированными стенками Предлагаемая конструкция мундштустержня, верхний конец которого снабка позволяет производить эффективный жен переходником для соединения с сиотсос выделяемых в процессе сварки газов и пыли и улучшить условия тру- 15 стемой вытяжной вентиляцией. Фиг. 1 1497873 Фиг. 2 Редактор ЛоНародная Составитель Т.Арест Техред' Л.Сердюкова Корректор Л.Патай Заказ 1388/ДСП Тираж 656 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Лроизводственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
