Сепаратор магнітний барабанний
Номер патенту: 12561
Опубліковано: 15.02.2006
Автори: Стригунов Павло Миколайович, Лозін Андрій Афонійович, Арсенюк Віталій Михайлович
Формула / Реферат
1. Сепаратор магнітний барабанний, що містить магнітну систему, встановлену всередині немагнітного і неелектропровідного двошарового барабана, внутрішній шар якого виконаний у вигляді порожнистого циліндра, виготовленого з склопластику великої механічної міцності, футерованого зовнішнім шаром, виготовленим із зносостійкого матеріалу, який відрізняється тим, що зовнішній шар барабана виготовлений з поліуретану.
2. Сепаратор магнітний барабанний за п. 1, який відрізняється тим, що зовнішній шар барабана виконаний у вигляді суцільного тонкостінного циліндра.
3. Сепаратор магнітний барабанний за п. 1, який відрізняється тим, що зовнішній шар барабана виконаний розбірним, складеним принаймні з двох частин, з'єднаних між собою механічним кріпленням.
Текст

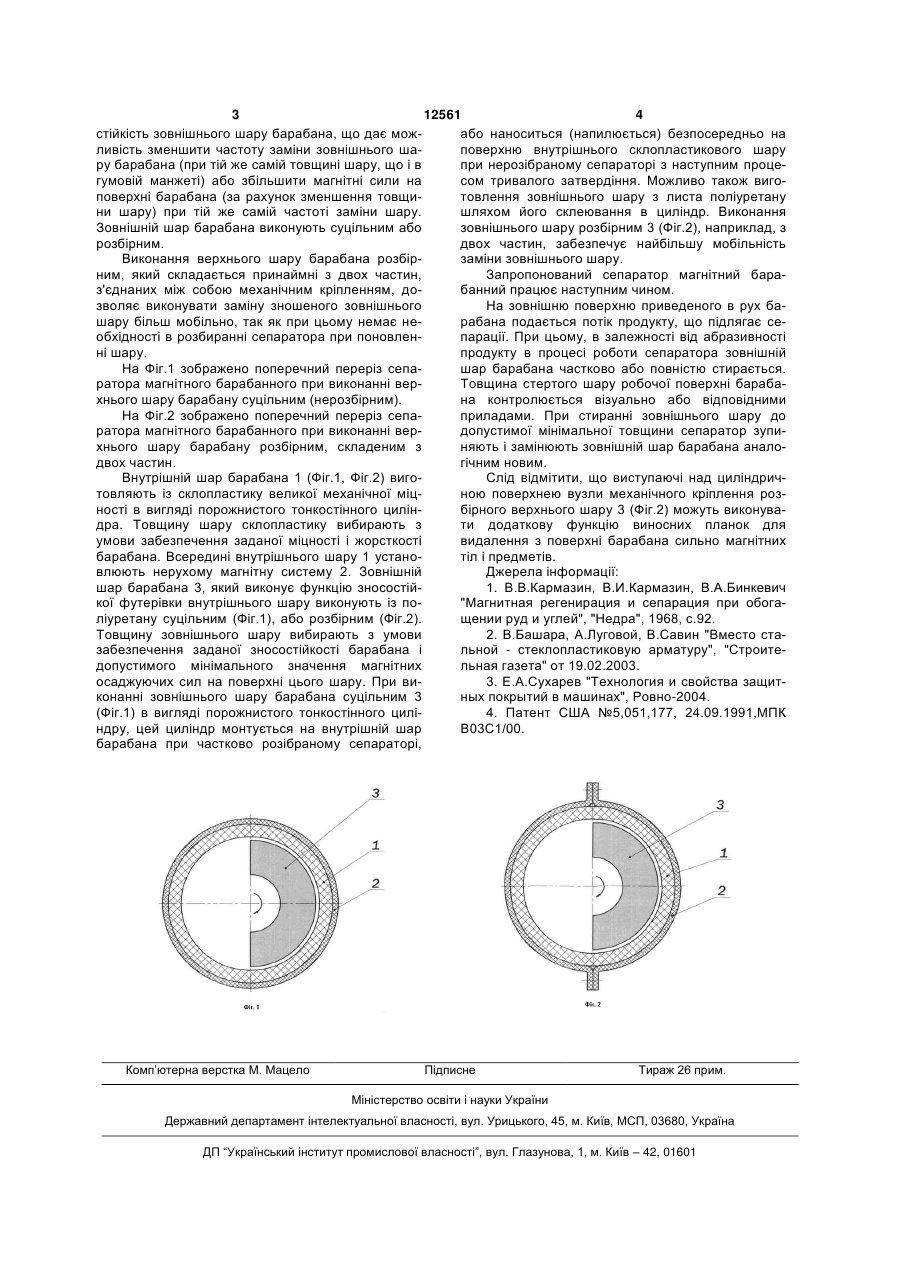

1. Сепаратор магнітний барабанний, що містить магнітну систему, встановлену всередині немагнітного і неелектропровідного двошарового барабана, внутрішній шар якого виконаний у вигляді порожнистого циліндра, виготовленого з склопластику великої механічної міцності, футеро 3 12561 4 стійкість зовнішнього шару барабана, що дає можабо наноситься (напилюється) безпосередньо на ливість зменшити частоту заміни зовнішнього шаповерхню внутрішнього склопластикового шару ру барабана (при тій же самій товщині шару, що і в при нерозібраному сепараторі з наступним процегумовій манжеті) або збільшити магнітні сили на сом тривалого затвердіння. Можливо також вигоповерхні барабана (за рахунок зменшення товщитовлення зовнішнього шару з листа поліуретану ни шару) при тій же самій частоті заміни шару. шляхом його склеювання в циліндр. Виконання Зовнішній шар барабана виконують суцільним або зовнішнього шару розбірним 3 (Фіг.2), наприклад, з розбірним. двох частин, забезпечує найбільшу мобільність Виконання верхнього шару барабана розбірзаміни зовнішнього шару. ним, який складається принаймні з двох частин, Запропонований сепаратор магнітний бараз'єднаних між собою механічним кріпленням, добанний працює наступним чином. зволяє виконувати заміну зношеного зовнішнього На зовнішню поверхню приведеного в рух башару більш мобільно, так як при цьому немає нерабана подається потік продукту, що підлягає сеобхідності в розбиранні сепаратора при поновленпарації. При цьому, в залежності від абразивності ні шару. продукту в процесі роботи сепаратора зовнішній На Фіг.1 зображено поперечний переріз сепашар барабана частково або повністю стирається. ратора магнітного барабанного при виконанні верТовщина стертого шару робочої поверхні барабахнього шару барабану суцільним (нерозбірним). на контролюється візуально або відповідними На Фіг.2 зображено поперечний переріз сепаприладами. При стиранні зовнішнього шару до ратора магнітного барабанного при виконанні вердопустимої мінімальної товщини сепаратор зупихнього шару барабану розбірним, складеним з няють і замінюють зовнішній шар барабана аналодвох частин. гічним новим. Внутрішній шар барабана 1 (Фіг.1, Фіг.2) вигоСлід відмітити, що виступаючі над циліндричтовляють із склопластику великої механічної міцною поверхнею вузли механічного кріплення розності в вигляді порожнистого тонкостінного цилінбірного верхнього шару 3 (Фіг.2) можуть виконувадра. Товщину шару склопластику вибирають з ти додаткову функцію виносних планок для умови забезпечення заданої міцності і жорсткості видалення з поверхні барабана сильно магнітних барабана. Всередині внутрішнього шару 1 устанотіл і предметів. влюють нерухому магнітну систему 2. Зовнішній Джерела інформації: шар барабана 3, який виконує функцію зносостій1. В.В.Кармазин, В.И.Кармазин, В.А.Бинкевич кої футерівки внутрішнього шару виконують із по"Магнитная регенирация и сепарация при обогаліуретану суцільним (Фіг.1), або розбірним (Фіг.2). щении руд и углей", "Недра", 1968, с.92. Товщину зовнішнього шару вибирають з умови 2. В.Башара, А.Луговой, В.Савин "Вместо стазабезпечення заданої зносостійкості барабана і льной - стеклопластиковую арматуру", "Строитедопустимого мінімального значення магнітних льная газета" от 19.02.2003. осаджуючих сил на поверхні цього шару. При ви3. Е.А.Сухарев "Технология и свойства защитконанні зовнішнього шару барабана суцільним 3 ных покрытий в машинах", Ровно-2004. (Фіг.1) в вигляді порожнистого тонкостінного цилі4. Патент США №5,051,177, 24.09.1991,МПК ндру, цей циліндр монтується на внутрішній шар В03С1/00. барабана при частково розібраному сепараторі, Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMagnetic drum separator
Автори англійськоюLozin Andrii Afoniiovych, Stryhunov Pavlo Mykolaiovych, Arseniuk Vitalii Mykhailovych
Назва патенту російськоюСепаратор магнитный барабанный
Автори російськоюЛозин Андрей Афониевич, Стригунов Павел Николаевич, Арсенюк Виталий Михайлович
МПК / Мітки
МПК: B03C 1/14
Мітки: сепаратор, барабанний, магнітний
