Hиткоhаправлювач

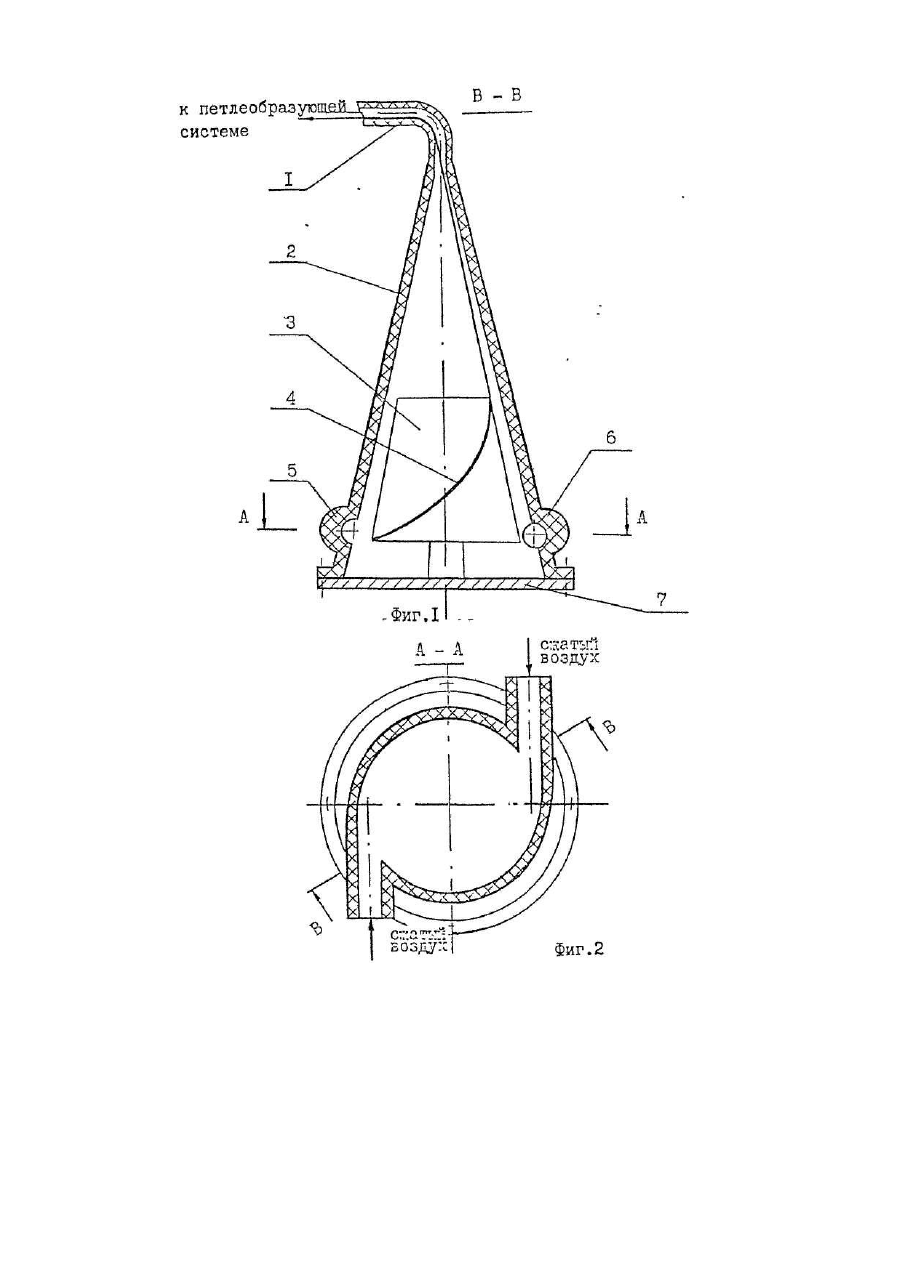

Изобретение относится к области трикотажного машиностроения, в частности, к нитенаправляющим устройствам и Может быть использовано на кулирных трикотажных машинах. Известен также трубчатый нитенаправитель (Патент ФРГ № 295677, МКИ В 65 Η 57/12, опубл. 07.11.91 г.), выполненный в виде цельной изогнутой трубки из синтетического материала, служащей для подачи нити к иглам трикотажной машины при помощи пневмоприспособлений, что исключает необходимости проводки ее через направляющие глазки и позволяет сократить время простоев машины. Однако, ликвидация обрыва нити на участке "бобина -входной конец трубки нитенаправителя" также требует выполнения ручных операций и, соответственно, непроизводительных затрат времени, Кроме того, использование такой конструкции нитенаправителя предполагает баллонирование нити при сходе с бобины в процессе переработки, что приводит к колебаниям ее натяжения и ухудшению качества вырабатываемого трикотажа. Таким образом, в основу изобретения положена задача создать такую конструкцию нитенаправителя, которая обеспечила бы заправку машины нитью при ее обрыве на любом участке нитетрактя без выполнения ручных операций, а также уменьшила бы баллонирование нити, обусловленное сходом ее с бобины, благодаря чему повысится производительность труда и качество вырабатываемого трикотажа. Поставленная задача решена тем, что у нитенаправителя, выполненного в виде цельной изогнутой трубки, согласно изобретению, один из концов изогнутой трубки выполнен расширяющимся в виде прозрачного конусообразного патрубка для установки в него бобины с нитью, снабженного у основания, по крайней мере, двумя соплами, оси которых направлены по касательным к образующей конуса, при этом патрубок снабжен герметичной крышкой, являющейся его основанием. Наличие конусообразного патрубка, охватывающего бобину, позволяет уменьшить баллонирование нити и, соответственно, колебания натяжения при ее переработке, что снижает обрывность и позволяет повысить качество вырабатываемого трикотажа за счет выравнивания его структуры. Введение в конструкцию нитенаправителя у основания конусообразного патрубка, по крайней мере, двух сопел, оси которых направлены по касательным к образующим конуса и герметичного основания позволит осуществлять заправку нити при ее обрыве на любом участке нитетракта машины с помощью сжатого воздуха, что сократит ручные операции и позволит, тем самым, увеличить производительность труда. На фиг. 1 и 2 изображены соответственно продольный и поперечный разрез нитенаправителя. Нитенаправитель выполнен в виде цельной изогнутой трубки 1 из синтетического материала, один конец которой выполнен в виде конусообразного прозрачного патрубка 2 для установки бобины 3 с нитью 4, у основания которого расположены сопла 5 и 6, оси которых направлены по касательным к образующей конуса, а основанием конусообразного патрубка является герметичная крышка 7. Нитенаправитель работает следующим образом. Бобина 3 с намотанной на нее нитью 4 устанавливается на герметичной крышке 7 и помещается в конусообразный патрубок 2. При сматывании с поверхности бобины 3 нити 4 последняя взаимодействует со стенками патрубка 2, что приводит к разбиванию баллона и, соответственно, к снижению колебаний натяжения нити в процессе переработки. При обрыве нити через сопла 5 и 6 в полость патрубка 2 подается сжатый воздух. За счет этого происходит втягивание оборванного конца нити во входное отверстие нитенаправителя и подачи его к вязальной системе машины. В том Случае, если обрыв нити произошел на участке, лежащем на образующей бобины, свободный конец нити отделяется от поверхности потоками сжатого воздуха, циркулирующими в направлении, противоположном намотке, что обеспечивается соответствующей ориентацией сопел. Таким образом, предложенная конструкция нитенаправителя позволяет ликвидировать обрыв нити на любом участке нитетракта без ручных операций и уменьшить колебание натяжения нити, что позволит повысить производительность труда при эксплуатации трикотажного оборудования и качество вырабатываемого трикотажа.
