Круглопасова передача

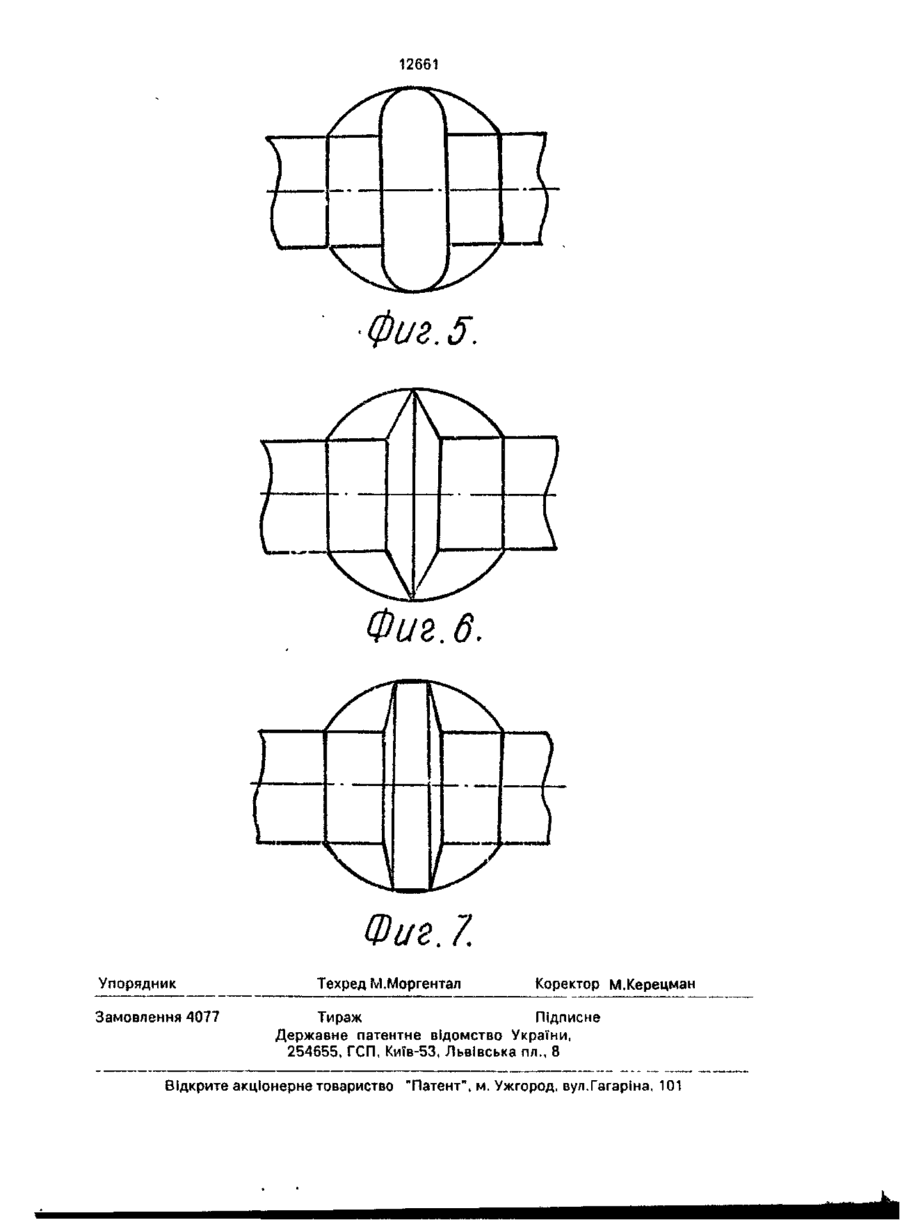

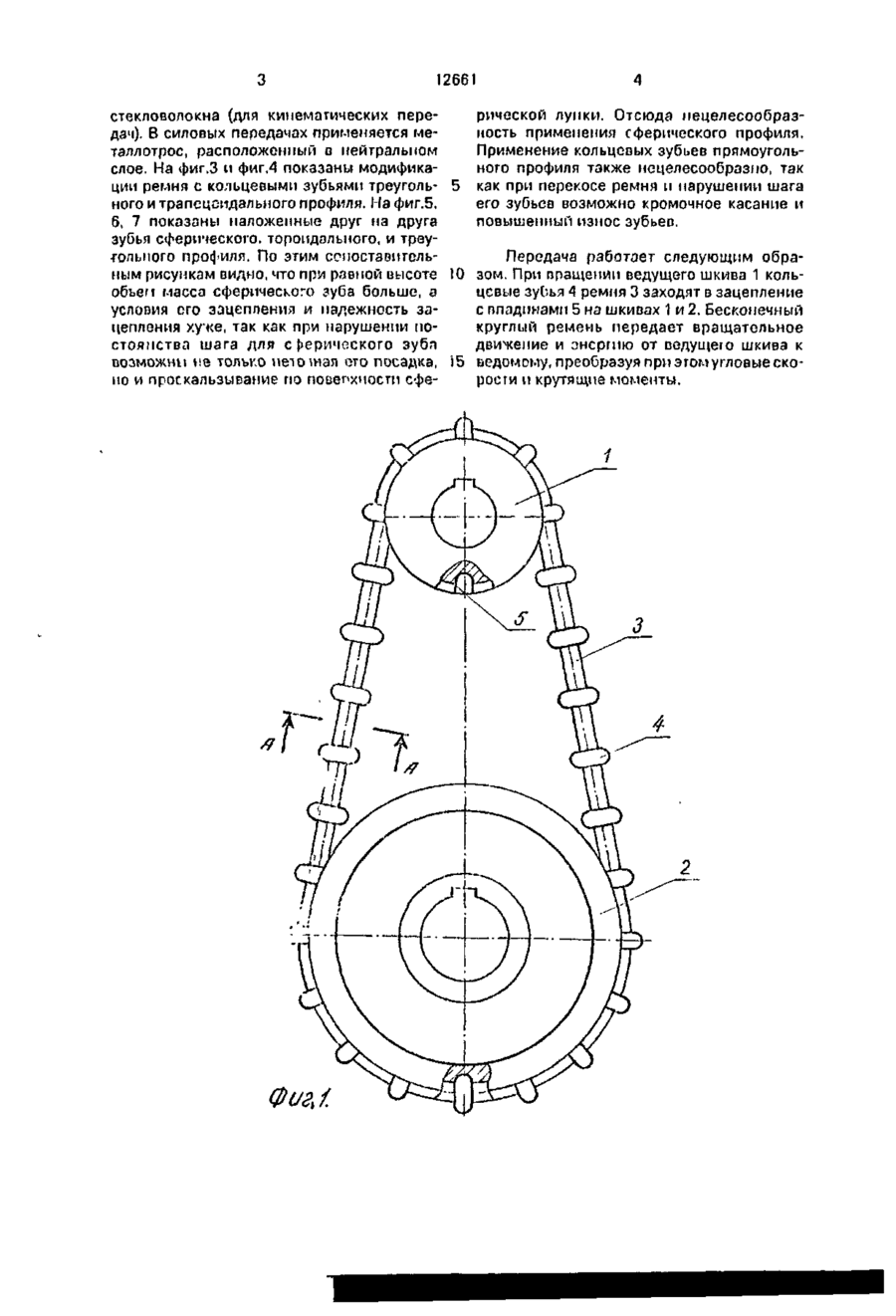

1. Круглоременная передача, содержащая ведущий и ведомый шкивы, охватываю щий их бесконечный круглый ремень, отличающаяся тем, что она снабжена, расположенными на круглом ремне, в виде колец зубьями, или тороидального, или треугольного, или трапецеидального профиля в поперечном сечении, взаимодействующими с соответствующими впадинами, выполненными на ведущем и ведомом шкивах. 2. Передача по п . 1 , о т л и ч а ю щ а я с я тем, что угол при вершине зубьев треугольного и трапецеидального профиля равен соответственно 60° и 30°. Изобретение относится к различным областям техники и может быть использовано для передачи движения, энергии и преобразования угловых скоростей и крутящих моментов. Наиболее близкой по технической сущности к заявленной передаче является круглоременная передача [1]. Она включает ведущий и ведомый шкив и бесконечный круглый ремень. Недостатком ее является непостоянство передаточного отношения и малая передаваемая мощность. Целью данного изобретения является обеспечение постоянства передаточного отношения, повышение передаваемой мощности и надежности передачи. Поставленная цель достигается тем, что круглый ремень содержит кольцевые зубья тороидального, треугольного или трапецеидального профиля. Выбор указанных профилей обусловлен проверенными длительной практикой метрическими, трапецеидальными и круглыми резьбами. Нагрузки на резьбы воспринимаются их боковыми поверхностями. Поэтому важное значение для восприятия нагрузок имеет угол наклона боковых поверхностей, на которые действуют нагрузки, или угол при вершине профиля резьбы. Для треугольной резьбы угол при вершине профиля равен 60°, для трапецеидальной - 30°. По аналогии с резьбами для кольцевого зуба треугольного профиля угол при вершине профиля равен 60°. а для трапецеидального профиля - 30°. Круглоременная зубчатая передача обладает свойствами передачи с двусторонним зубчатым ремнем. Поэтому она может иметь несколько ведомых шкивов. Сущность изобретения поясняется чертежами, на которых: На фиг.1 показана данная передача. Передача содержит ведущий и ведомый шкивы 1 и 2, бесконечный круглый ремень 3 с зубьями 4 тороидального профиля, которые взаимодействуют с ответными впадинами 5 на шкивах. На фиг.2 показано поперечное сечение А-А круглого ремня. Позицией 6 показан тянущий слой из полиэфирного волокна или С > о О 1266 стекловолокна (для кинематических перерической лунки. Отсюда нецелесообраздач). В силовых передачах применяется меность применения сферического профиля. таллотрос, расположенный в нейтральном Применение кольцевых зубьев прямоугольслое. На фиг.З и фиг.4 показаны модификаного профиля также нецелесообразно, так ции ремня с кольцевыми зубьями треуголькак при перекосе ремня и нарушении шага ного и трапецеидального профиля. На фиг.5, его зубьев возможно кромочное касание и 6, 7 показаны наложенные друг на друга повышенный износ зубьео. зубья сферического, тороидального, и треугольного профиля. По этим сопоставительПередача работает следующим обраным рисункам видно, что при равной высоте 10 зом. При пращении ведущего шкива 1 кольобьеп масса сферического зуба больше, а цевые зуОья А ремня 3 заходят в зацепление условия его зацеппения и надежность зас ппадпнамп 5 на шкивах 1 и 2. Бесконечный цепления хучсе, так как при нарушении покруглый ремень передает вращательное стоянства шага для сферического зуба движение и энергию от ведущего шкива к шззможнп не только пето т а л его посадка, 15 ведомому, преобразуя при этом угловые сконо и проскальзывание по поверхности сферости и крутящие моменты. Фиг, і 19921 12661 -фиг. 5. Фиг. б. Фиг. 7. Упорядник Замовлення 4077 Техред М.Моргентал Коректор М.Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
