Збиральний агрегат
Номер патенту: 9073
Опубліковано: 30.09.1996
Автори: Самойленко Олєксандр Філіпповиі, Ярмашєв Юрій Ніколаєвич, Гончаров Борис Іванович, Голубєв Ігор Костянтинович, Поправко Олександр Никифорович, Рижих Михайло Олександрович
Формула / Реферат
Формула изобретения
Уборочный агрегат, включающий самоходное шасси, режущий аппарат, наклонный транспортер, материалопровод с дефлектором и прицепную тележку, отличающийся тем, что, с целью снижения потерь убираемой культуры, дефлектор снабжен отражателями, установленными с возможностью поворота в горизонтальной плоскости и связанными через следящий механизм с системой рулевого управления самоходного шасси.
Текст

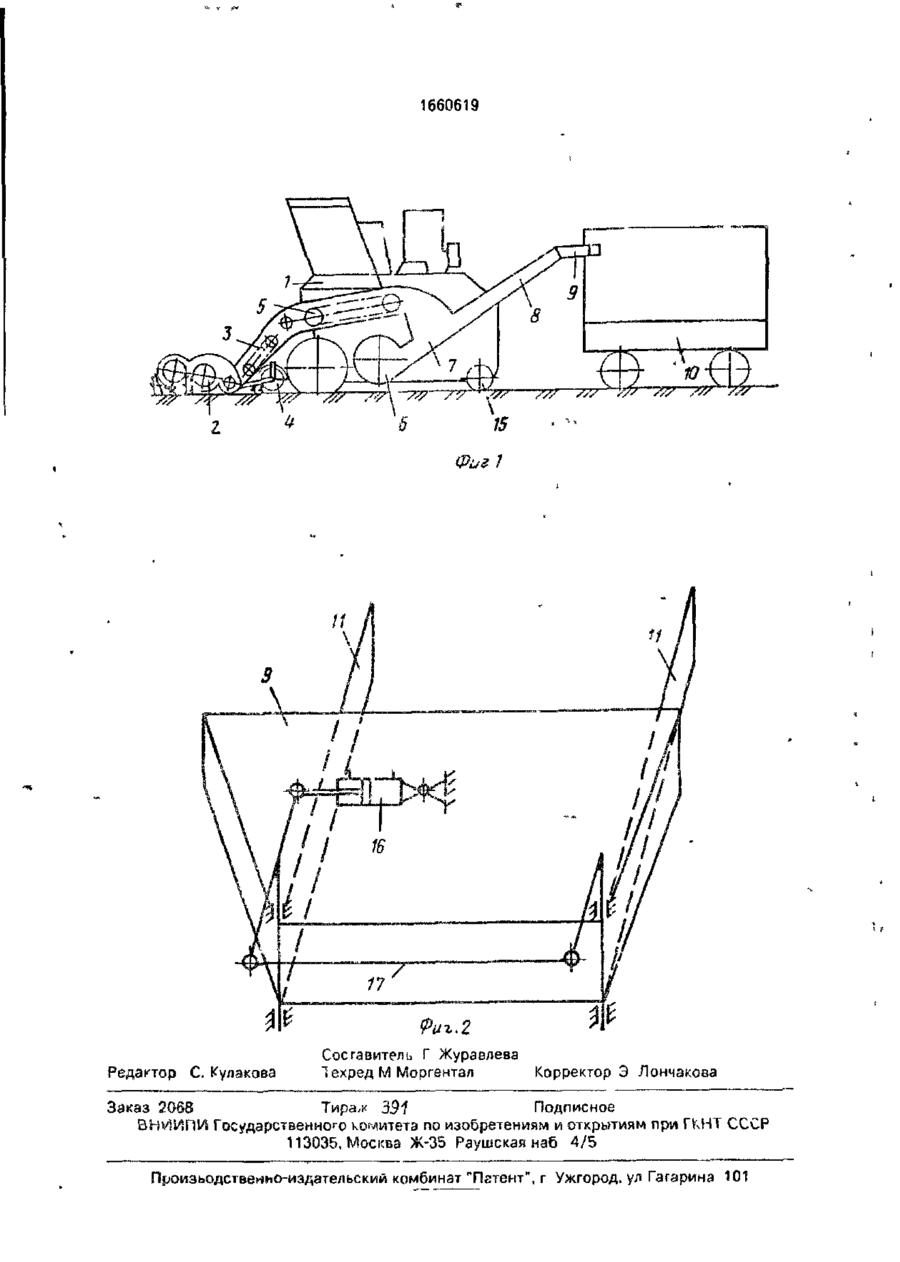

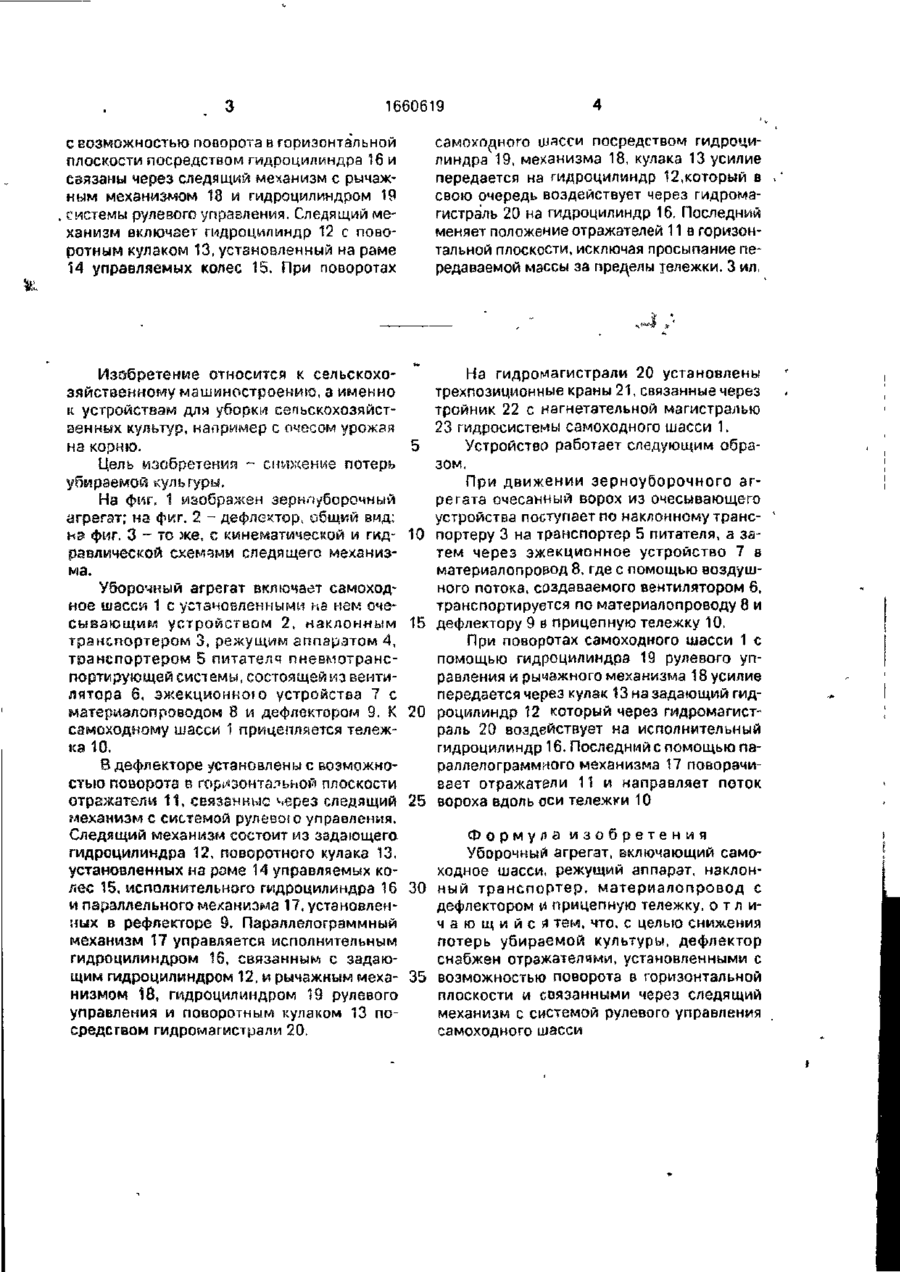

Изобретение относится к сельскохозяйственному машиностроению, а именно к устройствам для уборки сельскохозяйственных культур, например, с очесом урожая на корню Цель изобретения - снижение потерь убираемой культуры. Предложенное устройство включает самоходное шасси, материалопровод с дефлектором и отражателями 11, расположенными над прицепной тележкой, причем отражатели установлены О ON 18 Фигз 1660619 4 с возможностью поворота в горизонтальной плоскости посредством гидроцилиндра 16 и связаны через следящий механизм с рычажным механизмом 18 и гидроцилиндром 19 системы рулевого управления. Следящий механизм включает гидроцилиндр 12 с поворотным кулаком 13, установленный на раме 14 управляемых колес 15. При поворотах самоходного шасси посредством гидроцилиндра 19, механизма 18, кулака 13 усилие передается на гидроцилиндр 12,который в свою очередь воздействует через гидромагистраль 20 на гидроцилиндр 16. Последний меняет положение отражателей 11 в горизонтальной плоскости, исключая просыпание передаваемой массы за пределы тележки. 3 ил, Изобретение относится к сельскохозяйственному машиностроению, з именно к устройствам дли уборки сепьскохозяйстаенных культур, например с очесом урожая на корню. Цель изобретения ~ снижение потерь убираемой культуры. На фиг, 1 изображен зерноуборочный агрегат; на
ДивитисяДодаткова інформація
Автори англійськоюPopravko Oleksandr Nykyforovych, Honcharov Borys Ivanovych, Holubiev Ihor Kostiantynvych
Автори російськоюПоправко Александр Никифорович, Гончаров Борис Иванович, Голубев Игорь Константинович
МПК / Мітки
МПК: A01D 41/12, A01D 90/00
Мітки: агрегат, збиральний
