Кільцевий скребковий конвеєр, замкнений в горизонтальній площині

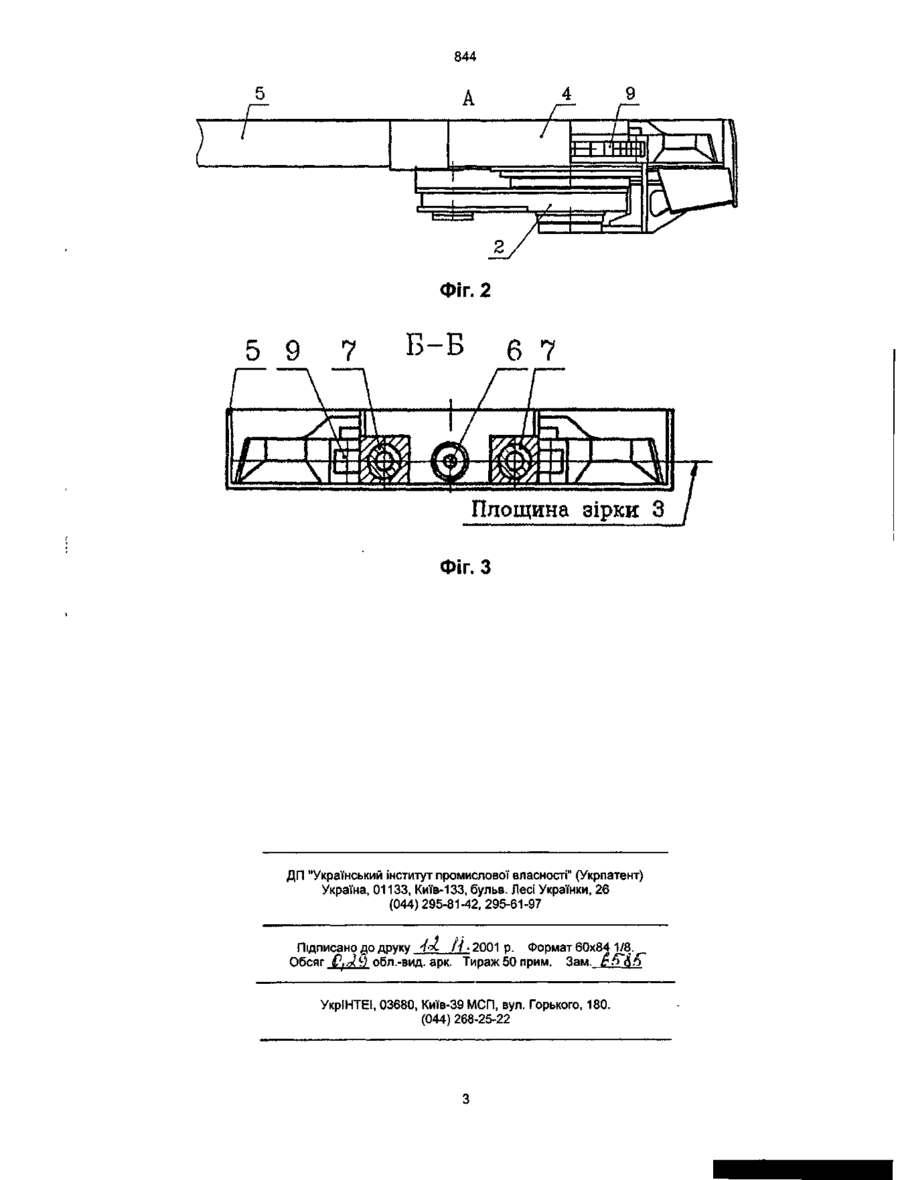

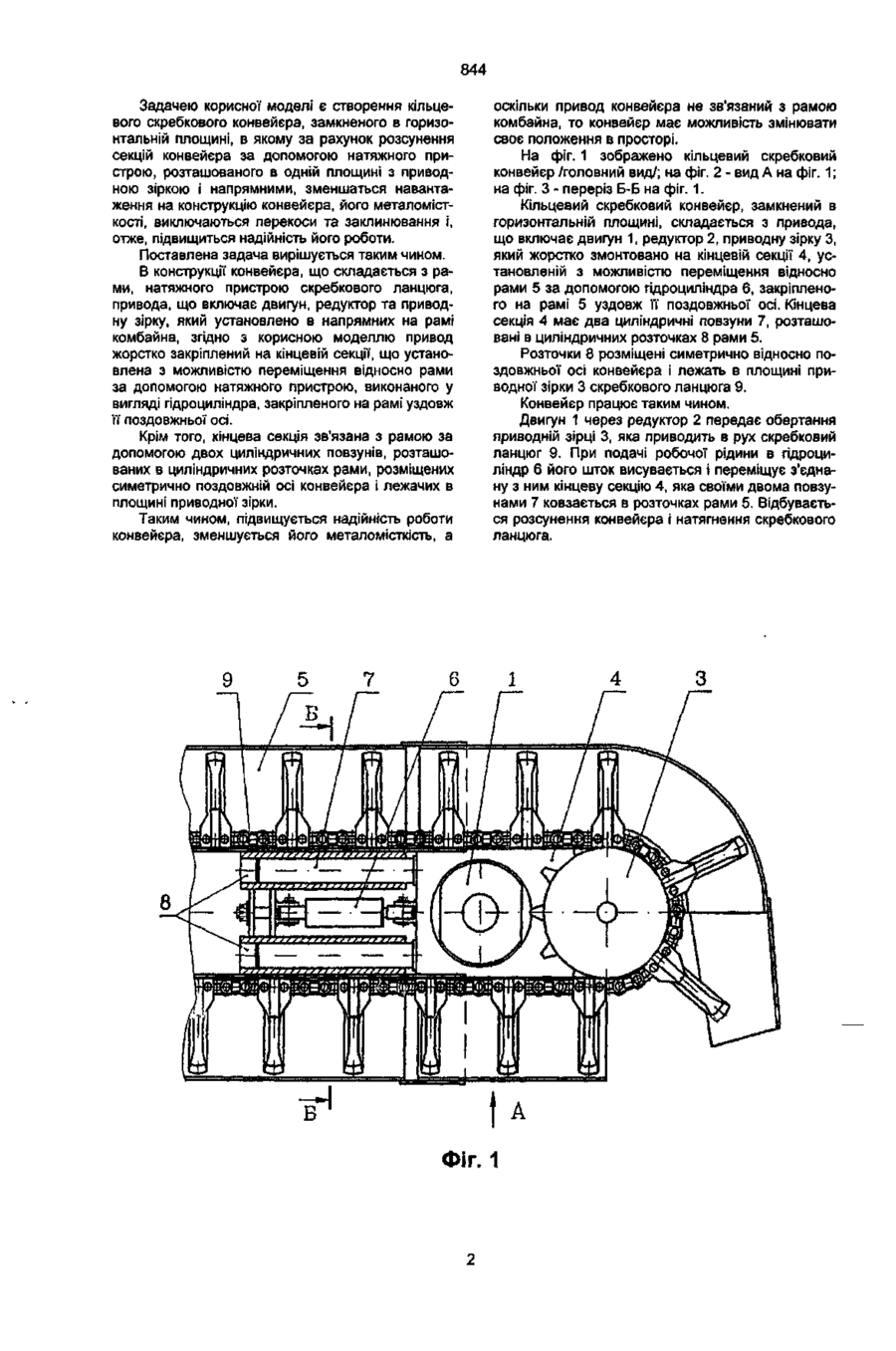

1. Кільцевий скребковий конвейєр, замкнений в горизонтальній площині, що складається з рами, натяжного пристрою скребкового ланцюга, привода, який включає двигун, редуктор і привідну зірку, який відрізняється тим, що привід жорстко закріплений на кінцевій секції, що установлена з можливістю переміщення відносно рами за допомогою натяжного пристрою, виконаного у вигляді гідроциліндра, закріпленого на рамі уздовж її поздовжньої осі. 2. Конвейєр за п.1, який відрізняється тим, що кінцева секція зв'язана з рамою за допомогою двох циліндричних повзунів, розташованих в циліндричних розточках рами, розміщених симетрично відносно поздовжньої осі конвейєра в пло Корисна модель стосується гірничої промисловості, зокрема, конвейєрів, і може використовуватися в гірничих машинах. Є скребкові конвейєри гірничих прохідницьких комбайнів /патенти № 10399А, Е21С27/24, 1999 р. та № 10326А, Е21С27/24, 1996 p./, гірничопрохідницького комбайна /патент № 23038 і патент на цей винахід RM 2069747/; комбайна ПК-9р, описаного з книзі: Я.И. Базер и др. "Проходческие комбайны", Москва, "Недра", 1974 р., с. 118. Указані конвейєри складаються з рами, натяжного пристрою скребкового ланцюга, привода, що включає двигун, редуктор і приводну зірку. Недоліком даних конвейєрів є те, що натягнення скребкового ланцюга відбувається за рахунок переміщення в напрямних пазах рами конвейєра усього привода або частини привода /головки/, з'єднаної з редуктором за допомогою телескопічного шліцьового вала. В конструкціях цих конвейєрів застосовані два приводи по обидва боки рами конвейєра, які передадуть крутний момент на приводну зірку. При такій конструкції натягнення скребкового ланцюга здійснюється двома гвинтовими парами з пружинними амортизаторами, розташованими по обидва боки рами конвейєра. Це призводить при нерівномірному натягненні до перекосу осі приводної зірки, до підвищеної вібрації приводного механізму, заклинюванню конвейєра або до сходу скребкового ланцюга із зірки. Описані вище конвейєри є за своєю конс трукцією кільцевими скребковими конвейєрами, замкненими у вертикальній площині. Найбільш близьким до корисної моделі за технічною суттю і результатом, що досягається, є кільцевий скребковий конвейєр комбайна ПК-ЗМ, описаний у книзі: Я.И. Базер и др. "Проходческие комбайны", Москва, "Недра", 1974 р., с. 101, 102, 105. Відомий кільцевий скребковий конвейер, замкнений в горизонтальній площині складається з рами конвейєра, привода, що включає двигун, редуктор і приводну зірку, установлену з можливістю переміщення по напрямних відносно рами конвейєра за допомогою натяжного пристрою, виконаного у вигляді гвинта з кульовою опорою. Недоліком цього конвейєра є часте його заклинювання і утрудненість процесу натягнення за допомогою гвинта через те, що приводна зірка, натяжний гвинт і напрямні, по чому переміщується привод конвейєра, розташовані не в одній площині, і навантаження, які виникають при роботі, спричиняють указані недоліки. Крім того, внаслідок консольного розташування редуктора з приводною зіркою у відношенні до напрямних, розташованих на рамі комбайна, навантаження, що виникають, передаються на конструкцію рами комбайна, що спричиняє необхідність підвищення її міцності і збільшення трудомісткості виготовлення. Через те, що привод змонтований на рамі комбайна, такий конвейєр є стаціонарним у відношенні до комбайна. ІИНІ ПРИВІІ 00 844 Задачею корисної моделі є створення кільцевого скребкового конвейєра, замкненого в горизонтальній площині, в якому за рахунок розсунення секцій конвейєра за допомогою натяжного пристрою, розташованого в одній площині з приводною зіркою і напрямними, зменшаться навантаження на конструкцію конвейєра, його металомісткості, виключаються перекоси та заклинювання і, отже, підвищиться надійність його роботи. Поставлена задача вирішується таким чином. В конструкції конвейєра, що складається з рами, натяжного пристрою скребкового ланцюга, привода, що включає двигун, редуктор та приводну зірку, який установлено в напрямних на рамі комбайна, згідно з корисною моделлю привод жорстко закріплений на кінцевій секції, що установлена з можливістю переміщення відносно рами за допомогою натяжного пристрою, виконаного у вигляді гідроциліндра, закріпленого на рамі уздовж її поздовжньої осі. Крім того, кінцева секція зв'язана з рамою за допомогою двох циліндричних повзунів, розташованих в циліндричних розточках рами, розміщених симетрично поздовжній осі конвейєра і лежачих в площині приводної зірки. Таким чином, підвищується надійність роботи конвейєра, зменшується його металомісткість, а оскільки привод конвейєра не зв'язаний з рамою комбайна, то конвейєр має можливість змінювати своє положення в просторі. На фіг. 1 зображено кільцевий скребковий конвейєр /головний вид/; на фіг. 2 - вид А на фіг. 1; на фіг. З - переріз Б-Б на фіг. 1. Кільцевий скребковий конвейєр, замкнений в горизонтальній площині, складається з привода, що включає двигун 1, редуктор 2, приводну зірку З, який жорстко змонтовано на кінцевій секції 4, установленій з можливістю переміщення відносно рами 5 за допомогою гідроциліндра 6, закріпленого на рамі 5 уздовж її поздовжньої осі. Кінцева секція 4 має два циліндричні повзуни 7, розташовані в циліндричних розточках 8 рами 5. Розточки 8 розміщені симетрично відносно поздовжньої осі конвейєра і лежать в площині приводної зірки 3 скребкового ланцюга 9. Конвейєр працює таким чином. Двигун 1 через редуктор 2 передає обертання приводній зірці 3, яка приводить в рух скребковий ланцюг 9. При подачі робочої рідини в гідроциліндр 6 його шток висувається і переміщує з'єднану з ним кінцеву секцію 4, яка своїми двома повзунами 7 ковзається в розточках рами 5. Відбувається розсунення конвейєра і натягнення скребкового ланцюга. ФІГ. 1 Фіг. 2 5 9 7 б 7 Б-Б Площина зірки З Фіг. З ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 Підписано до друку Уос /У. 2001 р. Формат 60x84 1/8. Обсяг €f J. 0 обл.-вид. арк. Тираж 50 прим. Зам. £ / Г ^ / Г УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
