Спосіб ручного виготовлення трубчастого кільця

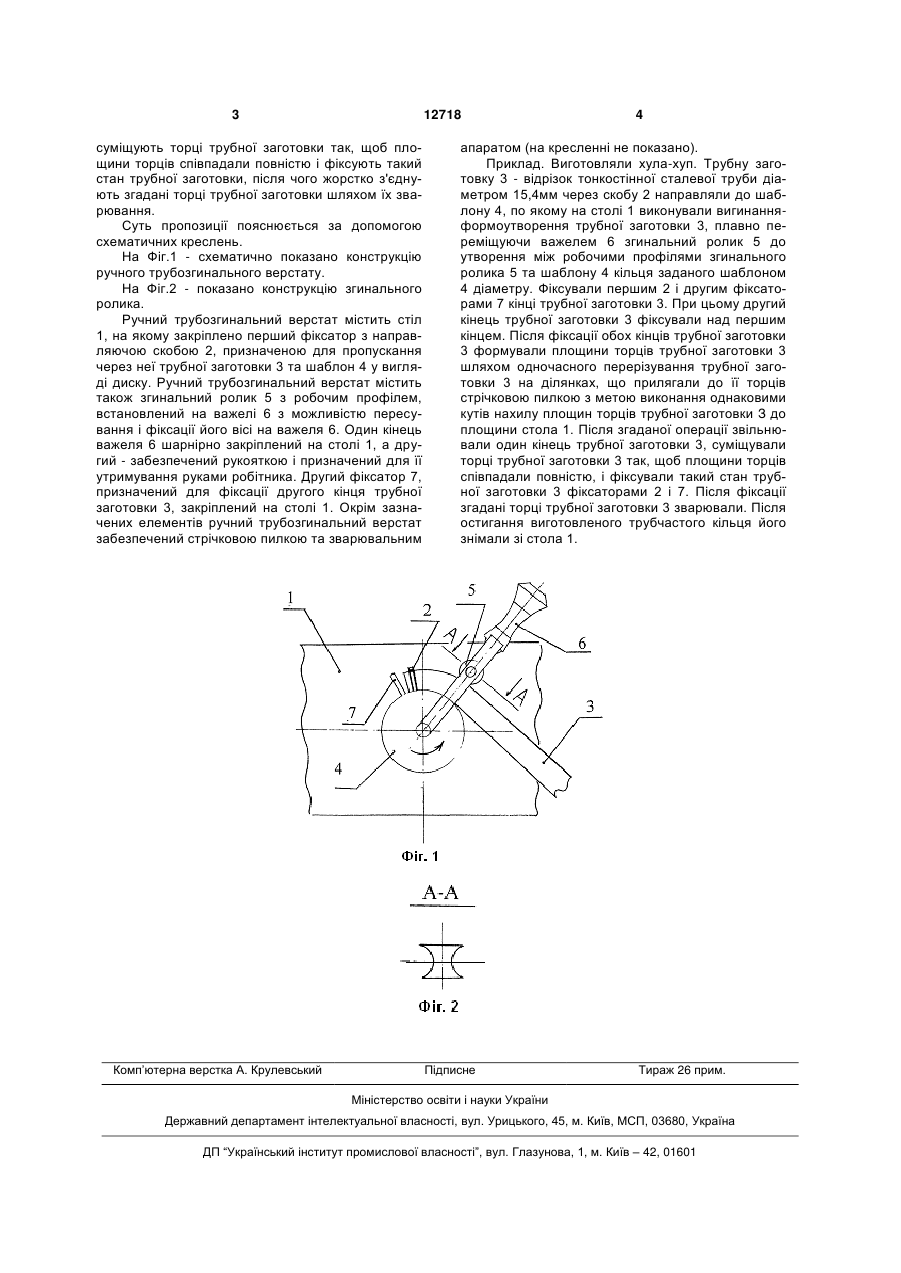

1. Спосіб ручного виготовлення трубчастого кільця, що включає операції консольного закріплення трубної заготовки на шаблоні ручного трубозгинального верстата, вигинанняформоутворення трубної заготовки по шаблону робочим профілем згинального ролика до утворення розірваного кільця, формування площин 3 12718 суміщують торці трубної заготовки так, щоб площини торців співпадали повністю і фіксують такий стан трубної заготовки, після чого жорстко з'єднують згадані торці трубної заготовки шляхом їх зварювання. Суть пропозиції пояснюється за допомогою схематичних креслень. На Фіг.1 - схематично показано конструкцію ручного трубозгинального верстату. На Фіг.2 - показано конструкцію згинального ролика. Ручний трубозгинальний верстат містить стіл 1, на якому закріплено перший фіксатор з направляючою скобою 2, призначеною для пропускання через неї трубної заготовки 3 та шаблон 4 у вигляді диску. Ручний трубозгинальний верстат містить також згинальний ролик 5 з робочим профілем, встановлений на важелі 6 з можливістю пересування і фіксації його вісі на важеля 6. Один кінець важеля 6 шарнірно закріплений на столі 1, а другий - забезпечений рукояткою і призначений для її утримування руками робітника. Другий фіксатор 7, призначений для фіксації другого кінця трубної заготовки 3, закріплений на столі 1. Окрім зазначених елементів ручний трубозгинальний верстат забезпечений стрічковою пилкою та зварювальним Комп’ютерна верстка А. Крулевський 4 апаратом (на кресленні не показано). Приклад. Виготовляли хула-хуп. Трубну заготовку 3 - відрізок тонкостінної сталевої труби діаметром 15,4мм через скобу 2 направляли до шаблону 4, по якому на столі 1 виконували вигинанняформоутворення трубної заготовки 3, плавно переміщуючи важелем 6 згинальний ролик 5 до утворення між робочими профілями згинального ролика 5 та шаблону 4 кільця заданого шаблоном 4 діаметру. Фіксували першим 2 і другим фіксаторами 7 кінці трубної заготовки 3. При цьому другий кінець трубної заготовки 3 фіксували над першим кінцем. Після фіксації обох кінців трубної заготовки 3 формували площини торців трубної заготовки 3 шляхом одночасного перерізування трубної заготовки 3 на ділянках, що прилягали до її торців стрічковою пилкою з метою виконання однаковими кутів нахилу площин торців трубної заготовки З до площини стола 1. Після згаданої операції звільнювали один кінець трубної заготовки 3, суміщували торці трубної заготовки 3 так, щоб площини торців співпадали повністю, і фіксували такий стан трубної заготовки 3 фіксаторами 2 і 7. Після фіксації згадані торці трубної заготовки 3 зварювали. Після остигання виготовленого трубчастого кільця його знімали зі стола 1. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
