Тарілчаста пружина

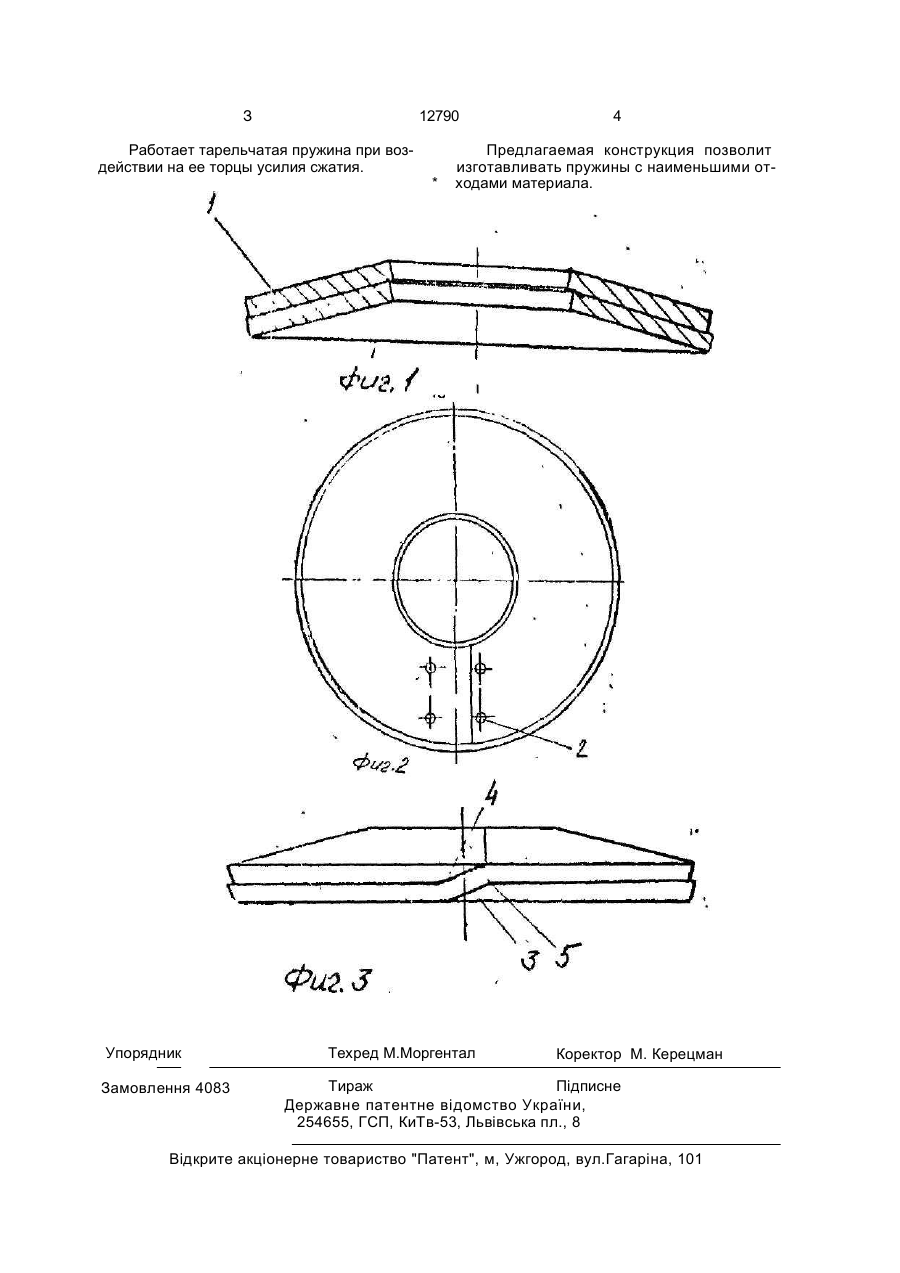

1. Тарельчатая пружина, содержащая витки полосы в виде винтовой спирали, концы которой имеют наклонные срезы, о т л и ч а ю щ а я с я тем, что витки плотно сопряжены между собой, а каждый из концов жестко связан с соседним витком. 2, Пружина лоп.1, о т л и ч а ю щ а я с я тем. что угол наклона витков в зоне сопряжения между концами соответствует наклонному срезу. Изобретение относится к общему машиностроению, а именно к конструкции тарельчатых пружин. Известна тарельчатая пружина, выполненная в виде конической кольцеобразной шайбы (авт. св. СССР № 1326814, кл. F 16 F 1/32). К недостатку приведенной конструкции относятся низкие упругие характеристики. Наиболее близкой по технической сущности к предложенному изобретению является тарельчатая пружина, содержащая витки полосы в виде винтовой спирали, концы которой имеют наклонные срезы (Патент Австрии Ns 362629, кл. F 16 F 3/02, 47а, 19/02, 1981 (прототип). К недостатку приведенной пружины относится низкая жесткость. Цель изобретения является повышение жесткости. Поставленная цель достигается за счет того, что витки пружины плотно сопряжены между собой, а каждый из концов жестко связан с соседним витком. Угол наклона витков в зоне сопряжения между концами соответствует наклонному срезу. Сущность изобретения поясняется чертежами, где: на фиг 1 изображен вариант конструкции тарельчатой пружины, сечение; на фиг.2 - то же, вид сверху; на фиг.З то же, вид сбоку. Тарельчатая пружина содержит витки 1 (фиг.1) полосы, выполненные в виде винтовой спирали. Каждый из концов полосы жестко сеязан с соседним витком 1 винтовой спирали, например, контактной сваркой, заклепочным соединением 2 (фиг.2) и др. Конец одного витка винтовой спирали плотно сопряжен с началом другого витка винтовой спирали переходным участком 3 (фиг 3). Угол наклона начала 4 и конца 5 реза полосы в зоне сопряжения с переходным участком 3 соответствует форме переходного участка 3 винтовой спирали. Технология-изготовления пружины состоит из навиоки полосы в спираль конической формы на ребро. С > ю о о З 12790 Работает тарельчатая пружина при воздействии на ее торцы усилия сжатия. Упорядник Замовлення 4083 * 4 Предлагаемая конструкция позволит изготавливать пружины с наименьшими отходами материала. Техред М.Моргентал Коректор М. Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м, Ужгород, вул.Гагаріна, 101
