Кільцева пружина м.м.рахманова
Формула / Реферат

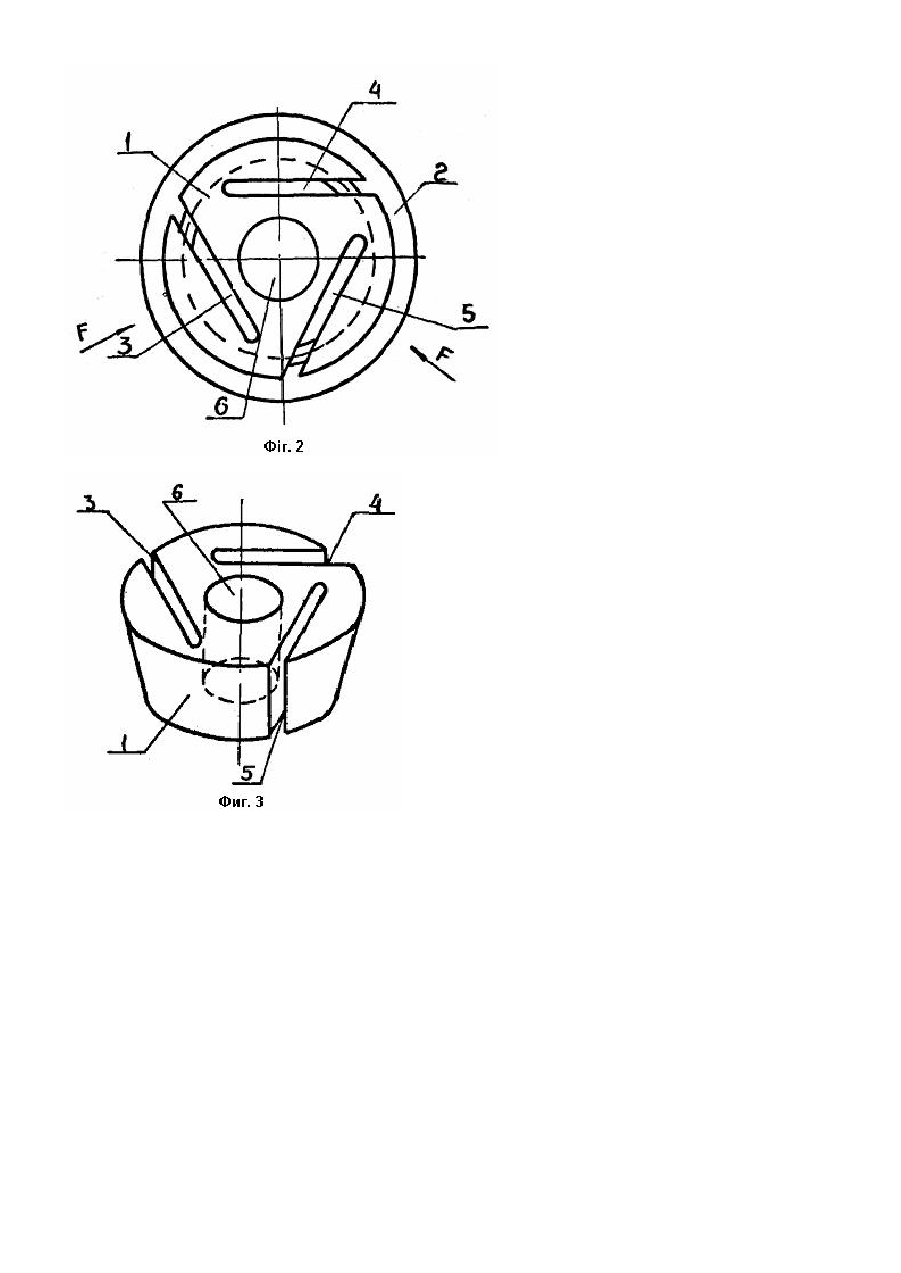

Кольцевая пружина, содержащая внутренние и наружные упругие кольца, сопрягающиеся по коническим поверхностям, отличающаяся тем, что во внутреннем кольце выполнены тангенциальные прорези.
Текст
Изобретение относится к области машиностроения. Известна кольцевая пружина, содержащая внутреннее и наружное упругие кольца с сопрягающимися коническими поверхностями [1]. Недостатком известной конструкции является небольшая величина упругого рабочего хода и большая разница в величинах напряжений во внутреннем кольце, испытывающем сжатие, и наружном кольце, работающем на растяжение, что приводит к недостаточной амортизационной способности конструкции в целом. Прототипом изобретения является кольцевая пружина, содержащая внутренние и наружное упругие кольца, сопрягающиеся по коническим поверхностям [2]. Однако, выполнение в наружном кольце продольных прорезей снижает надежность работы такой пружины. В основу изобретения поставлена задача усовершенствования кольцевой пружины путем повышения надежности и податливости. Технический результат при осуществлении изобретения заключается в повышении амортизационной способности кольцевой пружины, что имеет значение для эффективной работы буферных устройств механизмов и машин. Поставленная задача решается тем, что в кольцевой пружине, содержащей внутренние и наружные упругие кольца, сопрягающиеся по коническим поверхностям, согласно изобретению во внутреннем кольце выполнены тангенциальные прорези. Указанное отличие является существенным, так как выполнение во внутреннем упругом кольце тангенциальных прорезей исключает возможность заклинивания последнего в наружном кольце и повышает надежность и податливость кольцевой пружины. На фиг. 1 изображен общий вид кольцевой пружины, разрез; на фиг. 2 - то же, вид в плане; на фиг. 3 показано внутреннее кольцо в изометрии. Кольцевая пружина содержит внутренние 1 и наружное 2 упругие кольца, сопрягающиеся по коническим поверхностям. Внутренние кольца выполнены с тангенциальными прорезями 3, 4 и 5. Работает кольцевая пружина следующим образом. При осевом перемещении колец 1 под действием нагрузки "Р" происходит деформация колец 1 и 2 в пределах упругости с накапливанием потенциальной энергии. За счет радиальных сил "F" первоначально деформируются· в пределах прорезей 3, 4, 5 части внутреннего кольца 1, а затем осуществляется сжатие колец 1 наружным кольцом 2, испытывающим растяжение. При снятии или уменьшении величины нагрузки "Р" подвижные детали пружины возвращаются в исходное положение за счет потенциальной энергии упругих колец. Выполнение тангенциальных прорезей во внутреннем упругом кольце обеспечивает повышение амортизационной способности и эффективности работы кольцевой пружины.
ДивитисяДодаткова інформація
Назва патенту англійськоюRakhmanovs circular spring
Автори англійськоюRakhmanov Mykola Mykolaiovych
Назва патенту російськоюКольцевая пружина рахманова
Автори російськоюРахманов Николай Николаевич
МПК / Мітки
МПК: F16F 1/02
Мітки: кільцева, пружина, м.м.рахманова
