Номер патенту: 12795
Опубліковано: 15.03.2006
Автори: Хомяк Олег Миколайович, Піпа Борис Федорович, Мачульський Валерій Борисович
Формула / Реферат
Муфта, що містить ведучу та ведену півмуфти, причому ведуча півмуфта розташована всередині веденої півмуфти та містить ступицю і пружний елемент, яка відрізняється тим, що пружний елемент додатково оснащено фрикційними колодками, прикріпленими до зовнішньої його поверхні, а внутрішня поверхня пружного елемента прикріплена до ступиці, при цьому пружний елемент виконано у вигляді еластичної шини.
Текст

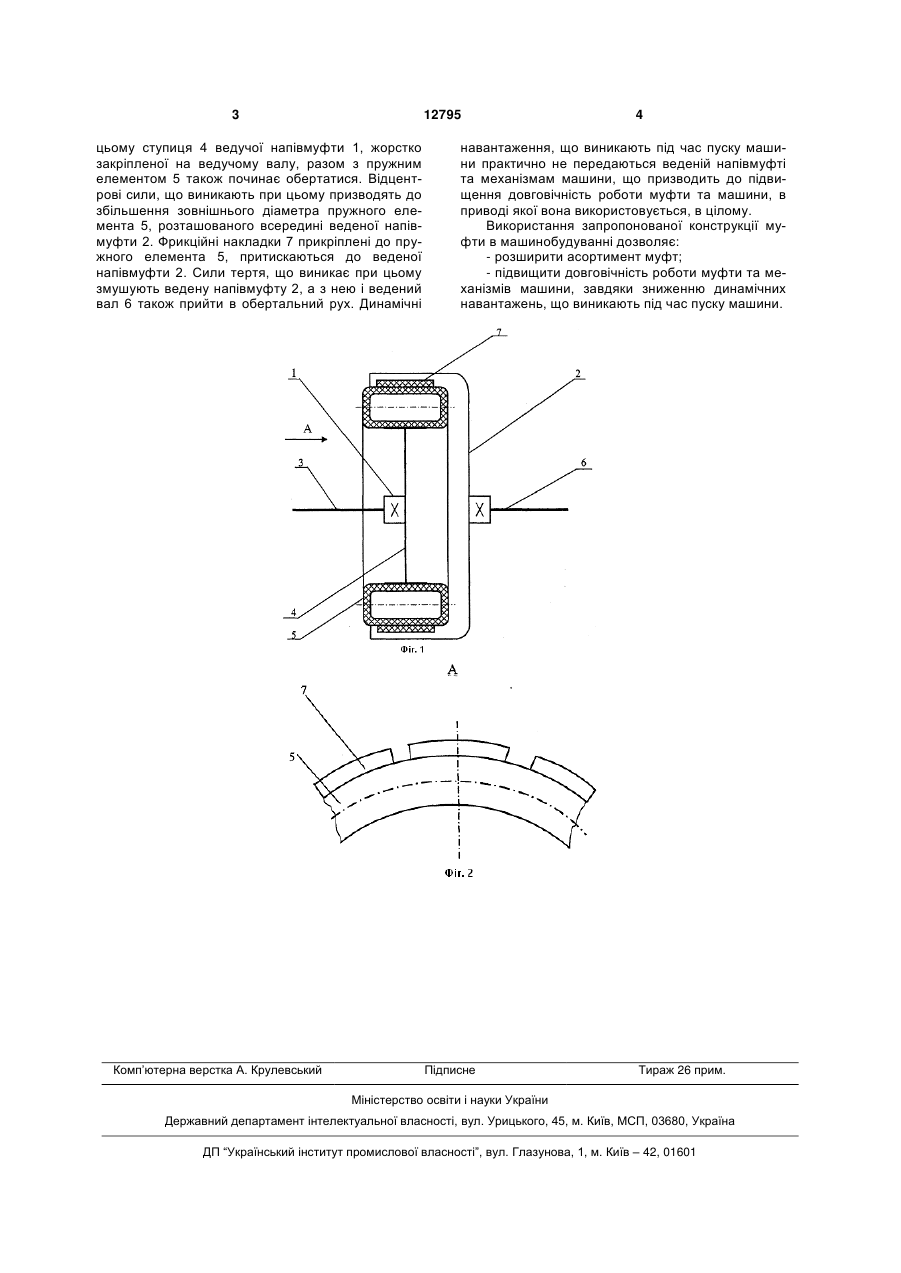

Муфта, що містить ведучу та ведену півмуф 3 12795 цьому ступиця 4 ведучої напівмуфти 1, жорстко закріпленої на ведучому валу, разом з пружним елементом 5 також починає обертатися. Відцентрові сили, що виникають при цьому призводять до збільшення зовнішнього діаметра пружного елемента 5, розташованого всередині веденої напівмуфти 2. Фрикційні накладки 7 прикріплені до пружного елемента 5, притискаються до веденої напівмуфти 2. Сили тертя, що виникає при цьому змушують ведену напівмуфту 2, а з нею і ведений вал 6 також прийти в обертальний рух. Динамічні Комп’ютерна верстка А. Крулевський 4 навантаження, що виникають під час пуску машини практично не передаються веденій напівмуфті та механізмам машини, що призводить до підвищення довговічність роботи муфти та машини, в приводі якої вона використовується, в цілому. Використання запропонованої конструкції муфти в машинобудуванні дозволяє: - розширити асортимент муфт; - підвищити довговічність роботи муфти та механізмів машини, завдяки зниженню динамічних навантажень, що виникають під час пуску машини. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюClutch
Автори англійськоюPipa Borys Fedorovych, Khomiak Oleh Mykolaiovych
Назва патенту російськоюМуфта
Автори російськоюПипа Борис Федорович, Хомяк Олег Николаевич
МПК / Мітки
МПК: F16B 21/00
Мітки: муфта
