П’єзоелектричний перетворювач механічних величин
Номер патенту: 12890
Опубліковано: 15.03.2006
Автори: Шарапова Олена Валеріївна, Кісіль Тетяна Юріївна, Шарапов Валерій Михайлович, Мусієнко Максим Павлович
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з чотирма парами електродів, причому електроди розташовані на гранях, які перпендикулярні до вектора поляризації, узгоджувальні підсилювачі виконані у вигляді підсилювачів напруги, входи та виходи цих підсилювачів під'єднані до електродів на одній грані п'єзоелемента, а електроди на протилежній грані під'єднані до загального проводу схеми, а вектор сили прикладений до п'єзоелемента перпендикулярно вектору поляризації.
Текст

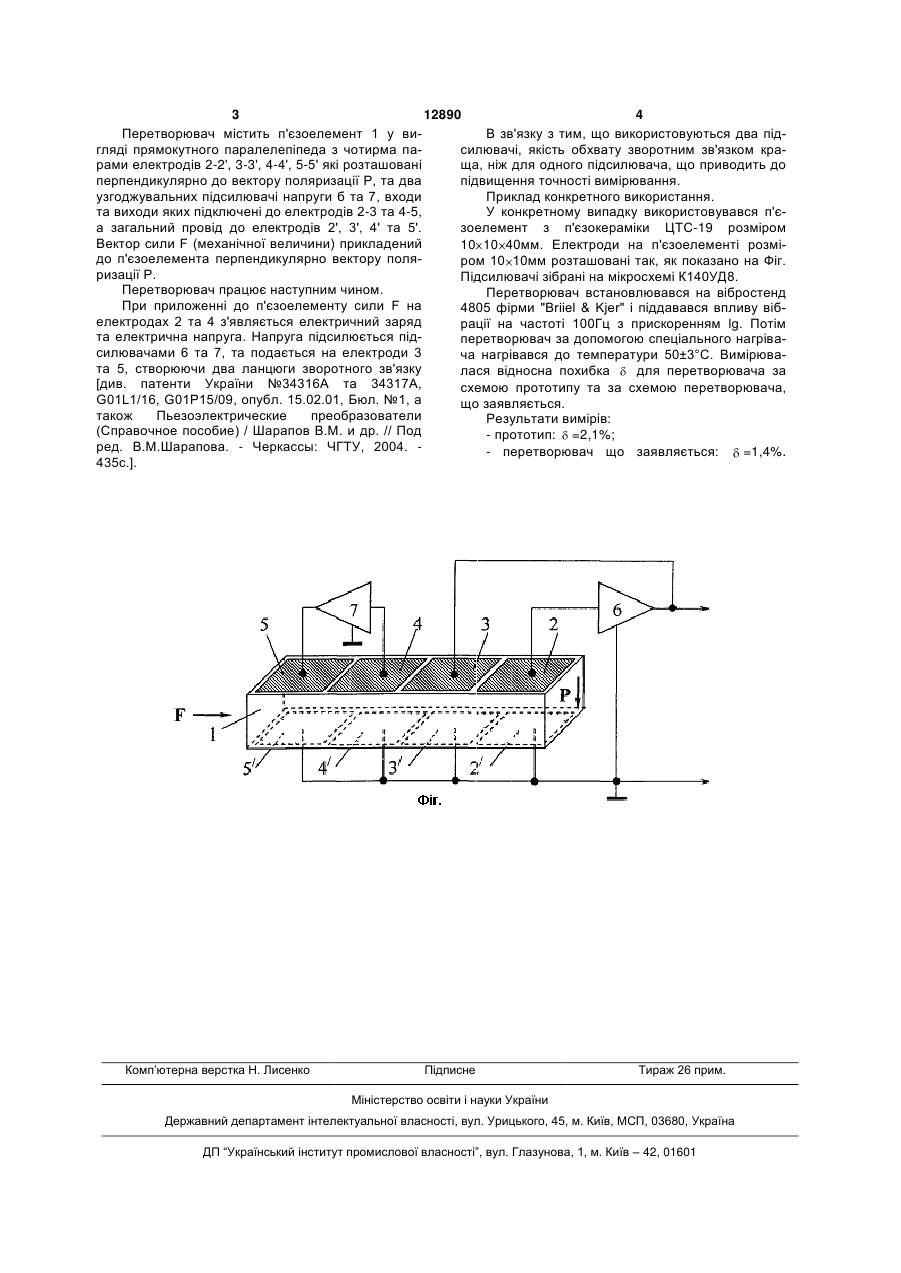

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами 3 12890 4 Перетворювач містить п'єзоелемент 1 у виВ зв'язку з тим, що використовуються два підгляді прямокутного паралелепіпеда з чотирма пасилювачі, якість обхвату зворотним зв'язком крарами електродів 2-2', 3-3', 4-4', 5-5' які розташовані ща, ніж для одного підсилювача, що приводить до перпендикулярно до вектору поляризації Р, та два підвищення точності вимірювання. узгоджувальних підсилювачі напруги б та 7, входи Приклад конкретного використання. та виходи яких підключені до електродів 2-3 та 4-5, У конкретному випадку використовувався п'єа загальний провід до електродів 2', 3', 4' та 5'. зоелемент з п'єзокераміки ЦТС-19 розміром Вектор сили F (механічної величини) прикладений 10 10 40мм. Електроди на п'єзоелементі розмідо п'єзоелемента перпендикулярно вектору поляром 10 10мм розташовані так, як показано на Фіг. ризації Р. Підсилювачі зібрані на мікросхемі К140УД8. Перетворювач працює наступним чином. Перетворювач встановлювався на вібростенд При приложенні до п'єзоелементу сили F на 4805 фірми "Briiel & Kjer" і піддавався впливу вібелектродах 2 та 4 з'являється електричний заряд рації на частоті 100Гц з прискоренням lg. Потім та електрична напруга. Напруга підсилюється підперетворювач за допомогою спеціального нагрівасилювачами 6 та 7, та подається на електроди 3 ча нагрівався до температури 50±3°С. Вимірювата 5, створюючи два ланцюги зворотного зв'язку лася відносна похибка для перетворювача за [див. патенти України №34316А та 34317A, схемою прототипу та за схемою перетворювача, G01L1/16, G01Р15/09, опубл. 15.02.01, Бюл. №1, а що заявляється. також Пьезоэлектрические преобразователи Результати вимірів: (Справочное пособие) / Шарапов В.М. и др. // Под - прототип: =2,1%; ред. В.М.Шарапова. - Черкассы: ЧГТУ, 2004. - перетворювач що заявляється: =1,4%. 435с.]. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric mechanical-electric transducer
Автори англійськоюSharapov Valeriy Mykhaylovych, Musiienko Maksym Pavlovych, Kysil Tetiana Yuriivna, Sharapova Olena Valeriivna
Назва патенту російськоюПьезоэлектрический преобразователь механических величин в электрические
Автори російськоюШарапов Валерий Михайлович, Мусиенко Максим Павлович, Кисель Татьяна Юрьевна, Шарапова Елена Валерьевна
МПК / Мітки
МПК: G01L 1/16, G01P 15/09
Мітки: п'єзоелектричний, механічних, перетворювач, величин
