П’єзоелектричний перетворювач механічних величин
Номер патенту: 12891
Опубліковано: 15.03.2006
Автори: Туз Вячеслав Валерійович, Шарапов Валерій Михайлович, Мусієнко Максим Павлович
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з трьома парами електродів, які розташовані попарно на гранях, причому дві пари електродів розміщені на грані, що паралельна вектору поляризації, а третя пара електродів розміщена на грані, що перпендикулярна вектору поляризації, узгоджувальні підсилювачі виконані у вигляді підсилювачів заряду, вхід та вихід основного підсилювача під'єднані до електродів, які розташовані на різних гранях п'єзоелемента, що перпендикулярні до вектора поляризації, вхід та вихід додаткового підсилювача під'єднані до електродів, які розташовані на одній з граней п'єзоелемента, що паралельні до вектора поляризації, а вектор сили F прикладений до п'єзоелемента паралельно вектору поляризації.
Текст

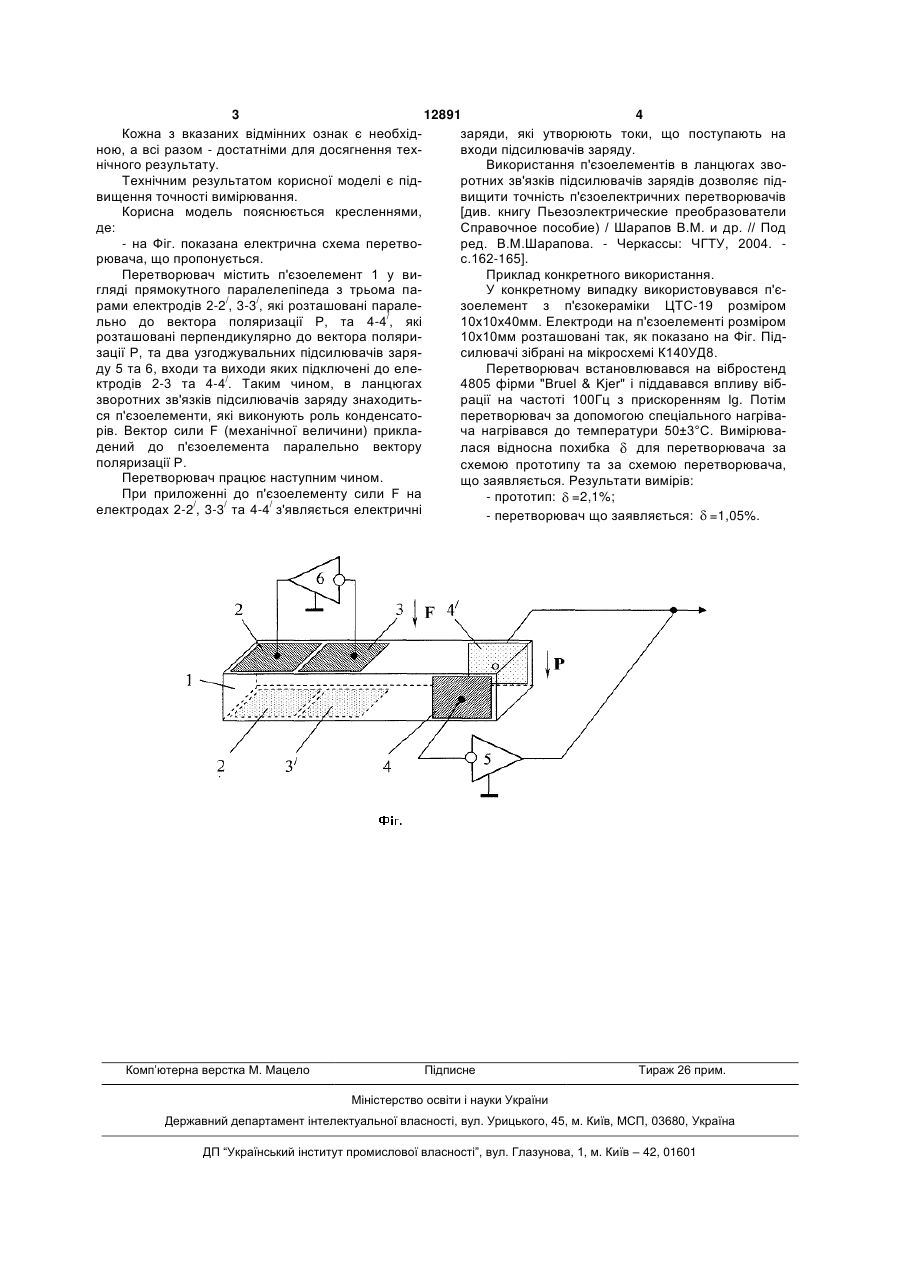

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з трьома парами 3 12891 4 Кожна з вказаних відмінних ознак є необхідзаряди, які утворюють токи, що поступають на ною, а всі разом - достатніми для досягнення техвходи підсилювачів заряду. нічного результату. Використання п'єзоелементів в ланцюгах звоТехнічним результатом корисної моделі є підротних зв'язків підсилювачів зарядів дозволяє підвищення точності вимірювання. вищити точність п'єзоелектричних перетворювачів Корисна модель пояснюється кресленнями, [див. книгу Пьезоэлектрические преобразователи де: Справочное пособие) / Шарапов В.М. и др. // Под - на Фіг. показана електрична схема перетворед. В.М.Шарапова. - Черкассы: ЧГТУ, 2004. рювача, що пропонується. с.162-165]. Перетворювач містить п'єзоелемент 1 у виПриклад конкретного використання. гляді прямокутного паралелепіпеда з трьома паУ конкретному випадку використовувався п'єрами електродів 2-2/, 3-3/, які розташовані паралезоелемент з п'єзокераміки ЦТС-19 розміром льно до вектора поляризації Р, та 4-4/, які 10х10х40мм. Електроди на п'єзоелементі розміром розташовані перпендикулярно до вектора поляри10х10мм розташовані так, як показано на Фіг. Підзації Р, та два узгоджувальних підсилювачів зарясилювачі зібрані на мікросхемі К140УД8. ду 5 та 6, входи та виходи яких підключені до елеПеретворювач встановлювався на вібростенд ктродів 2-3 та 4-4/. Таким чином, в ланцюгах 4805 фірми "Bruel & Kjer" і піддавався впливу вібзворотних зв'язків підсилювачів заряду знаходитьрації на частоті 100Гц з прискоренням lg. Потім ся п'єзоелементи, які виконують роль конденсатоперетворювач за допомогою спеціального нагріварів. Вектор сили F (механічної величини) приклача нагрівався до температури 50±3°С. Вимірювадений до п'єзоелемента паралельно вектору лася відносна похибка для перетворювача за поляризації Р. схемою прототипу та за схемою перетворювача, Перетворювач працює наступним чином. що заявляється. Результати вимірів: При приложенні до п'єзоелементу сили F на - прототип: =2,1%; / / / електродах 2-2 , 3-3 та 4-4 з'являється електричні - перетворювач що заявляється: =1,05%. Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric mechanical-electric transducer
Автори англійськоюSharapov Valeriy Mykhaylovych, Musiienko Maksym Pavlovych, Tuz Viacheslav Valeriiovych
Назва патенту російськоюПьезоэлектрический преобразователь механических величин в электрические
Автори російськоюШарапов Валерий Михайлович, Мусиенко Максим Павлович, Туз Вячеслав Валерьевич
МПК / Мітки
МПК: G01L 1/16, H01L 41/08
Мітки: перетворювач, механічних, п'єзоелектричний, величин
