П’єзоелектричний перетворювач механічних величин
Номер патенту: 12903
Опубліковано: 15.03.2006
Автори: Кісіль Тетяна Юріївна, Мусієнко Максим Павлович, Шарапов Валерій Михайлович, Шарапова Олена Валеріївна
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з чотирма парами електродів, кожна з яких розташована на протилежних гранях п'єзоелемента, узгоджувальні підсилювачі виконані у вигляді підсилювачів напруги, причому вхід вихідного підсилювача під'єднаний до електрода, що розташований на грані, паралельній вектору поляризації, а вихід вихідного підсилювача та вхід і вихід додаткового підсилювача під'єднані до електродів, що розташовані на грані, перпендикулярній вектору поляризації, а інші електроди під'єднані до загального проводу схеми, вектор сили прикладений до п'єзоелемента паралельно вектору поляризації.
Текст

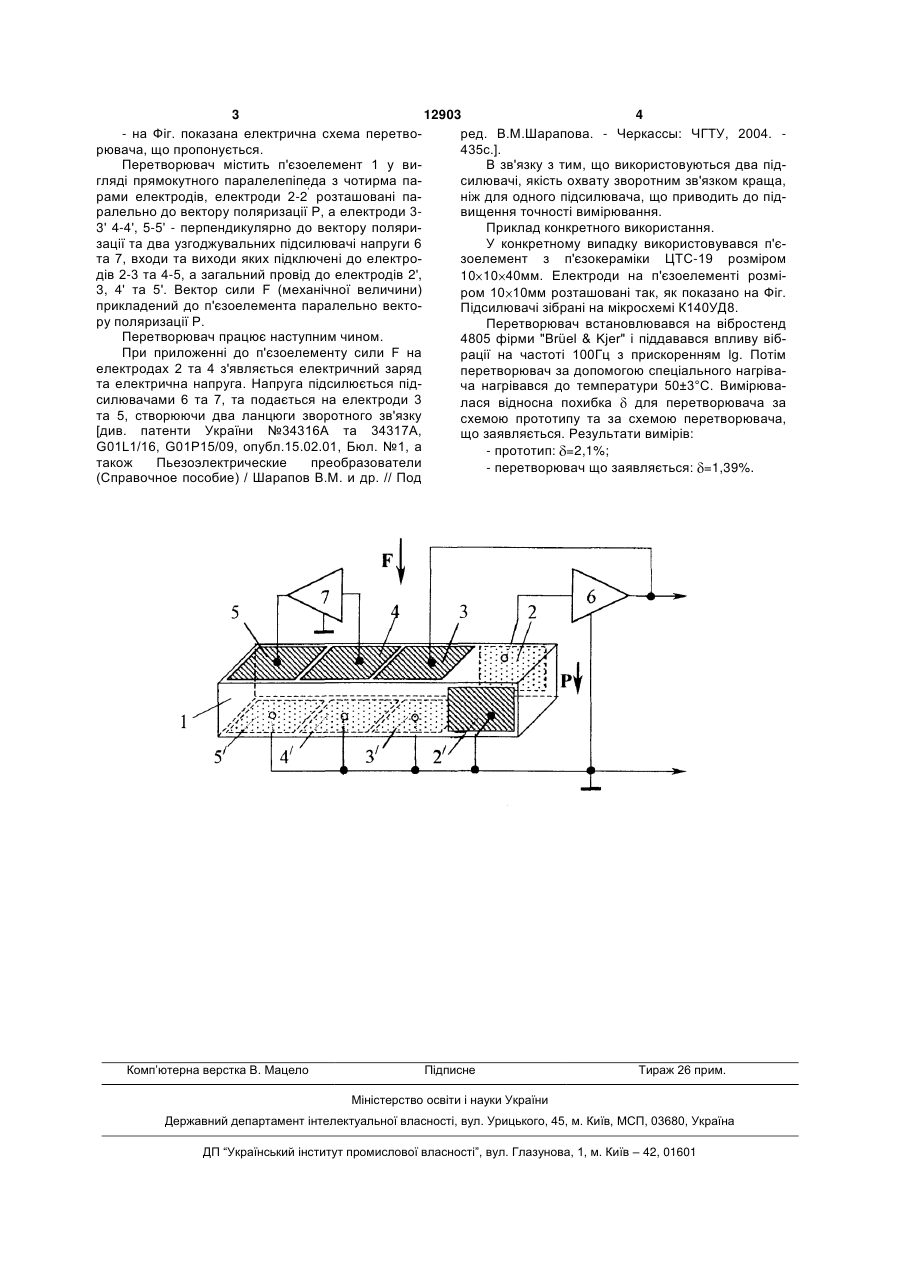

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигля 3 12903 4 - на Фіг. показана електрична схема перетворед. В.М.Шарапова. - Черкассы: ЧГТУ, 2004. рювача, що пропонується. 435с.]. Перетворювач містить п'єзоелемент 1 у виВ зв'язку з тим, що використовуються два підгляді прямокутного паралелепіпеда з чотирма пасилювачі, якість охвату зворотним зв'язком краща, рами електродів, електроди 2-2' розташовані паніж для одного підсилювача, що приводить до підралельно до вектору поляризації Р, а електроди 3вищення точності вимірювання. 3' 4-4', 5-5' - перпендикулярно до вектору поляриПриклад конкретного використання. зації та два узгоджувальних підсилювачі напруги 6 У конкретному випадку використовувався п'єта 7, входи та виходи яких підключені до електрозоелемент з п'єзокераміки ЦТС-19 розміром дів 2-3 та 4-5, а загальний провід до електродів 2', 10 10 40мм. Електроди на п'єзоелементі розмі3, 4' та 5'. Вектор сили F (механічної величини) ром 10 10мм розташовані так, як показано на Фіг. прикладений до п'єзоелемента паралельно вектоПідсилювачі зібрані на мікросхемі К140УД8. ру поляризації Р. Перетворювач встановлювався на вібростенд Перетворювач працює наступним чином. 4805 фірми "Brüel & Kjer" і піддавався впливу вібПри приложенні до п'єзоелементу сили F на рації на частоті 100Гц з прискоренням lg. Потім електродах 2 та 4 з'являється електричний заряд перетворювач за допомогою спеціального нагрівата електрична напруга. Напруга підсилюється підча нагрівався до температури 50±3°С. Вимірювасилювачами 6 та 7, та подається на електроди 3 лася відносна похибка для перетворювача за та 5, створюючи два ланцюги зворотного зв'язку схемою прототипу та за схемою перетворювача, [див. патенти України №34316А та 34317A, що заявляється. Результати вимірів: G01L1/16, G01Р15/09, опубл.15.02.01, Бюл. №1, а - прототип: =2,1%; також Пьезоэлектрические преобразователи - перетворювач що заявляється: =1,39%. (Справочное пособие) / Шарапов В.М. и др. // Под Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric mechanical-electric transducer
Автори англійськоюSharapov Valeriy Mykhaylovych, Musiienko Maksym Pavlovych, Kysil Tetiana Yuriivna, Sharapova Olena Valeriivna
Назва патенту російськоюПьезоэлектрический преобразователь механических величин в электрические
Автори російськоюШарапов Валерий Михайлович, Мусиенко Максим Павлович, Кисель Татьяна Юрьевна, Шарапова Елена Валерьевна
МПК / Мітки
МПК: G01P 15/09, G01L 1/16
Мітки: величин, п'єзоелектричний, перетворювач, механічних
