Формула / Реферат

(57) Прокатная клеть кварто, преимущественно чистовой группы клетей широкополосного стана, содержащая станины и вставки с направляющими проемами, в которых размещены соответственно подушки опорных и рабочих валков, а также цилиндры уравновешивания рабочих валков, взаимодействующие с упорными выступами подушек рабочих валков, отлипающаяс я тем, что подушки рабочих валков по упорным выступам выполнены с шириной, соответствующей ширине направляющих проемов станин.

Текст

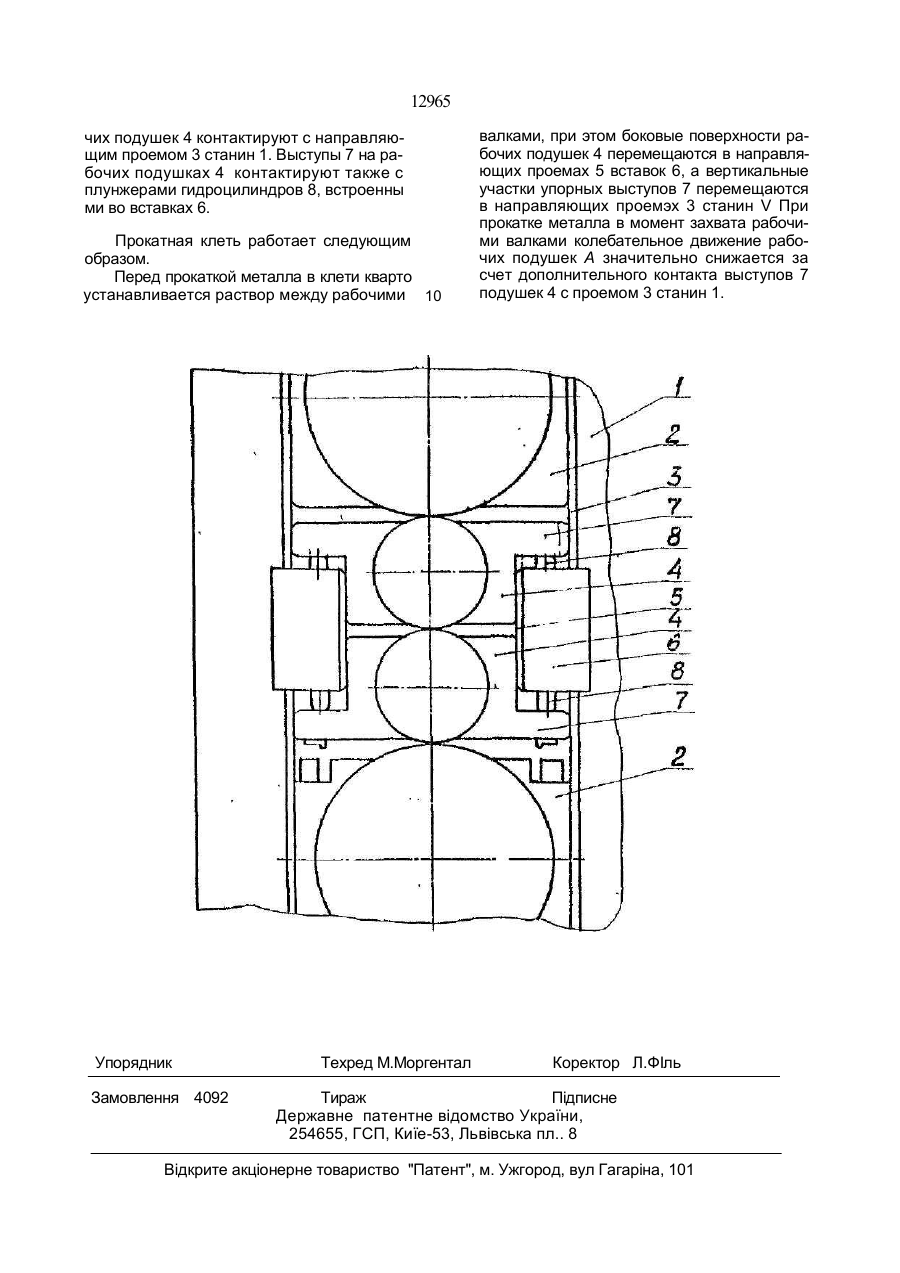

Прокатная клеть кварто, преимущественно чистовой группы клетей широкополосного стана, содержащая станины и вставки с направляющими проемами, в которых размещены соответственно подушки опорных и рабочих валков, а так)*"? цилиндры уравновешивания рабочих валков, взаимодействующие с упорными выступами подушек рабочих валков, о т л и п а ю щ а я с я тем, что подушки рабочих валков по упорным выступам выполнены с шириной, соответствующей ширине направляющих проемов станин. Изобретение относится к обработке металлов давлением в клетях прокатных станов, в частности к зоне станинных проемов для поддержки опор валков. В основу изобретения положена задача повышения надежности и долговечности клети. Для достижения этой задачи подушки рабочих валков по упорным выступам выполнены с шириной, соответствующей ширине направляющих проемов станин. Между отличительными признаками изобретения и достигнутым техническим результатом имеется причинно-следственная связь. Для того, чтобы повысить надежность и долговечность клети, необходимо снизить вероятность поломки ее узлов. В момент захвата полосы рабочими валками резко возрастают нагрузки (опрокидывающие моменты) на опоры валков. В новом реше нии предлагается подушки рабочих валков по упорным выступам выполнить с шириной, обеспечивающей взаимодействие (контакт) вертикальных участков каждого из упорных выступов с направляющими проемами станин. Этим решением обеспечивается контакт максимальной площади боковых поверхностей подушек с проемами. В результате этого обеспечивается устойчивость подушки в проемах вставок и станин, и отсутствует явление "разбивания" проемов. Техническая сущность предложенного устройства поясняется чертежом, где показан вид клети кварто сбоку. Прокатная клеть кварто состоит из станин 1, опорных подушек 2, контактирующих с направляющим проемом 3 станин 1. рабочих подушек 4, контактирующих с направляющим проемом 5 во вставках 6, закрепленных на станине 1. При этом вертикальные участки упорных выступов 7 рабо О» ел о 12965 чих подушек 4 контактируют с направляющим проемом 3 станин 1. Выступы 7 на рабочих подушках 4 контактируют также с плунжерами гидроцилиндров 8, встроенны ми во вставках 6. Прокатная клеть работает следующим образом. Перед прокаткой металла в клети кварто устанавливается раствор между рабочими 10 Упорядник Замовлення 4092 Техред М.Моргентал валками, при этом боковые поверхности рабочих подушек 4 перемещаются в направляющих проемах 5 вставок 6, а вертикальные участки упорных выступов 7 перемещаются в направляющих проемэх 3 станин V При прокатке металла в момент захвата рабочими валками колебательное движение рабочих подушек А значительно снижается за счет дополнительного контакта выступов 7 подушек 4 с проемом 3 станин 1. Коректор Л.ФІль Тираж Підписне Державне патентне відомство України, 254655, ГСП, Киїе-53, Львівська пл.. 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул Гагаріна, 101
