Телескопічний стояк опалубки перекриттів

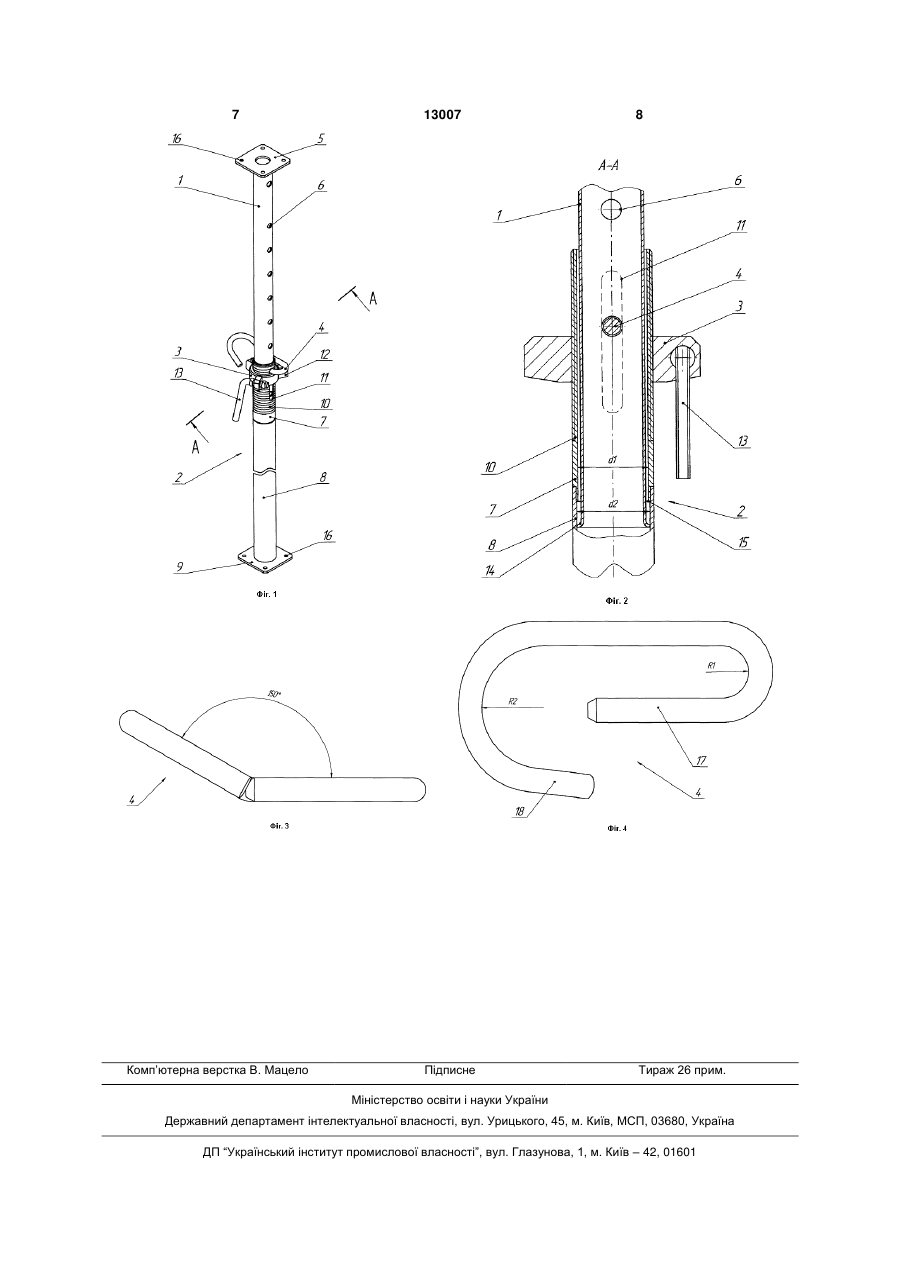

1. Телескопічний стояк опалубки перекриттів, що містить верхню висувну частину, забезпечену опорою оголовка і рядом отворів, розташованих уздовж її осі із певним кроком, і нижню частину, на нижньому кінці якої приварена опорна плита, а на верхньому виконана різьба із подовжнім пазом, на яку установлена із можливістю переміщення гайка, опорною поверхнею взаємодіюча із фіксатором, установленим в подовжньому пазу і в одному з отворів, розташованих на верхній висувній частині, який відрізняється тим, що нижня частина стояка виконана із двох зварених труб однакового зовнішнього і різних внутрішніх діаметрів, при цьому різьба із подовжнім пазом виконана на верхній трубі із меншим внутрішнім діаметром, довжина якої перевищує довжину різьби принаймні на висоту гайки, нижній кінець верхньої висувної частини виконаний з розвальцьовуванням. 2. Телескопічний стояк опалубки перекриттів за п. 1, який відрізняється тим, що фіксатор виконаний у вигляді скоби із металевого прута, гнутого із двома різними радіусами в двох площинах, один U 2 (19) 1 3 13007 4 трудомісткість монтажу і демонтажу опалубки перахунок упору нижнього краю верхньої висувної рекриттів; частини, виконаному з розвальцьовуванням, у - зайнятість обох рук монтажника при регулювнутрішній виступ верхньої труби нижньої частини ванні висоти стояка; стояка; - хоча нарізна частина під муфтою краще за- гайка має, принаймні, три вертикальні ребра, хищена від пошкоджень і забруднень, проте, як в одному з яких встановлений важіль для управдоведено практикою, при зовнішній нарізці легше ління переміщенням гайки; здійснюється точна установка висоти стояка за - подовжній паз має овальну форму, причому допомогою опорної гайки. До того ж цілковитого нижній край паза розташований вище за початок захисту від пошкоджень і забруднень відомий прирізьби, принаймні, на висоту гайки, а верхній край стрій не забезпечує через неминучий зазор між розташований нижче за край різьби на 1/2 висоти висувною внутрішньою і зовнішньою трубами, який гайки і його довжина залежить від відстані між може бути зведений до мінімального, але не усуотворами, розташованими на верхній висувній нений до кінця. частині стояка; Найближчим до корисної моделі, що заявля- різьба має трапецеїдальну форму і виконана ється, являється телескопічний стояк опалубки методом накатування. перекриттів, який містить верхню висувну частину, Запропоноване технічне вирішення має настузабезпечену опорою оголовка, і нижню частину, пні переваги перед відомими: обладнану опорною плитою і різьбою, на якій - можливість зниження ваги стояка при зберівстановлена із можливістю переміщення гайка, ганні його несучої спроможності забезпечується за опорною поверхнею взаємодіюча із фіксатором, рахунок виконання нижньої частини стояка із двох встановленим в пазу нижньої частини стояка і в зварених труб однакового зовнішнього і різних отворі верхньої висувної частини стояка [див. павнутрішніх діаметрів, верхній із яких має менший тент Російської Федерації RU №2135714 СІ, 6 внутрішній діаметр (більшу товщину стінки труби). E04G11/38, опубл.27.08.99]. Як показали випробування телескопічних стояків Недоліками відомого телескопічного стояка при надмірних граничних навантаженнях, руйнуявляються підвищена матеріаломісткість і можливанню піддаються в першу чергу стрижні фіксатовість роз'єднання нижньої і верхньої частини стоярів, потім отвори верхньої висувної частини стояка в процесі регулювання висоти. ка, в яких встановлені фіксатори. Тому допустимо Задачею, на вирішення якої спрямована кориз метою зменшення ваги телескопічного стояка сна модель, являється удосконалення телескопічзменшувати товщину стінок нижньої труби нижньої ного стояка в частині зниження матеріаломісткості, частини і труби верхньої висувної частини стояка. ваги при одночасному підвищенні стійкості, надійПолегшення ваги стояка, разом із зручністю і швиності і зручності в експлуатації. дкістю регулювання висоти за допомогою гайки із Поставлена задача вирішується тим, що в теважелем, виконуваного однією людиною, знижує лескопічному стояку опалубки перекриттів, що трудомісткість робіт по монтажу і демонтажу опамістить верхню висувну частину, забезпечену ополубки перекриттів і відповідає споживацькому порою оголовка і рядом отворів, розташованих узпиту на стояки; довж її осі із певним кроком, і нижню частину, на - верхня висувна частина встановлена в нижнижньому кінці якої приварена опорна плита, а на ній частині стояка без можливості роз'єднання верхньому виконана різьба із подовжнім пазом, на завдяки тому, що нижній край верхньої висувної яку встановлена із можливістю переміщення гайка, частини, виконаний з розвальцьовуванням, упираопорною поверхнею взаємодіюча із фіксатором, ється у виступ верхньої труби нижньої частини і встановленим в подовжньому пазу і в одному з обмежує подальше висунення верхньої частини із отворів, розташованих на верхній висувній частині, з'єднання; нижня частина стійки виконана із двох зварених - підвищення стійкості стояка і зменшення витруб однакового зовнішнього і різних внутрішніх гину при навантаженнях забезпечується за рахудіаметрів, при цьому різьба із подовжнім пазом нок зменшення зазору між трубою верхньої висуввиконана на верхній трубі із меншим внутрішнім ної частини і внутрішньою поверхнею верхньої діаметром, довжина якої перевищує довжину різьтруби нижньої частини стояка, за рахунок нижньоби, принаймні, на висоту гайки, нижній кінець верго краю верхньої висувної частини стояка, виконахньої висувної частини виконаний з розвальцьовуного з розвальцьовуванням, а також за рахунок ванням. відносно великої зони взаємодії між верхньою виПоставлена задача вирішується так само тим, сувною частиною і верхньою трубою нижньої часщо; тини стояка; - фіксатор виконаний у вигляді скоби із мета- підвищенню зручності при монтажі стояка талевого прута, гнутого із двома різними радіусами в кож сприяє виконання фіксатора у вигляді скоби із двох площинах, один кінець якого встановлюється металевого прута, перешкоджаючої падінню фікчерез подовжній паз в один з отворів, розташовасатора зі стояка. Фіксатор в неробочому становищі них на верхній висувній трубі із певним кроком, а перебуває зверху гайки, завжди "під рукою" монпротилежний кінець, що огинає стояк, служить тажника; рукояткою при установленні і вилученні фіксатора і - виконання трапецеїдальної різьби методом перешкоджає зняттю фіксатора в неробочому станакатки сприяє підвищенню її міцності як опорної ні зі стояка; різьби. - неможливість роз'єднання верхньої висувної Порівняльний аналіз запропонованого техніччастини і нижньої частини стояка реалізована за ного рішення з відомими технічними рішеннями 5 13007 6 дозволяє зробити висновок про те, що телескопічклад, дюбель-цвяхами через монтажні отвори 16 в ний стояк опалубки перекриттів відрізняється від опорній плиті 9. Із нижньої частини 2 висувається відомих наявністю нових конструктивних елеменна необхідну висоту верхня висувна частина 1. тів. У доступних джерелах інформації не знайдені Положення верхньої висувної частини 1 фіксуєтьрішення, що характеризуються сукупністю ознак ся фіксатором 4, кінець 17 (Фіг.4) якого пропусказапропонованої корисної моделі. ється через подовжній паз ЇЇ і отвір 6, відповідний Сутність корисної моделі пояснюється креспотрібній висоті стояка. Точне регулювання необленнями, де на Фіг.1 показаний загальний вид техідної висоти стояка здійснюється обертанням лескопічного стояка; на Фіг.2 - переріз А-А на Фіг.1; гайки 3 за допомогою важеля 13 навколо різьби 10 на Фіг.3 - вигляд фіксатора збоку; на Фіг.4 - вигляд по або проти годинникової стрілки. Тим самим фіксатора зверху. стояк збільшує або зменшує свій розмір на потрібТелескопічний стояк містить верхню висувну ну висоту в межах паза 11 (зокрема, в межах частину 1, нижню частину 2, гайку 3, фіксатор 4. 100мм). Висунення угору верхньої висувної частиВерхня висувна частина 1 забезпечена опорою 5 ни 1 обмежене упором її нижнього краю 14 у виоголовка (на кресленнях не показаний) і рядом ступ 15 верхньої труби 7 нижньої частини 2 стояка. отворів 6, розташованих уздовж її осі. Нижня часПри цьому за рахунок довжини нижнього краю тина 2 виконана із зварених між собою верхньої верхньої висувної частини 1 стояка, що перебуває труби 7 і нижньої труби 8. До нижньої труби 8 приу взаємодії із внутрішньою частиною верхньої труварена опорна плита 9. На верхній трубі 7 виконаби 7, забезпечується оптимальна стійкість і жорстна різьба 10 і наскрізний подовжній паз 11. Різьба кість конструкції телескопічного стояка при його 10 має трапецеїдальну форму і може бути виконамаксимальній робочій висоті. Після установки нена різними способами, зокрема, методом накатки. обхідної кількості стояків за проектом на опори 5 Гайка 3 забезпечена трьома ребрами 12, в одному оголовка укладають інші елементи опалубки (на з яких встановлений важіль 13. Нижній край 14 кресленнях не показано). верхньої висувної частини 1, виконаний з розвальПри демонтажі стояків проводиться їх опусцьовуванням, і, практично, ковзає при регулюванні кання (зокрема, на 100мм) обертанням гайки 3. висоти стояка по внутрішній поверхні нижньої труПісля розбирання опалубки стояки звільняють від би 8 до упору у виступ 15 верхньої труби 7, внуткріплення до основи (якщо воно проводилось) і рішній діаметр d1 якої менше внутрішнього діамепереносять стояки на другу будівельну ділянку. У тру d2 нижньої труби 8. На опорі 5 оголовка і транспортному становищі верхня висувна частина опорній плиті 9 виконані монтажні отвори 16. 1 засувається до упору в нижню частину і фіксуФіксатор 4 виконаний із металевого прута, гнується фіксатором 4. того з одного кінця 17, який встановлюють в отвоЗапропонована конструкція телескопічного ри 6, в горизонтальній плоскості із радіусом R1, і стояка опалубки перекриттів дозволяє полегшити гнутого з другого кінця 18 із радіусом R2 в другій його вагу при зберіганні несучої здатності, підвиплоскості, розташованій під кутом 150° по віднощити надійність, стійкість і скоротити трудомістшенню до горизонтальної плоскості. Гнутий із ракість монтажних робіт. діусом R2 край фіксатора 4 служить рукояткою при При виготовленні телескопічних стояків викойого установці та вилученні. ристовуються стандартні матеріали і технологічне Телескопічні стояки поступають в місця ексобладнання. плуатації в зібраному виді. Нині створені дослідні зразки і проведені їх Монтаж телескопічного стояка проводиться випробування, які підтвердили придатність телестаким чином. Стояк по розмітках на основі встанокопічного стояка опалубки перекриттів, що заявлявлюється і кріпиться (при необхідності), наприється, до експлуатації у монолітному будівництві. 7 Комп’ютерна верстка В. Мацело 13007 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
