Формула / Реферат

1. Установка для сушіння ковшів, що містить горизонтально поворотну консоль, з'єднану з напрямною стрілою, протилежний бік якої жорстко з'єднаний із сушильною кришкою за допомогою патрубка, що підводить газову суміш, яка відрізняється тим, що напрямна стріла шарнірно з'єднана, з можливістю вертикального підйому, з горизонтально поворотною консоллю за допомогою щонайменше одного вертикального шарніра, причому напрямна стріла додатково з'єднана з горизонтально поворотною консоллю за допомогою пружинного механізму, а сушильна кришка з патрубком, що підводить газову суміш, додатково жорстко з'єднана з патрубком, що відводить відпрацьовану газову суміш.

2. Установка за п. 1, яка відрізняється тим, що сушильна кришка додатково обладнана щонайменше одним фіксатором.

Текст

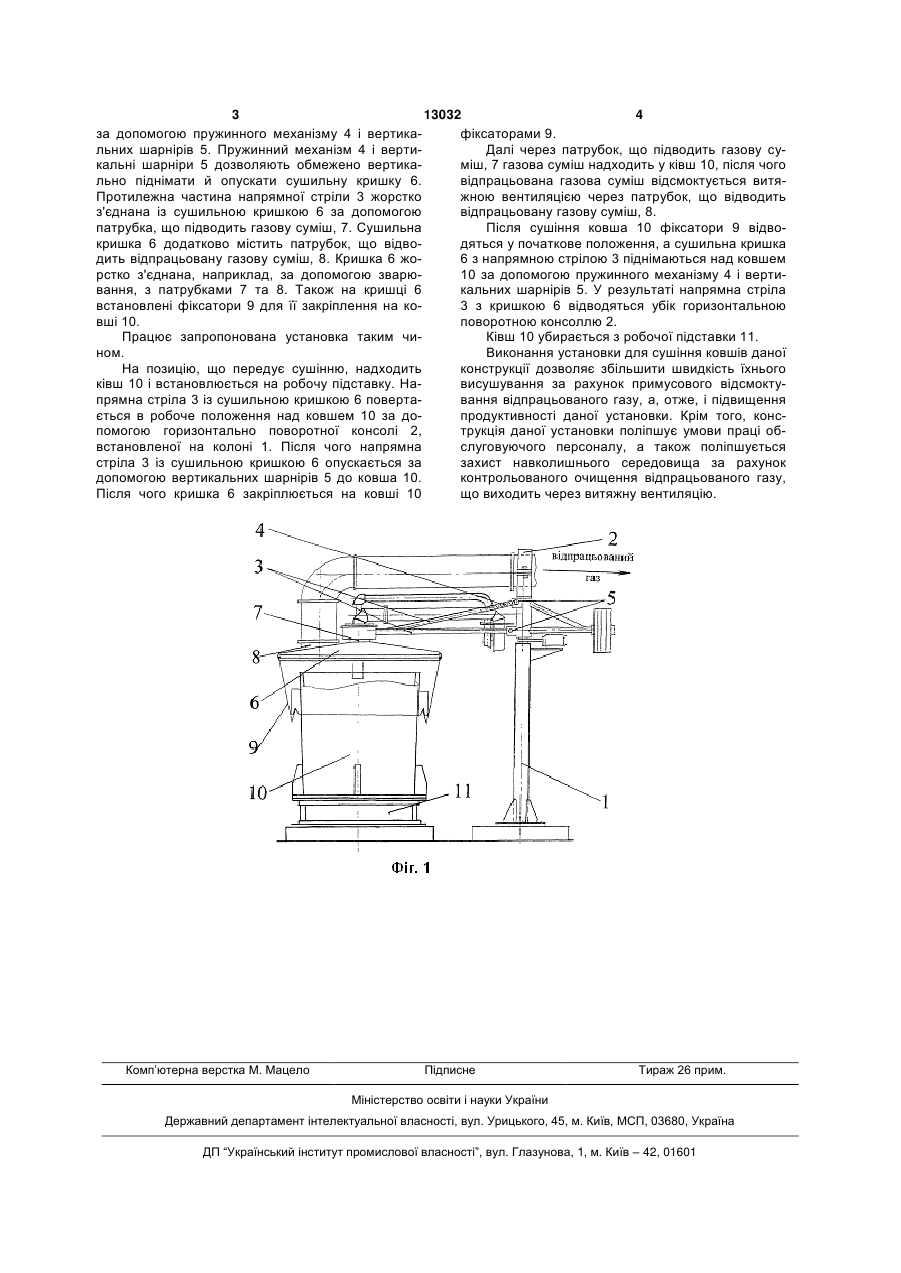

1. Установка для сушіння ковшів, що містить горизонтально поворотну консоль, з'єднану з напрямною стрілою, протилежний бік якої жорстко з'єднаний із сушильною кришкою за допомогою 3 13032 4 за допомогою пружинного механізму 4 і вертикафіксаторами 9. льних шарнірів 5. Пружинний механізм 4 і вертиДалі через патрубок, що підводить газову сукальні шарніри 5 дозволяють обмежено вертикаміш, 7 газова суміш надходить у ківш 10, після чого льно піднімати й опускати сушильну кришку 6. відпрацьована газова суміш відсмоктується витяПротилежна частина напрямної стріли 3 жорстко жною вентиляцією через патрубок, що відводить з'єднана із сушильною кришкою 6 за допомогою відпрацьовану газову суміш, 8. патрубка, що підводить газову суміш, 7. Сушильна Після сушіння ковша 10 фіксатори 9 відвокришка 6 додатково містить патрубок, що відводяться у початкове положення, а сушильна кришка дить відпрацьовану газову суміш, 8. Кришка 6 жо6 з напрямною стрілою 3 піднімаються над ковшем рстко з'єднана, наприклад, за допомогою зварю10 за допомогою пружинного механізму 4 і вертивання, з патрубками 7 та 8. Також на кришці 6 кальних шарнірів 5. У результаті напрямна стріла встановлені фіксатори 9 для її закріплення на ко3 з кришкою 6 відводяться убік горизонтальною вші 10. поворотною консоллю 2. Працює запропонована установка таким чиКівш 10 убирається з робочої підставки 11. ном. Виконання установки для сушіння ковшів даної На позицію, що передує сушінню, надходить конструкції дозволяє збільшити швидкість їхнього ківш 10 і встановлюється на робочу підставку. Нависушування за рахунок примусового відсмоктупрямна стріла 3 із сушильною кришкою 6 повертавання відпрацьованого газу, а, отже, і підвищення ється в робоче положення над ковшем 10 за допродуктивності даної установки. Крім того, конспомогою горизонтально поворотної консолі 2, трукція даної установки поліпшує умови праці обвстановленої на колоні 1. Після чого напрямна слуговуючого персоналу, а також поліпшується стріла 3 із сушильною кришкою 6 опускається за захист навколишнього середовища за рахунок допомогою вертикальних шарнірів 5 до ковша 10. контрольованого очищення відпрацьованого газу, Після чого кришка 6 закріплюється на ковші 10 що виходить через витяжну вентиляцію. Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Installation for drying of ladles

Автори англійською

Bushnieva Liudmyla Mykolaivna

Назва патенту російською

Установка для сушки ковшей

Автори російською

Бушнева Людмила Николаевна

МПК / Мітки

МПК: B22C 9/00

Мітки: сушіння, установка, ковшів
