Зубчасте колесо

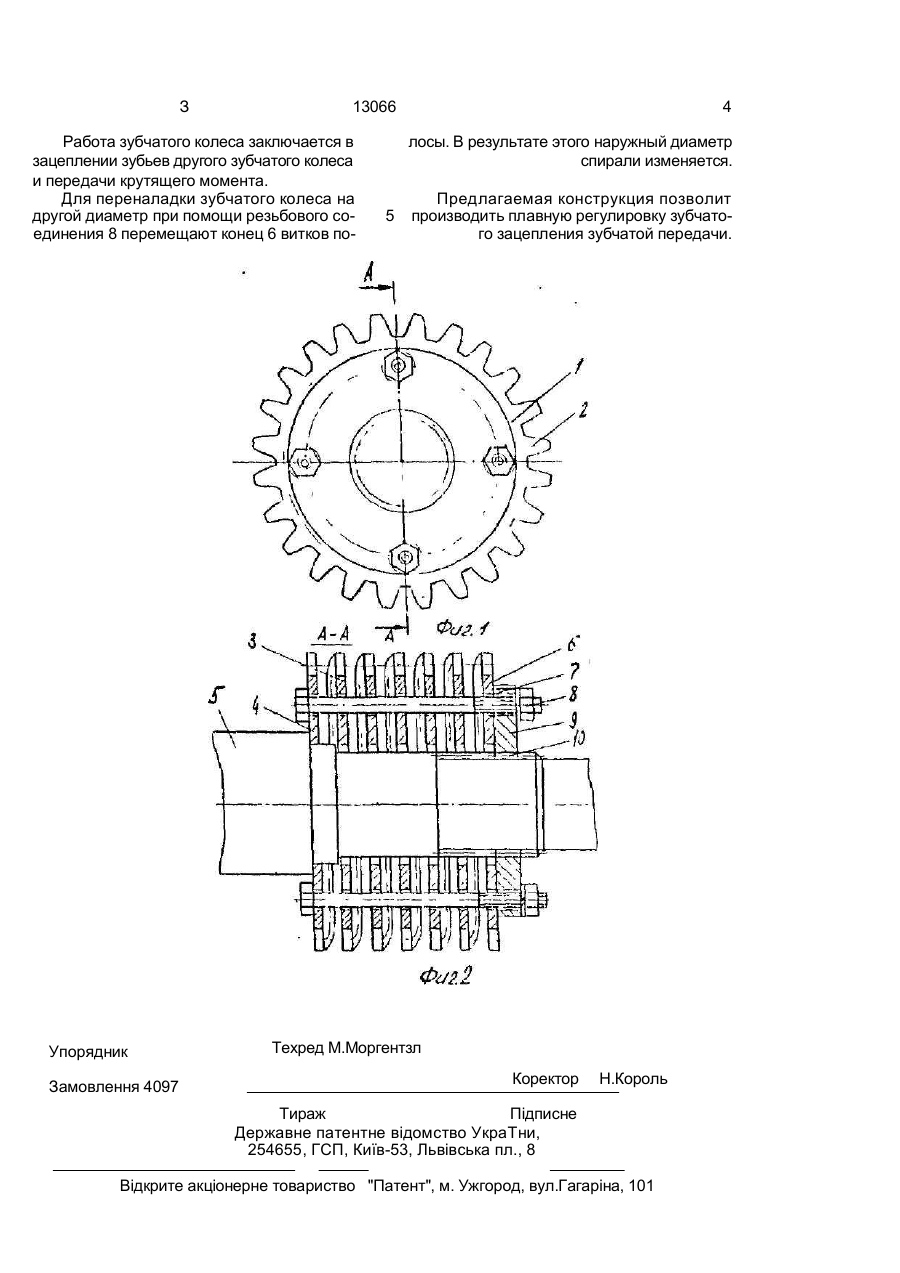

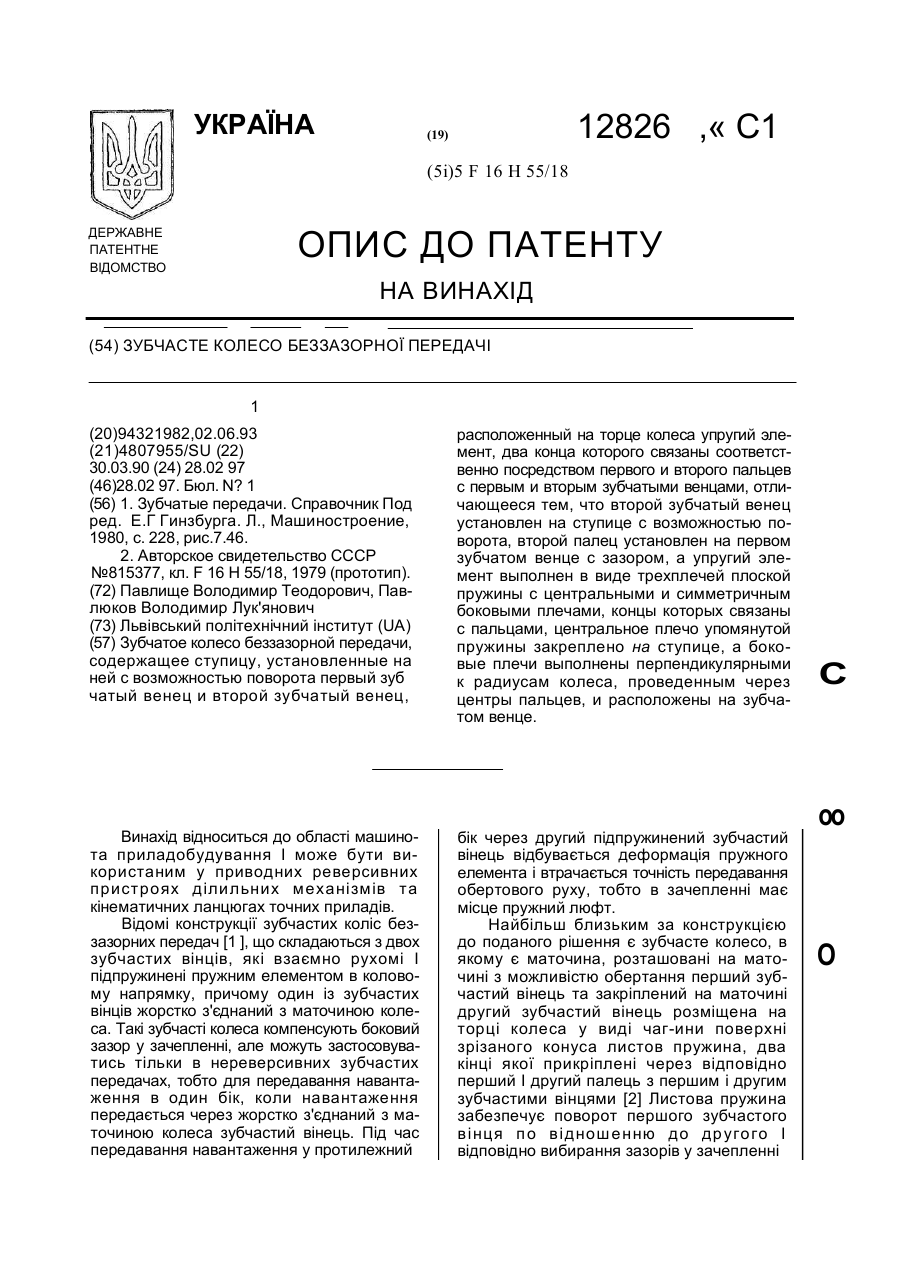

Зубчатое колесо, содержащее ступицу и зубчатый венец, выполненный из полосы, свитой в цилиндрическую спираль, витки которой зафиксированы друг относительно друга, о т л и ч а ю щ е е с я тем, что полоса выполнена в виде пружины сжатия, один конец полосы жестко закреплен на ступице, а другой конец полосы кинематически связан со ступицей с возможностью возвратнопоступательного перемещения. Изобретение относится к машиностроению и может быть использовано в конструкциях различных машин и механизмов, где требуется переналадка зубчатого колеса с одного диаметра из другой. Известно зубчатое колесо, содержащее ступицу и зубчатый венец, выполненный из Полосы, свитой в цилиндрическую спираль, ветки которой зафиксированы друг относительно друга [1]. К недостатку указанного колеса относится сложность условий регулировки диаметра. Целью изобретения является улучшение условий регулировки диаметра. Поставленная цель достигается за счет того, что полоса выполнена в виде пружины сжатия, один конец полосы жестко закреплен на ступице, а другой конец полосы кинематически связан со ступицей с возможностью возвратно-поступательного перемещения. На фиг. 1 изображено зубчатое колесо, вид спереди; на фиг. 2 - сечение А-А на фиг. 1. Зубчатое колесо содержит ступицу 1 с зубчатым венцом 2, выполненное из витков полосы 3 (фиг. 2) навитой по винтовой спирали. Винтовая полоса выполнена с характеристиками пружины сжатия. Начало 4 витков полосы установлено на приводном валу 5 с возможностью жесткого закрепления, например, при помощи сварки или пайки. Конец 6 витков полосы закреплен с возможностью возвратно-поступательного перемещения. Для этого ступица 1 содержит по крайней мене два сквозных отверстия 7. Конец 6 полосы прижат при помощи резьбового соединения 8. которое проходит в сквозных отверстия 7 ступицы 1 к фланцу 9, Для исключения перекоса резьбового соединения оси отверстий 7 размещены параллельно центральной оси колеса. Для осуществления возвратно-поступательного перемещения конца 6 витков полосы внутренний диаметр фланца 9 и часть приводного вала 5 выполнены шлицевыми 10. З 13066 Работа зубчатого колеса заключается в зацеплении зубьев другого зубчатого колеса и передачи крутящего момента. Для переналадки зубчатого колеса на другой диаметр при помощи резьбового соединения 8 перемещают конец 6 витков по Упорядник Замовлення 4097 4 лосы. В результате этого наружный диаметр спирали изменяется. Предлагаемая конструкция позволит 5 производить плавную регулировку зубчатого зацепления зубчатой передачи. Техред М.Моргентзл Коректор Н.Король Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
