Теплообмінник
Формула / Реферат
(57) 1. Теплообменник, содержащий жестко соединенную винтовую спираль, полостьмежду боковыми стенками которой образует канал для подачи теплоносителя, о т л и ч а ю щийся тем, что сечение канала для подачи теплоносителя выполнено треугольной формы, а его наружная стенка образована жестко соединенными витками проволоки.
2. Теплообменник по n.1, отличающийс я тем, что, поперечное сечение винтовой спирали выполнено трапециевидным.
3. Теплообменник по пп.1 и 2, о т л и ч а ю щ и й с я тем, что поперечное сечение винтовой спирали выполнено в виде трапеции, большее основание которой установленона прямоугольнике.
4. Теплообменник по п. 1, отличающ и й с я тем, что винтовая спираль выполнена многозаходной.
Текст

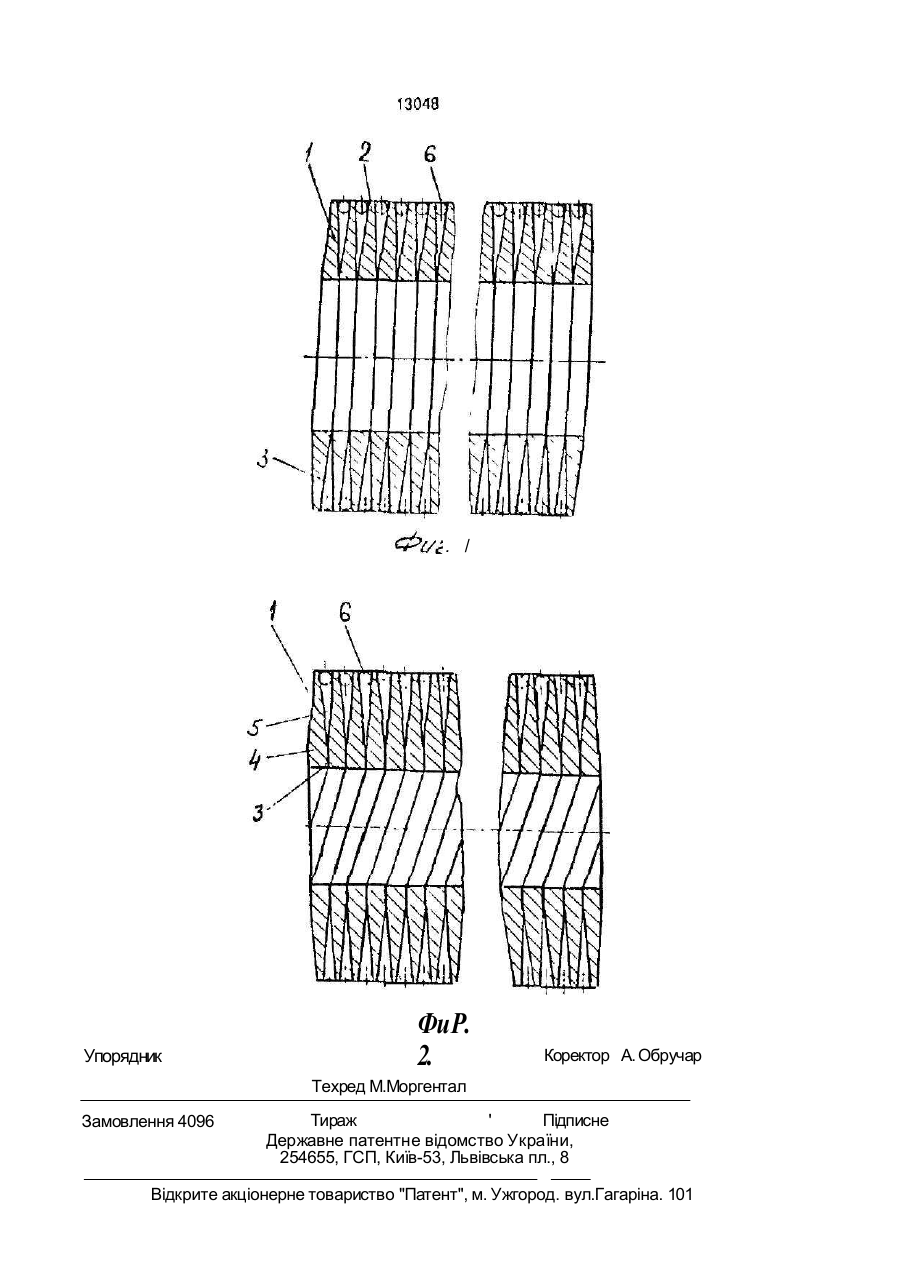

УКРАЇНА (19) со Изобретение относится к теплообмен ному оборудованию и может быть применено в энергетическом и химическом машинос троении, а также в других отраслях народного хозяйс тва. Извес тен теплообменник, сод ержащий жес тко с оединенную винтову ю спираль, полос ть между боковыми с тенками которой образу ет канал д ля под ачи теплонос ителя. К нед ос татку приведенной конс трукции относится небольшая площад ь теплонесу щей поверхнос ти. Цель изобретения - увеличение площади теплонесущей поверх нос ти, На фиг. 1 изображен вариант выполнения тепло обмен ник а с трапец иевид ным профилем с ечения винтовой спирали, разрез: на фиг.2 - вариант выполнения теплообме нн ика с м но гоз ах од н ой с п и ра ль ю и прямоугольным ос нованием. Теплообменник с одержит выполненную из полос ы плотно с формированную винто вую спираль 1 ( фиг.1). При навивке полос ы по винтовой спирали 1 поперечное с ечение ее на вс ей выс оте сос тавит фигу ру в вид е трапеции 2. При прокатке полос ы по винтовой спирали 1 (фиг. 2) образующая 3 трапециевид ного про фи ля вып олн ена в вид е прямоу гольник а 4. В итками винтовой с пирали 1 образованы треугольные пазы 5, которые образуются при жес тком соед инении полос ы винтовой спирали 1 по торцам в облас ти вну треннего диаметра, В треуголь ные пазы 5 у ложена проволока 6 и жес тко соед инена, например, при помощи сварки и образует наружный диаметр. В треугольные пазы 5 подается теплоноситель. Для подачи нескольких потоков теплонос ителя винтовая спираль 1 выполнена многозаходной. Работа теплообменник а заключается в подаче теплоносителя в треугольные пазы 5. В резу льтате э того происх од ит интенс ивный теплообмен. о со о . / Упорядник ФиP. 2. Коректор А. Обручар Техред М.Моргентал Замовлення 4096 Тираж ' Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород. вул.Гагаріна. 101
ДивитисяДодаткова інформація
Назва патенту англійськоюHeat exchanger
Автори англійськоюKopak Myroslav Petrovych
Назва патенту російськоюТеплообменник
Автори російськоюКопак Мирослав Петрович
МПК / Мітки
МПК: F28F 1/12
Мітки: теплообмінник
