Оптично керована активна індуктивність

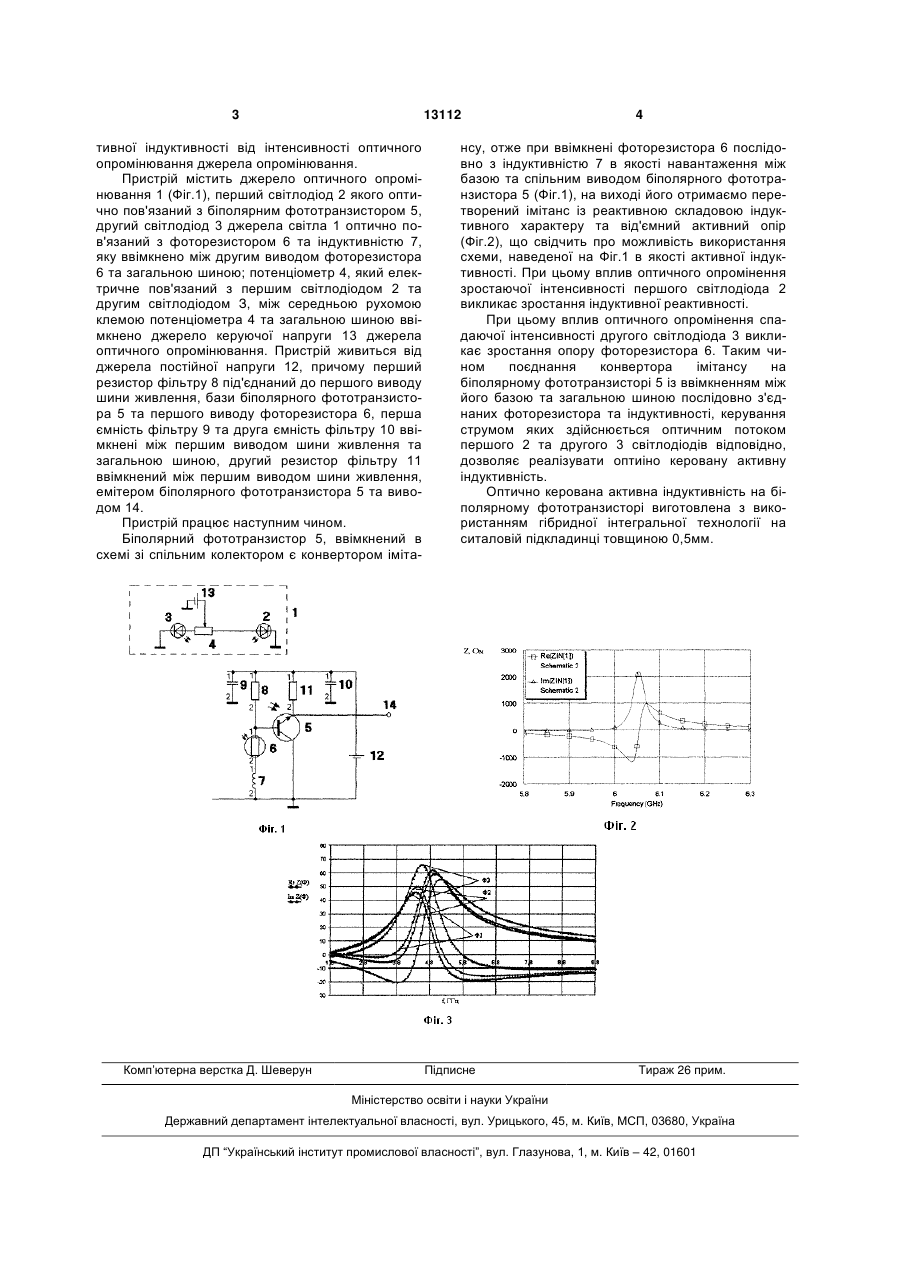

Оптично керована активна індуктивність, що містить транзистор, колектор якого з'єднано з загальною шиною, емітер з'єднано з виводом шини живлення, а база транзистора підключена до пер 3 13112 тивної індуктивності від інтенсивності оптичного опромінювання джерела опромінювання. Пристрій містить джерело оптичного опромінювання 1 (Фіг.1), перший світлодіод 2 якого оптично пов'язаний з біполярним фототранзистором 5, другий світлодіод 3 джерела світла 1 оптично пов'язаний з фоторезистором 6 та індуктивністю 7, яку ввімкнено між другим виводом фоторезистора 6 та загальною шиною; потенціометр 4, який електричне пов'язаний з першим світлодіодом 2 та другим світлодіодом З, між середньою рухомою клемою потенціометра 4 та загальною шиною ввімкнено джерело керуючої напруги 13 джерела оптичного опромінювання. Пристрій живиться від джерела постійної напруги 12, причому перший резистор фільтру 8 під'єднаний до першого виводу шини живлення, бази біполярного фототранзистора 5 та першого виводу фоторезистора 6, перша ємність фільтру 9 та друга ємність фільтру 10 ввімкнені між першим виводом шини живлення та загальною шиною, другий резистор фільтру 11 ввімкнений між першим виводом шини живлення, емітером біполярного фототранзистора 5 та виводом 14. Пристрій працює наступним чином. Біполярний фототранзистор 5, ввімкнений в схемі зі спільним колектором є конвертором іміта Комп’ютерна верстка Д. Шеверун 4 нсу, отже при ввімкнені фоторезистора 6 послідовно з індуктивністю 7 в якості навантаження між базою та спільним виводом біполярного фототранзистора 5 (Фіг.1), на виході його отримаємо перетворений імітанс із реактивною складовою індуктивного характеру та від'ємний активний опір (Фіг.2), що свідчить про можливість використання схеми, наведеної на Фіг.1 в якості активної індуктивності. При цьому вплив оптичного опромінення зростаючої інтенсивності першого світлодіода 2 викликає зростання індуктивної реактивності. При цьому вплив оптичного опромінення спадаючої інтенсивності другого світлодіода 3 викликає зростання опору фоторезистора 6. Таким чином поєднання конвертора імітансу на біполярному фототранзисторі 5 із ввімкненням між його базою та загальною шиною послідовно з'єднаних фоторезистора та індуктивності, керування струмом яких здійснюється оптичним потоком першого 2 та другого 3 світлодіодів відповідно, дозволяє реалізувати оптиіно керовану активну індуктивність. Оптично керована активна індуктивність на біполярному фототранзисторі виготовлена з використанням гібридної інтегральної технології на ситаловій підкладинці товщиною 0,5мм. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
