Спечений матеріал на основі циркону і двоокису цирконію і спосіб одержання формованих виробів з нього
Номер патенту: 50795
Опубліковано: 15.11.2002
Автори: Макгаррі Чарльз Ніколас, Джордж Ерік Террі Джеордже, Джуігоні Жак Маріус Луіс
Формула / Реферат
1. Спечений матеріал, який відрізняється тим, що його отримують з шихти, яка містить від 5 до 40 мас.% циркону і тим, що він має наступний хімічний склад, мас.% :
ZrO2+HfO2
82-96
SiO2
1,7-14
ТіО2
0,2-3
Y2O3
0,4-5
Аl2O3
0,2-2,5
решта
<1.
2. Спечений матеріал по п.1, який відрізняється тим, що він має наступний хімічний склад, мас.% :
ZrO2+HfO2
87-94
SiO2
3-8
ТіО2
0,4-1,5
Y2O3
0,8-3,0
Аl2O3
0,5-1,0
решта
<0,5.
3. Спечений матеріал по п. 1 або п. 2, який відрізняється тим, що він має форму блока вагою, не меншою за 10 кг.
4. Спечений матеріал по будь-якому з пп. 1-3, який відрізняється тим, що як джерело двоокису цирконію шихта містить спечений матеріал, що повторно використовується.
5. Спечений матеріал по будь-якому з пп. 1-4, який відрізняється тим, що шихта містить 10-20 мас.% циркону.
6. Спосіб отримання формованих виробів з спеченого матеріалу, який включає приготування шихти для спікання, формування з шихти сирої заготовки необхідної форми і випалення отриманої сирої заготовки, який відрізняється тим, що шихта для спікання містить 5 – 40 мас.% циркону, а матеріал має наступний склад оксидної основи, мас.% :
ZrO2+HfO2
82-96
SiO2
1,7-14
ТіО2
0,2-3
Y2O3
0,4-5
Аl2O3
0,2-2,5
решта
<1,
а випалення отриманої заготовки проводять при температурі 1400 -1650°С протягом часу, достатнього для спікання заготовки.
7. Спосіб по п. 6 який відрізняється тим, що випалення проводять при температурі 1500 - 1600°С протягом 10 - 30 годин.
8. Спосіб по п. 6 або п. 7, який відрізняється тим, що формують шахту склоплавильної печі.
9. Спосіб по п. 6 або п. 7, який відрізняється тим, що формують вивідний канал для скла склоплавильної печі.

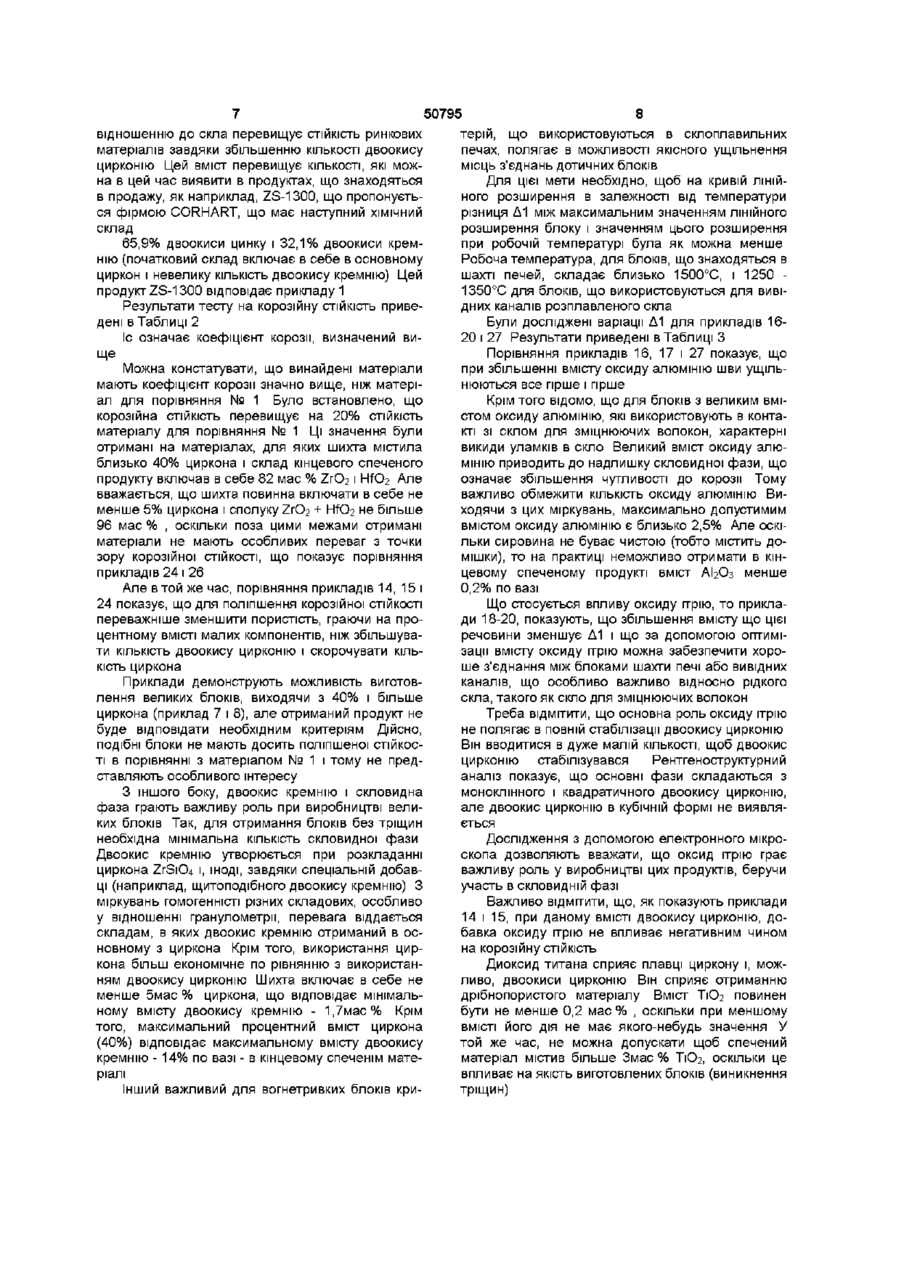

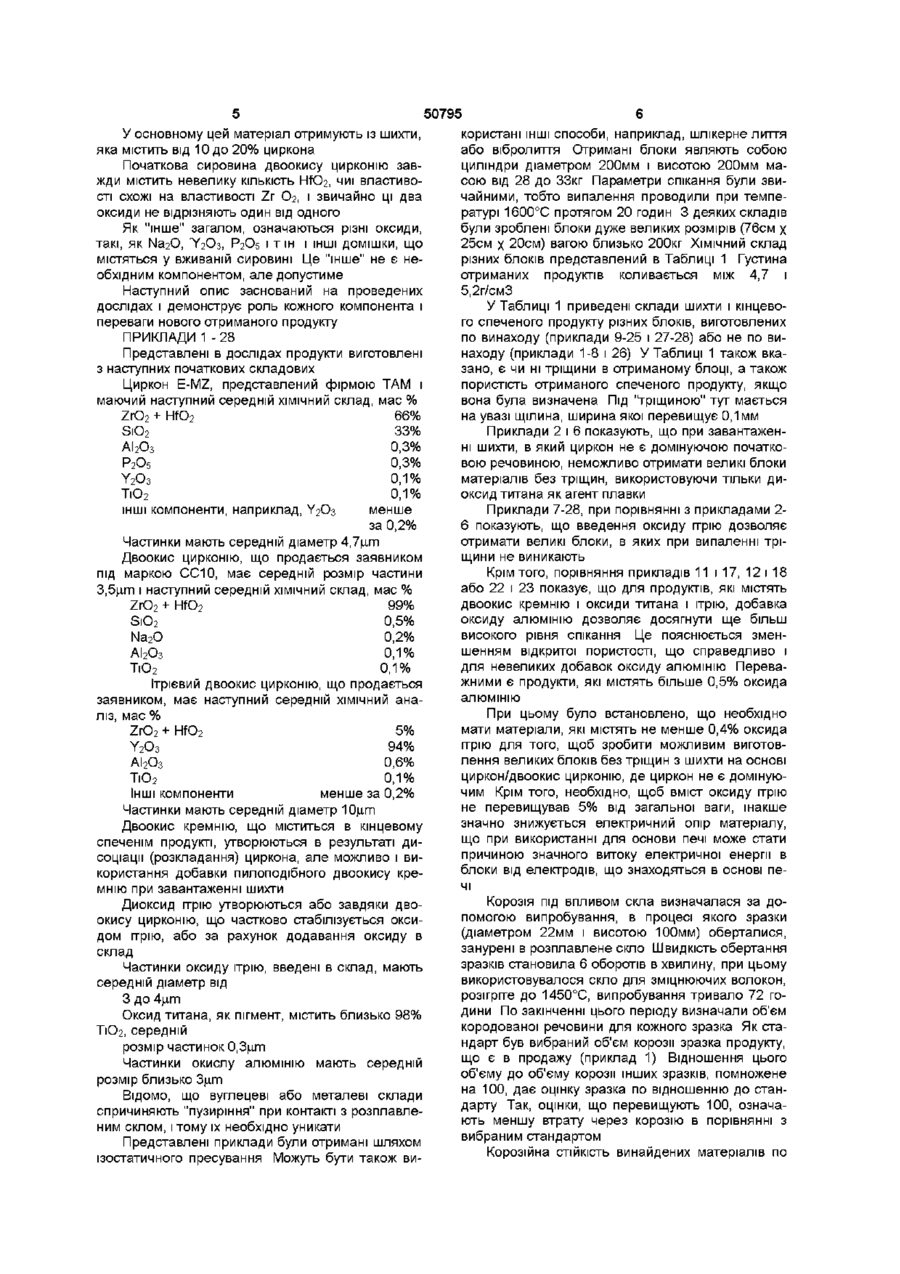

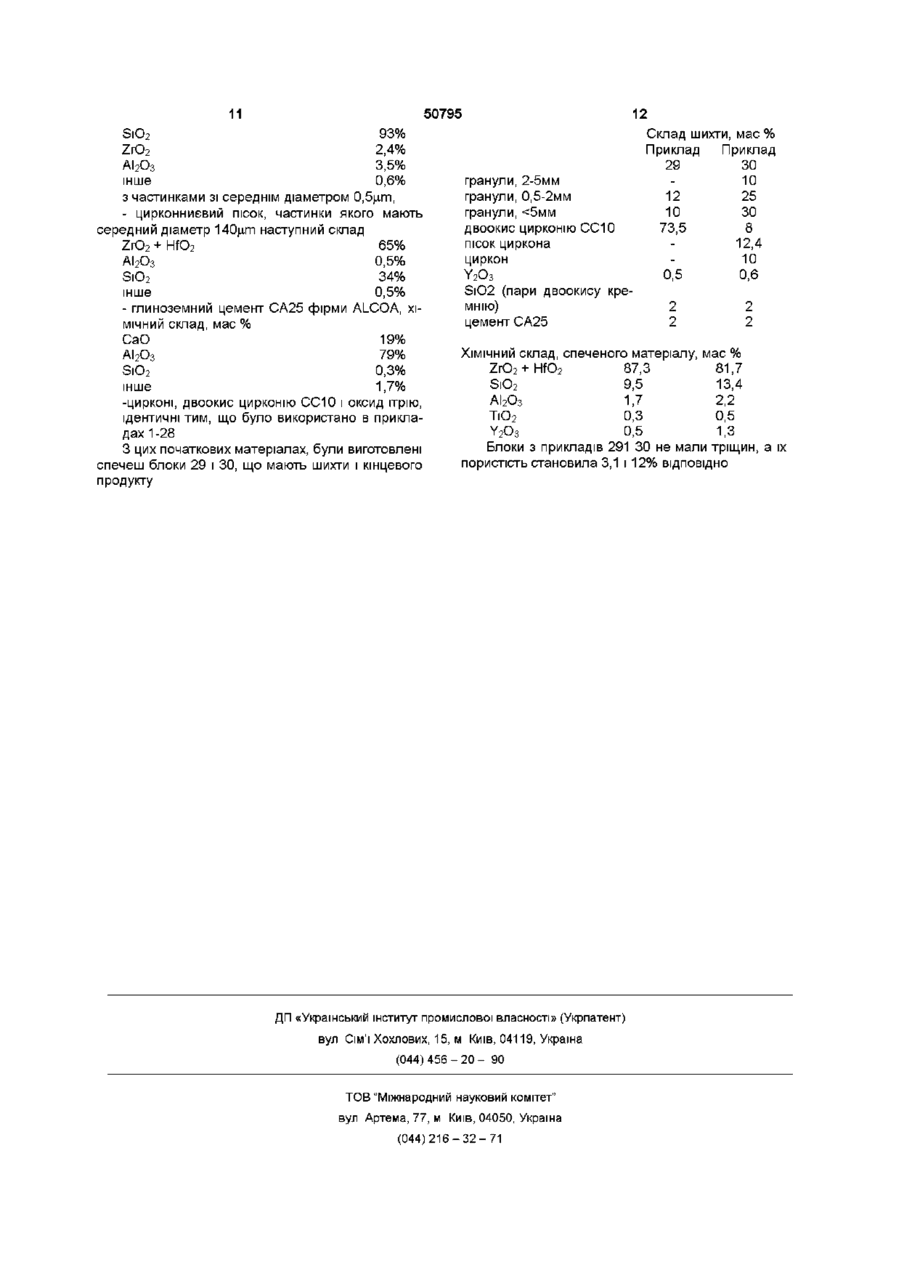

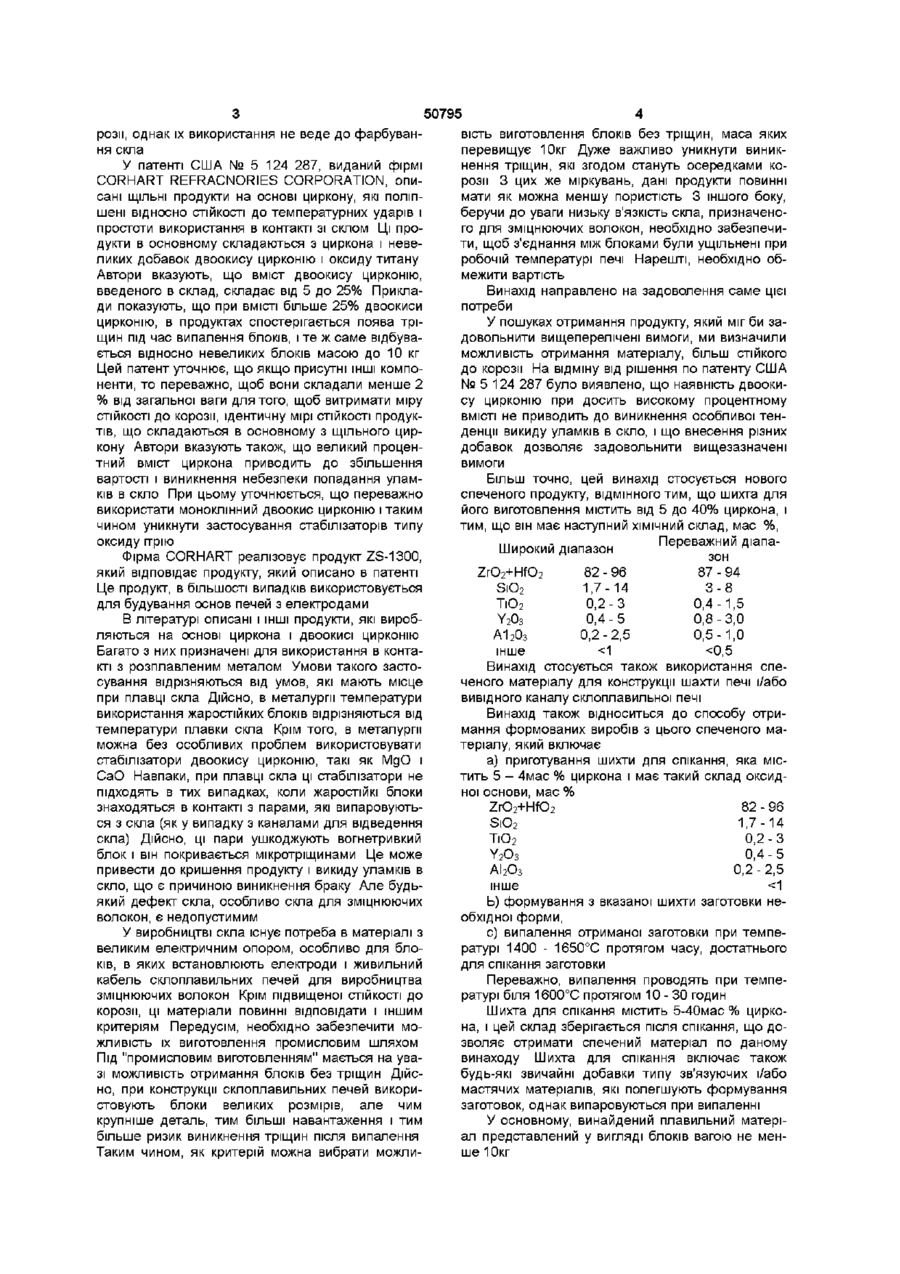

Текст
1 Спечений матеріал, який відрізняється тим, що його отримують з шихти, яка містить від 5 до 40 мас % циркону і тим, що він має наступний ZrO 2 +HfO 2 82-96 SiO 2 1,7-14 ТіО 2 0,2-3 Y2O3 0,4-5 АІ2О3 0,2-2,5 решта
ДивитисяДодаткова інформація
Назва патенту англійськоюSintered material on zircon and zirconium dioxide basis, its use and method for manufacture of molded articles
Назва патенту російськоюСпеченный материал на основе циркона и двуокиси циркония, его применение и способ получения формованных изделий из него
МПК / Мітки
МПК: C04B 35/48, C03B 5/00, C04B 35/482, C04B 35/622
Мітки: формованих, двоокису, спосіб, основі, одержання, спечений, нього, циркону, цирконію, виробів, матеріал
Код посилання
<a href="https://ua.patents.su/6-50795-spechenijj-material-na-osnovi-cirkonu-i-dvookisu-cirkoniyu-i-sposib-oderzhannya-formovanikh-virobiv-z-nogo.html" target="_blank" rel="follow" title="База патентів України">Спечений матеріал на основі циркону і двоокису цирконію і спосіб одержання формованих виробів з нього</a>
Спечений антифрікційний матеріал на основі міді та спосіб його одержання
Номер патенту: 3649
Опубліковано: 27.12.1994
Автори: Гребень Андрій Маркович, Тюфілін Герман Михайлович, Брахнов Микола Володимирович, Євтушенко Едуард Васильович, Курилов Генадій Васильович, Дроздов Юрій Миколайович, Толмачова Тетяна Іванівна, Слись Ігор Григорович, Юрков Борис Михайлович
МПК: B22F 3/12, C22C 9/04, B22F 1/02
Мітки: основі, антифрикційний, одержання, міді, спечений, матеріал, спосіб
Формула / Реферат:
1. Спеченный антифрикционный материал на основе меди, содержащий олово, бор и графит, отличающийся тем, что, с целью повышения антифрикционных свойств в условиях повышенной температуры и высокой удельной нагрузки, он дополнительно содержит цинк, дисульфид молибдена и окись бора при следующем соотношении компонентов, маc. %:олово 1,5-9,0...
Спечений матеріал для електродів контактного зварювання на основі міді
Номер патенту: 9378
Опубліковано: 30.09.1996
Автори: Горобцов Володимир Анатолієвич, Полушко Ганна Петрівна, Марценко Євген Валентинович, Іванова Інна Іванівна
Мітки: спечений, зварювання, основі, контактного, міді, матеріал, електродів
Формула / Реферат:
Спеченный материал для электродов контактной сварки на основе меди, содержащий интерметаллид, отличающийся тем, что, с целью повышения износостойкости электродов, он в качестве интерметаллида содержит интерметаллид кобальт-кремний состава Co2Si при следующем соотношении компонентов, мас.%:интерметаллид кобальт-кремний состава Co2Si 1,5-4медь ...
Спечений матеріал для електричних контактів
Номер патенту: 37420
Опубліковано: 15.05.2001
Автори: Коханівський Сергій Павлович, Мрачковський Анатолій Миколайович
Мітки: контактів, матеріал, спечений, електричних
Формула / Реферат:
Спечений матеріал для електричних контактів на основі срібла, що містить цирконій, оксид ітрію, який відрізняється тим, що в нього додатково введені графіт і оксид кальцію при наступному співвідношенні інгредієнтів, мас.%цирконій 2,8 - 3,5графіт 1,5 -2,5оксид кальцію 0,5 -1,0оксид ітрію 0,5 - 0,7срібло решта
Спосіб одержання формованих виробів
Номер патенту: 25747
Опубліковано: 30.10.1998
Автори: Чистяков Валерій Васильович, Підлісна Олена Анатоліївна
МПК: C04B 22/00, C04B 28/02
Мітки: формованих, виробів, спосіб, одержання
Формула / Реферат:
Способ получения формованных изделий, заключающийся в подготовке дисперсной смеси, включающей связующее и наполнитель, содержащий соединения щелочных, щелочноземельных и редкоземельных металлов, прессовании заготовок при повышенной температуре, изотермической выдержке, отличающийся тем, что смесь, содержащую минеральные вяжущие вещества в качестве связующего и наполнитель, затворяют водой или 10,0 - 95,0% - ным водным раствором неорганических...
Шихта для виготовлення вогнетривких виробів на основі діоксиду цирконію
Номер патенту: 47421
Опубліковано: 15.07.2002
Автори: Караулов Анатолій Григорович, Пащенко Наталія Володимирівна, Чуднова Наталія Михайлівна, Гальченко Тетяна Георгіївна
МПК: C04B 35/48
Мітки: виготовлення, цирконію, шихта, виробів, вогнетривких, основі, діоксиду
Формула / Реферат:
Шихта для виготовлення вогнетривких виробів на основі діоксиду цирконію, яка включає технічний діоксид цирконію або баделеіт, домішку, що містить кремнезем, оксид алюмінію та тимчасову органічну зв’язку, яка відрізняться тим, що як домішку, що містить кремнезем застосовують відходи переробки мінералів, що містять кварц при такому співвідношенні компонентів, мас.%: Технічний діоксид цирконію або баделеіт ...
