Номер патенту: 91963

Опубліковано: 27.09.2010

Автори: Долгін Ігор Володимирович, Долгін Володимир Прохорович

Завантажити PDF файл.

Формула / Реферат

Високочастотний фільтр, заснований на моделюванні реакції фільтра з операторною дробово-раціональною передавальною функцією вигляду

де W(s) - операторна дробово-раціональна передавальна функція, s - оператор Лапласа, n - порядок фільтра, Т - стала часу, - нижня гранична частота, що містить блоки підсумовування, множення і затримки сигналу, який відрізняється тим, що введені послідовно включені операційні перетворювачі, число яких відповідає порядку фільтра n, а кожний операційний перетворювач складається з послідовності блоків порівняння, множення результату порівняння і сигналу корекції, підсумовування і затримки, вихід якого сполучений з другим входом блока підсумовування і інверсним входом блока порівняння, причому виходом кожного операційного перетворювача є вихід блока порівняння, а входом операційного перетворювача є підсумовуючий вхід блока порівняння.

Текст

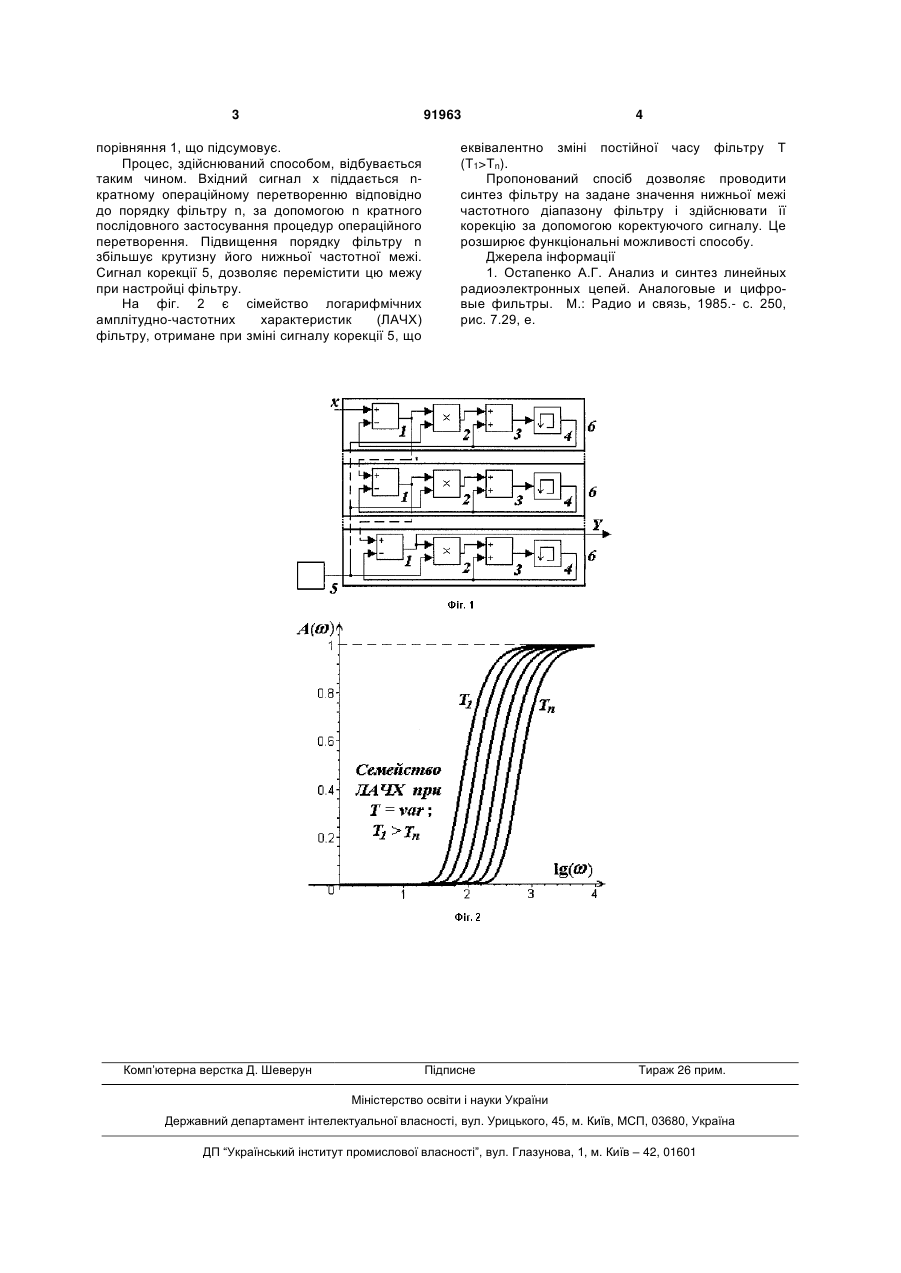

Високочастотний фільтр, заснований на моделюванні реакції фільтра з операторною дробово-раціональною передавальною функцією вигляду 2 3 91963 порівняння 1, що підсумовує. Процес, здійснюваний способом, відбувається таким чином. Вхідний сигнал х піддається nкратному операційному перетворенню відповідно до порядку фільтру n, за допомогою n кратного послідовного застосування процедур операційного перетворення. Підвищення порядку фільтру n збільшує крутизну його нижньої частотної межі. Сигнал корекції 5, дозволяє перемістити цю межу при настройці фільтру. На фіг. 2 є сімейство логарифмічних амплітудно-частотних характеристик (ЛАЧХ) фільтру, отримане при зміні сигналу корекції 5, що Комп’ютерна верстка Д. Шеверун 4 еквівалентно зміні постійної часу фільтру Т (T1>Tn). Пропонований спосіб дозволяє проводити синтез фільтру на задане значення нижньої межі частотного діапазону фільтру і здійснювати її корекцію за допомогою коректуючого сигналу. Це розширює функціональні можливості способу. Джерела інформації 1. Остапенко А.Г. Анализ и синтез линейных радиоэлектронных цепей. Аналоговые и цифровые фильтры. М.: Радио и связь, 1985.- с. 250, рис. 7.29, е. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

High-pass filter

Автори англійською

Dolhin Volodymyr Prohorovych, Dolhin Ihor Volodymyovych

Назва патенту російською

Высокочастотный фильтр

Автори російською

Долгин Владимир Прохорович, Долгин Игорь Владимирович

МПК / Мітки

Автори: Долгін Володимир Прохорович, Долгін Ігор Володимирович

МПК: H03J 3/00

Мітки: рекурсивний, високих, фільтр, частот, керований

Формула / Реферат:

Рекурсивний керований фільтр високих частот з операторною дробово-раціональною передавальною функцією,де W(s) - операторна дробово-раціональна передавальна функція, s - оператор Лапласа, n - порядок фільтра, f - нижня гранична частота фільтра, що містить компаратор, підсилювач, суматор і елемент затримки, який відрізняється тим, що введені послідовно включені...
