Драбина для обслуговування світильників

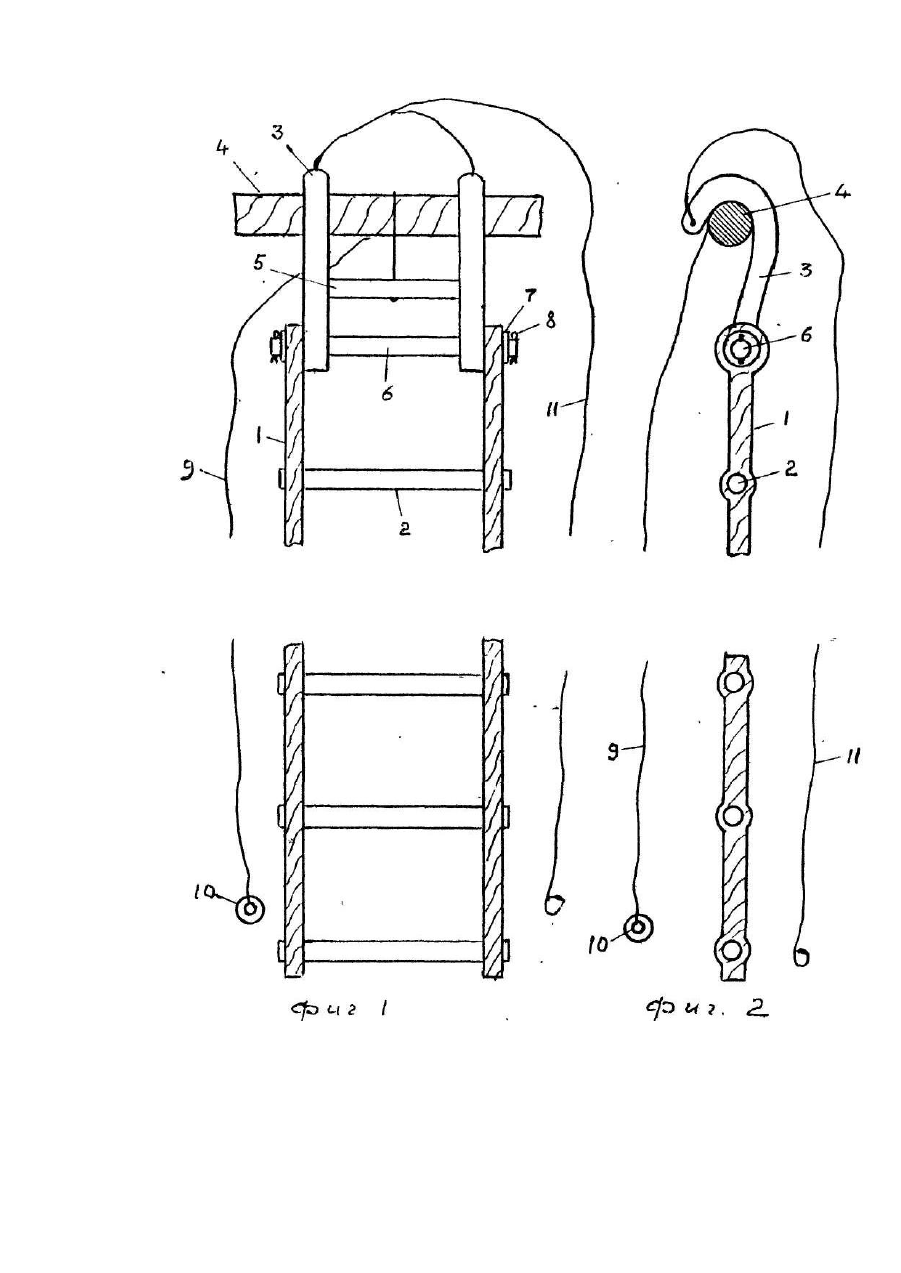

Изобретение относится к электрическим железным дорогам, а именно для обслуживания светильников расположенных на гибких поперечинах контактной сети и может быть использовано в электросетях. Известно устройство для обслуживания светильников расположенных на гибких поперечинах контактной сети, содержащее поддерживающий трос натянутый между опорами гибкой поперечины и люльку подвешенную на роликах к упомянутому тросу с возможностью перемещения по нему (МПС. "Тематический план для изобретателей и рационализаторов железнодорожного транспорта". М. "Транспорт", 1987г., с. 43). Применение известного устройства приводит к утяжелению опор, т.е. к дополнительной на них нагрузке, помимо того, недостаток определяется большими затратами. Известна лестница Свидерского (авт.св. СССР №844758, м.кл. Е 06 С 1/22, 1979), содержащая гибкие тетивы, имеющие фиксированную длину и прикрепленные к ним ступени, выполненные из трубчатых элементов, снабженные на одном конце выступающей частью для телескопического соединения трубчатых элементов между собой, причем на верхнем конце лестницы закреплен крюк-зацеп и сбрасывающий шнур. Для удобства транспортировки, лестница в сложенном положении представляет собой штангу-трость. Недостаток известной лестницы Свидерского определяется ее эксплуатационной непригодностью для поставленной технической задачи, так как контактная сеть находится под высоким напряжением и высота до светильников порядка 10 м. Наличие одного крюка-зацепа и телескопическое соединение трубчатых элементов между собой не определяют устойчивое положение лестницы в рабочем положении, лестница должна быть выполнена из изолирующи х материалов. В основу изобретения поставлена задача усовершенствования лестницы для обслуживания светильников, которая облегчает установку и съем ее с обслуживаемого объекта и за счет этого упрощается эксплуатация при замене перегоревших ламп и ремонте светильников на гибких поперечинах контактной сети. Поставленная задача решается тем, что в лестнице для обслуживания светильников содержащей гибкие тетивы, имеющие фиксированную длину, прикрепленные к ним ступени, выполненные из трубчатых элементов, сбрасывающий шнур и крюк-зацеп, закрепленный на верхнем конце лестницы согласно изобретению, она снабжена дополнительно вторым крюком-зацепом жестко соединенном с первым и с верхней ступенькой лестницы, которая закреплена к гибким тетивам на оси с возможностью поворота вокруг тетивы и натяжным шнуром для подъема лестницы включающим на конце груз в виде утяжеленной шайбы, при этом гибкие тетивы и ступени выполнены из изолирующи х материалов. Причинно-следственная связь между совокупностью существенных признаков и полученным техническим результатом заключается в том, что лестница дополнительно снабжена вторым крюком-зацепом жестко соединенным с первым и с верхней ступенькой лестницы, которая закреплена к гибким тетивам с возможностью поворота вокруг те тив и натяжным шнуром для подъема лестницы, включающим на конце груз, при этом гибкие тетивы и ступени лестницы выполнены из изолирующи х материалов. Это определяет технический результат - облегчение установки и съема лестницы с обслуживаемого объекта, и за счет этого упрощается эксплуатация при замене перегоревших ламп и ремонте светильников на гибких поперечинах контактной сети. На фиг. 1 показана лестница, общий вид; на фи г. 2 - то же, вид сбоку. Лестница содержит, гибкие тетивы 1, например, капроновый канат, прикрепленные к ним ступени 2 из трубчаты х элементов, например, из стеклопластика и крюки-зацепы 3, которые закрепляются за фиксирующий трос 4. Крюки и зацепы 3 скреплены поперечной трубкой 5, а их основания закреплены к оси 6, на торцы которой с обоих сторон свободно насажены втулки 7, к ним крепятся гибкие тетивы 1. Концы оси 6 зашплинтованы шплинтами 8. Крюки-зацепы 3 имеют возможность поворота вокруг тетивы 1. Натяжной шнур 9 закреплен к середине поперечной трубки 5 и включает на свободном конце груз в виде утяжеленной шайбы 10. Сбрасывающий шнур 11 крепится за крюки-зацепы 3, а второй конец - свободный. Лестница работает следующим образом. Забрасывают утяжеленную шайбу 10 за фиксирующий трос 4 и за натяжной шнур 9 поднимают лестницу к фиксирующему тросу 4. Одевают крюки-зацепы 3 на фиксирующий трос 4. Один электромонтер удерживает внизу лестницу в натянутом положении, а второй поднимается к светильнику, закарабинивается монтерским поясом и обслуживает светильник (не показан). После окончания ремонтных работ и возвращения электромонтера вниз, для снятия лестницы подтягивают сбрасывающий шнур 11, крюки-зацепы 3 выходят из зацепления с фиксирующим тросом 4 и за натяжной шнур 9, лестницу опускают.
