Установка для безперервної відливки виробів

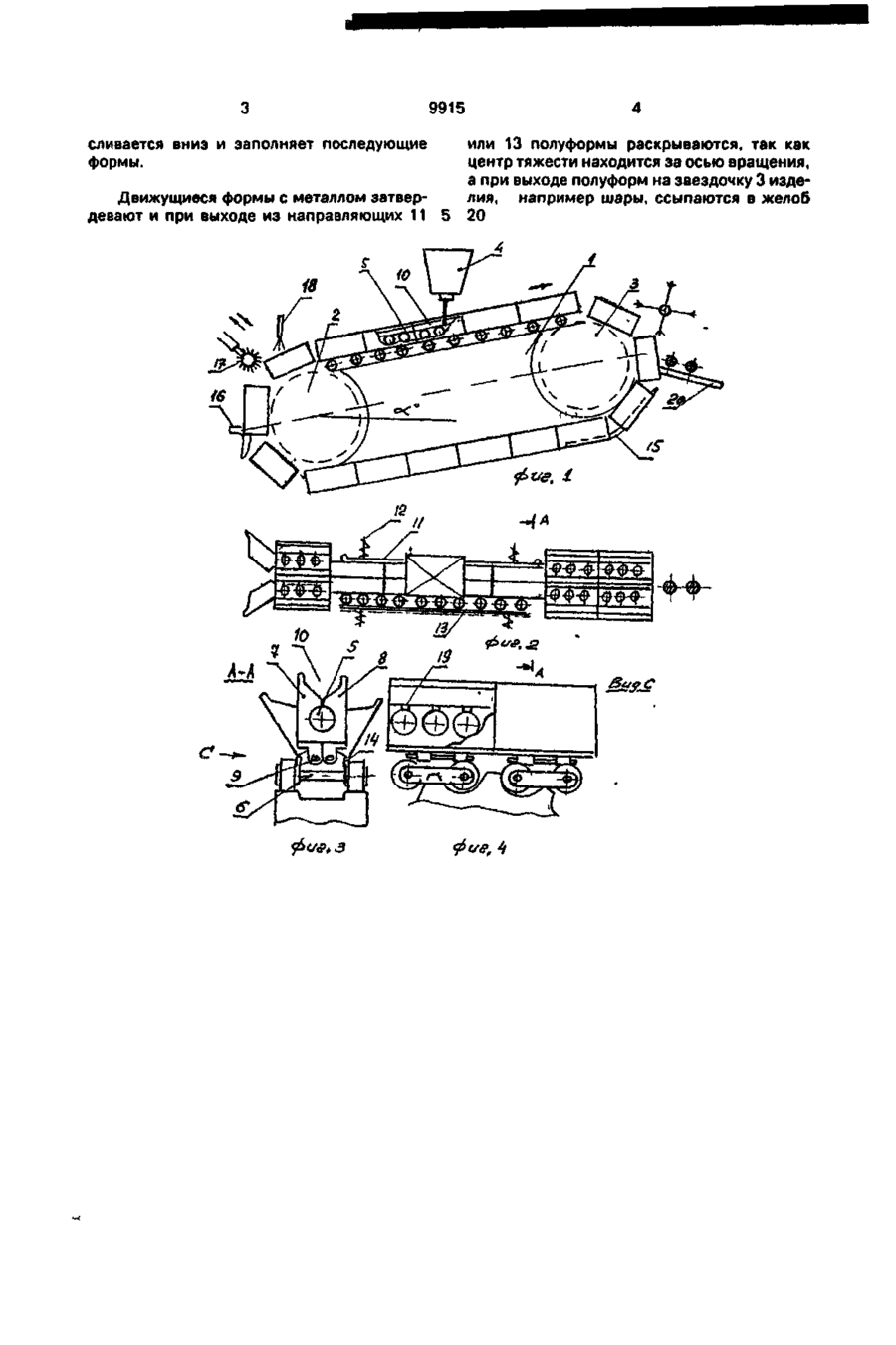

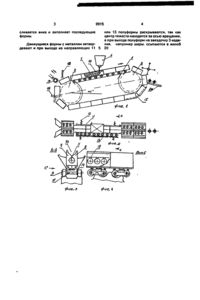

Установка для непрерывной отливки изделий, содержащая полуформы, установлен ные на тележках, закрепленных на цепях сопряженных между собой конвейеров, образующие общий заливочный канал, и заливочное устройство, о т л и ч а ю щ а я с я тем, что полуформы закреплены на тележках шарнирно, ось вращения которых смещены относительно центра тяжести, а конвейер выполнен вертикально-замкнутым и установлен наклонно к горизонтальной плоскости. Изобретение относится к области литейного производства, в частности к установкам конвейерного типа для литья изделий. Цель изобретения - упрощение конструкции, снижение металлоемкости и уменьшение габаритов. Сущность изобретения поясняется чертежом, где на фиг.1 изображен общий вид установки, на фиг.2 - вид сверху, на фиг.З показан разрез по А-А фиг.2 и на фиг.4 показан вид С. В верхней части контейнера смыкаются полуформы 7 и 8 образуют общий заливочный канал 10. Для сопряжения полуформ 7 и 8 на заливочном участке имеются прижимные направляющие планки 11, подпружиненные пружинами 12, или направляющие выполнены в виде рольганга 13. Для одинакового раскрытия полуформ имеются упоры 14. Для удержания полуформ 7 и 8 в раскрытом положении на нижней ветви конвейера могут устанавливаться внутренние направляющие 15, а для предварительного раскрытия - конусные раскрыватели 16. При необходимости очистки полуформ 7 и 8 установка может оснащаться щетками 17, а для покраски форм - форсункой 18. Принцип работы: из заливочного устройства 4 металл поступает в заливочный канал 10 и с него через литниковые каналы 19 затем попадает в форму 5. Ввиду движения тележек 6 с полуформами 7 и 8 вверх по наклонной поверхности, оставшийся металл Установка состоит из конвейера 1 вертикально замкнутого вида и установленного наклонно к горизонтальной плоскости, с приводной нижней звездочкой 2 и холостой 3, заливочного устройства 4 и движущихся форм 5, установленных на тележках 6. Форма 5 состоит из двух полуформ 7 и 8, шарнирно закрепленных на осях 9, на тележках 6, ось вращения которых смещена относительно центра тяжести, что способствует самопроизвольному раскрытию полуформ. С > чэ ел О З сливается вниз и заполняет последующие формы. 9915 4 или 13 полуформы раскрываются, так как центр тяжести находится за осью вращения, а при выходе полуформ на звездочку 3 издеДвижущиеся формы с металлом затверлия, например шары, ссыпаются в желоб девают и при выходе из направляющих 11 5 20 9915 Упорядник Замовлення 4558 Техред М.Моргентал Коректор М.Керецман Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101 ІИ
