Укладальник сирих окотишів

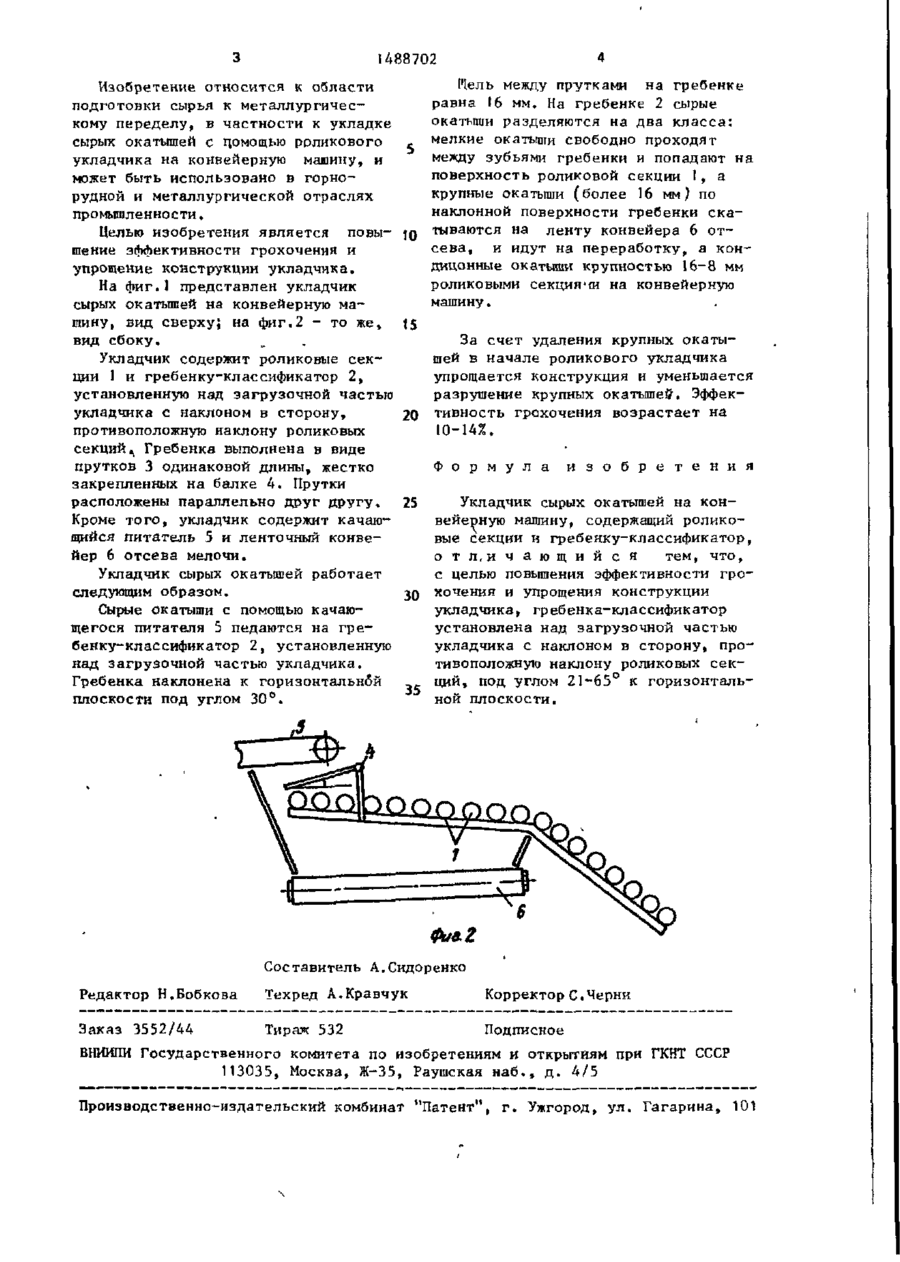

Изобретение относится к подготовке сырья к металлургическому переделу. Целью изобретения является повышение эффективности грохочения и упрощение конструкции укладчика. Укладчик содержит роликовые секции 1 и гребенку-классификатор 2, установленную над загрузочной частью укладчика с наклоном в сторону, противоположную наклону роликовых секций 1. Гребенка 2 выполнена в виде прутков 3 одинаковой длины, жестко закрепленных на балке 4. Кроме того, устройство содержит качающийся питатель 5 и ленточный конвейер 6 отсева мелочи. Повышение эффективности грохочения и упрощение конструкции укладчика достигаются за счет того, что гребенка-классификатор 2 установлена над загрузочной частью укладчика с наклоном в сторону, противоположную наклону роликовых секций 1, под углом 21-65°к горизонтальной плоскости. 2 ил. 1 -V Фиг.1 Т § с 00 00 -V 1488702 Изобретение относится к области подготовки сырья к металлургическому переделу, в частности к укладке сырых окатышей с помощью ррликового укладчика на конвейерную машину, и может быть использовано в горнорудной и металлургической отраслях промышленности. Целью изобретения является повышение эффективности грохочения и упрощение конструкции укладчика. На фиг.1 представлен укладчик сырых окатышей на конвейерную машину, вид сверху; на фиг,2 - то же, вид сбоку. Укладчик содержит роликовые секции 1 и гребенку-классификатор 2, установленную над загрузочной частью укладчика с наклоном в сторону, противоположную наклону роликовых секций^ Гребенка выполнена в виде прутков 3 одинаковой длины, жестко закрепленных на балке 4. Прутки расположены параллельно друг другу. Кроме того, укладчик содержит качающийся питатель 5 и ленточный конвейер 6 отсева мелочи. Укладчик сырых окатышей работает следующим образом. Сырые окатыши с помощью качающегося питателя 5 педаются на гребенку-классификатор 2, установленную над загрузочной частью укладчика. Гребенка наклонена к горизонтальний плоскости под углом 30°. І'Іель между прутками на гребенке равна 16 мм. На гребенке 2 сырые окатыши разделяются на два класса: мелкие окатыши свободно проходят между зубьями гребенки и попадают на поверхность роликовой секции 1, а крупные окатыши (более 16 мм) по наклонной поверхности гребенки скатываются на ленту конвейера 6 от10 с е в а , и идут на переработку, а кондицонные окатыши крупностью 16-8 мм роликовыми секциями на конвейерную машину. І5 За счет удаления крупных окатышей в начале роликового укладчика упрощается конструкция и уменьшается разрушение крупных окатышеу. Эффек20 тивность грохочения возрастает на 10-14%. Ф о р м у л а и з о б р е т е н и я Укладчик сырых окатышей на конвейерную машину, содержащий роликовые секции и гребенку-классификатор, о т л . и ч а ю щ и й с я тем, что, с целью повышения эффективности гро30 хочения и упрощения конструкции укладчика, гребенка-классификатор установлена над загрузочной частью укладчика с наклоном в сторону, противоположную наклону роликовых сек• ций, под углом 21-65 о к горизонталь35 ной плоскости. 25 Составитель А.Сидоренко Редактор Н.Бобкова Техред А.Кравчук Корректор С.Черни Заказ 3552/44 Тираж 532 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
