Дробарка

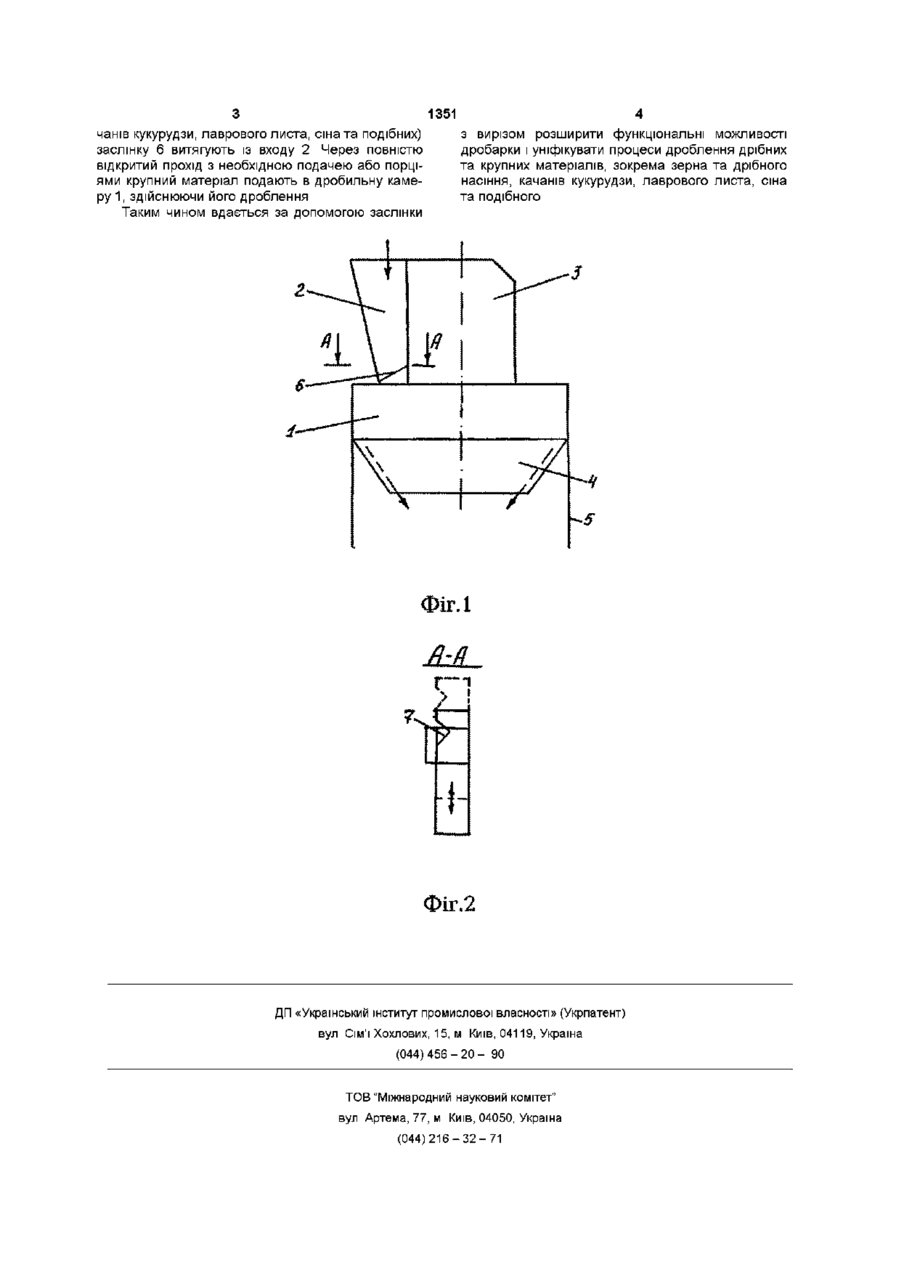

Дробарка, яка включає дробильну камеру, вхід із заслінкою та вихід, яка відрізняється тим, що заслінка має на своїй робочій частині виріз менший за прохід входу Дробарка відноситься до галузі машинобудування і призначена для дроблення дрібних і крупних матеріалів зерна та дрібного насіння, качанів кукурудзи, лаврового листа, сіна та подібного Відома дробарка включає дробильну камеру, вхід із заслінкою та вихід (Кулаковский И В , Кирпичников Ф С , Резник Е И , Машины и оборудования для приготовления кормов / Справочник Часть 1 — Москва Россельхозиздат — 1987 — С 152 — р и с 42 —Позиция 17) Однак така дробарка не може дробити, окрім дрібних сипучих матеріалів типу зерна, качани кукурудзи, лавровий лист і трави через недоліки заслінки Якщо ж зробити вхід, перетин якого достатній для проходження крупного матеріалу, то він через обмежену встановлену потужність двигуна не може пропустити потрібну мінімальну КІЛЬКІСТЬ дрібного зерна через забивання вузької пропускної щілини між цільною заслінкою та стінкою входу У винаході вирішується задача розширення функціональних можливостей дробарки, щоб вона могла без істотного ускладнення конструкції дробити як дрібні так і крупні матеріали Поставлена задача вирішується так, що дробарка, яка включає дробильну камеру, вхід із заслінкою та вихід, ВІДПОВІДНО корисній моделі заслінка на своїй робочій частині має виріз менший за прохід входу Завдяки такому виконанню заслінки вдається добитись проходження через вхід дробарки як крупних, так і дрібних матеріалів Конструкція дробарки пояснюється двома рисунками На фіг 1 показаний профіль дробарки, а на фіг 2 - переріз входу із заслінкою Дробарка складається із дробильної камери 1, зверху на якій встановлені вхід 2 та двигун 3, а знизу - вихід 4 з ніжками 5 Вхід 2 перетинається знизу заслінкою 6 Вхід 2 зроблений у перетині квадратним В паралельних боковинах входу 2 виконані під кутом прорізи для проходження заслінки 6 Ширина прорізів повинна бути такою, щоб через них не висипався дрібний матеріал 3 опущеної сторони заслінки 6, її робочої частини, яка перетинає прохід входу 2, вирубано виріз 7, який разом із стінками входу 2 створює отвір для проходження дрібних матеріалів Площа вирізу 7 менша за площу перетину входу 2 В свою чергу перетин входу 2 достатній для проходження крупних матеріалів Виріз 7 вирубаний трикутником, але може, як варіант, бути прямокутним, круглим або подібним Плоска конструкція заслінки 6 дозволяє переміщати и у прорізах входу 2, а при потребі витягувати зовсім Довжина суцільної частини заслінки 6 достатня для повного перекриття входу 2, при цьому виріз 7 заслінки 6 повинен знаходитись за межами входу При роботі запускають двигун 3 та дробильну камеру 1 На початку дроблення дрібного матеріалу вхід 2 перекривають суцільною частиною заслінки 6 і засипають у вхід 2 дрібний матеріал, наприклад зерно, яке має швидкість проходження вищу, ніж крупний матеріал Потім поступово пересувають заслінку 6 в сторону і вводять її робочу частину із вирізом 7 в прохід входу 2, відкриваючи шлях проходженню зерна в дробильну камеру 1 Подрібнене зерно виводиться із камери 1 через вихід 4 на купу або в мішок між ніжками 5 При перевантаженні двигуна 3 виріз 7 заслінки 6 частково виводять за межі входу, зменшуючи тим самим поступання зерна в дробильну камеру 1 При високій засміченості зерна, через що можуть виникнути затори у вирізі 7, достатньо декілька раз ввести виріз 7 повністю у вхід 2 та вивести з нього на потрібну величину, нормалізуючи тим самим роботу дробарки Для дроблення крупного матеріалу (ка ю СО 1351 чанів кукурудзи, лаврового листа, сіна та подібних) заслінку 6 витягують із входу 2 Через повністю відкритий прохід з необхідною подачею або порціями крупний матеріал подають в дробильну камеру 1, здійснюючи його дроблення Таким чином вдається за допомогою заслінки 4 з вирізом розширити функціональні можливості дробарки і уніфікувати процеси дроблення дрібних та крупних матеріалів, зокрема зерна та дрібного насіння, качанів кукурудзи, лаврового листа, сіна та подібного У •І іг,2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
