Радіальний дифузор відцентрової турбомашини
Номер патенту: 13535
Опубліковано: 25.04.1997
Автори: Гетало Валерій Володимирович, Татарінов Володимир Михайлович
Формула / Реферат
Радиальный диффузор центробежной турбомашины, содержащий боковые стенки и установленные между ними концентричне друг другу два ряда лопаток с образованием радиального зазора между ними, отличающийся тем, что, с целью повышения КПД турбомашины, величина радиального зазора составляет 0,014-0,1 от диаметра расположения входных кромок лопаток первого ряда.
Текст

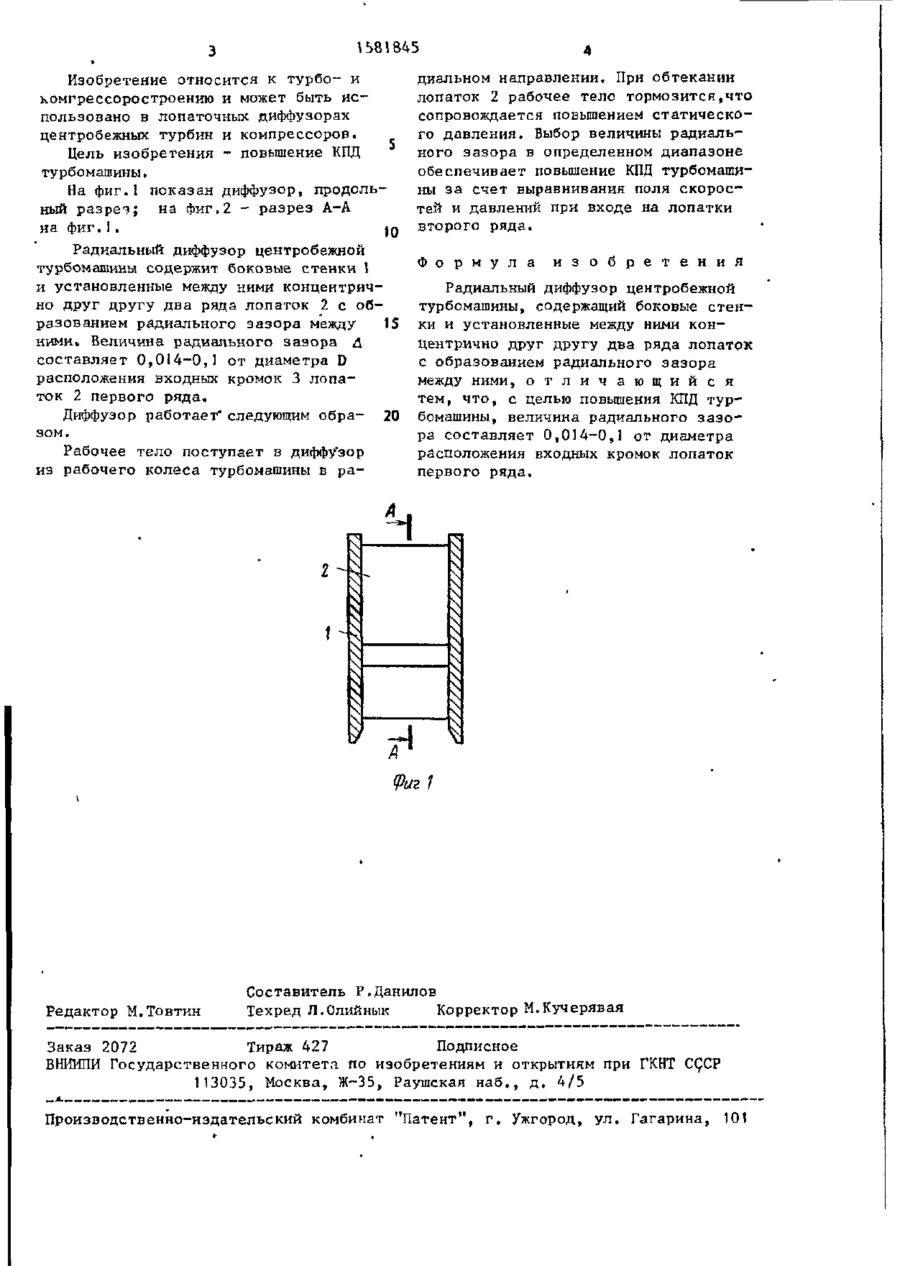

Цель изобретения - повышение КПД турбомашины. Между боковыми стенками 1 установлены концентрично друг другу два ряда лопаток 2 с образованием радиального зазора между рядами, составляющего определенную часть диаметра D расположения входных кромок 3 лопаток первого ряда. Выигрыш в КПД турбомашины достигается за счет выравнивания поля скоростей и давления выходящего из лопаток первого ряда потока. 2 ил. (53) 6 2 1 . 6 3 1 ( 0 8 8 . 8 ) (56) Авторское свидетельство СССР № 642520, к л . F 04 D 29/44, 1976. 7 1 А'-А оо /у2 JL J / (Риг. 2 ^Ч !РП г\ диальном направлении. При обтекании Изобретение относится к турбо- и лопаток 2 рабочее тело тормозится,что комгрессоростроению и может быть иссопровождается повышением статическопользовано в лопаточных диффузорах го давления. Выбор величины радиальцентробежных турбин и компрессоров. ного зазора в определенном диапазоне Цель изобретения - повышение КПД обеспечивает повышение КПД турбомашитурбомашины. ны за счет выравнивания поля скорое™ На фиг.1 показан диффузор, продольтей и давлений при входе на лопатки ный разрез; на фиг.2 - разрез А-А на фиг.1. f 0 второго ряда. Радиальный диффузор центробежной Ф о р м у л а и з о б р е т е н и я турбомашины содержит боковые стенки 1 и установленные между ними концентричРадиальный диффузор центробежной но друг другу два ряда лопаток 2 с обтурбомашины, содержащий боковые стенразованием радиального зазора между 15 ки и установленные между ними конними» Величина радиального зазора д центрично друг другу два ряда лопаток составляет 0,014-0,1 от диаметра D с образованием радиального зазора расположения входных кромок 3 лопамежду ними, о т л и ч а ю щ и й с я ток 2 первого ряда. тем, что, с целью повышения КПД турДиффузор работает* следующим обра- 20 бомашины, величина радиального зазозом. ра составляет 0,014-0,1 от диаметра Рабочее тело поступает в диффу'зор расположения входных кромок лопаток из рабочего колеса турбомашины в рапервого ряда. Редактор М.Товтин Составитель Р.Данилов Техред Л.Олийнык Корректор М.Кучерявая Заказ 2072 Тираж 427 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюRadial diffuser of centrifugal turbo-machine
Автори англійськоюHetalo Valerii Volodymyrovych, Tatarinov Volodymyr Mykhailovych
Назва патенту російськоюРадиальный диффузор центробежной турбомашины
Автори російськоюГетало Валерий Владимирович, Татаринов Владимир Михайлович
МПК / Мітки
МПК: F04D 29/44, F01D 9/02
Мітки: турбомашині, відцентрової, радіальний, дифузор
