Частотний дискримінатор

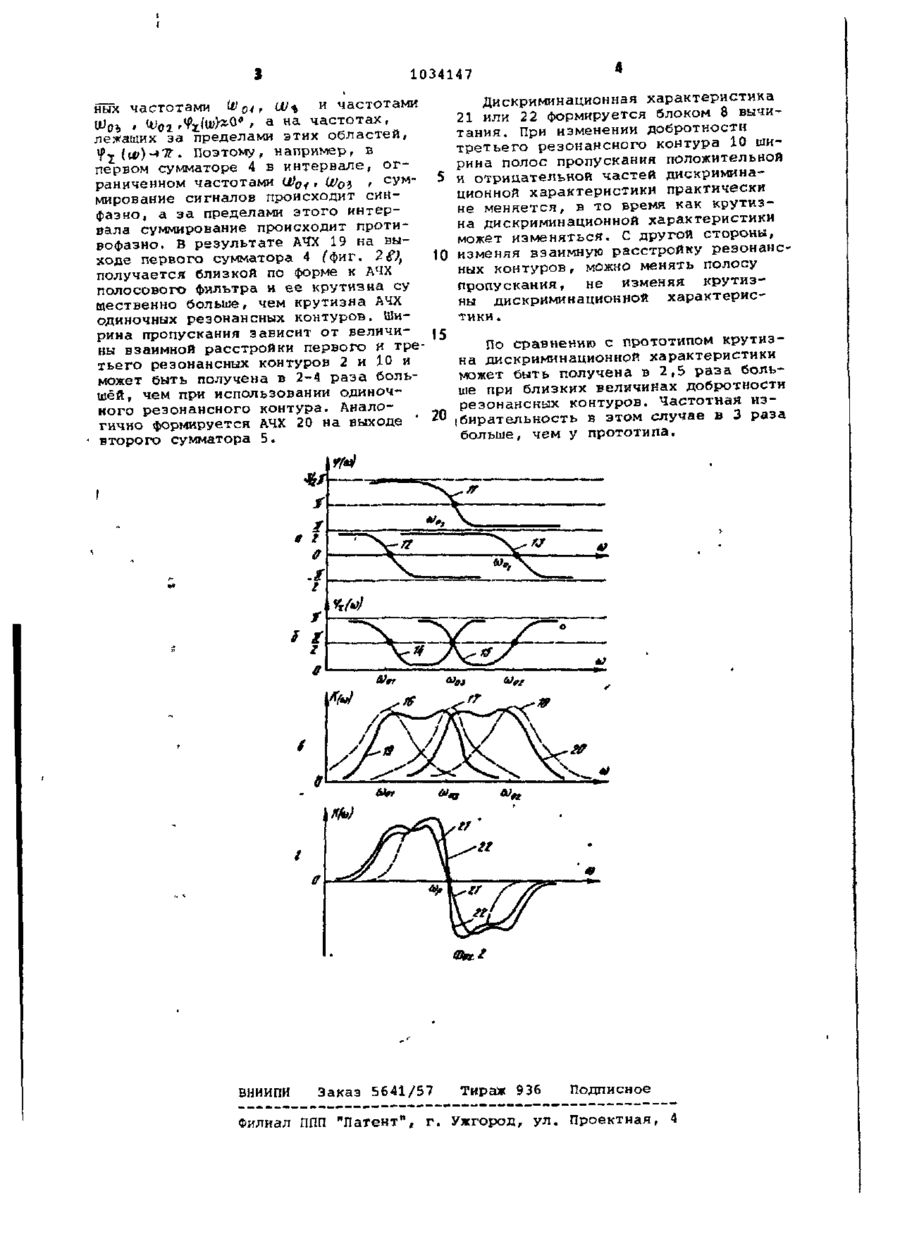

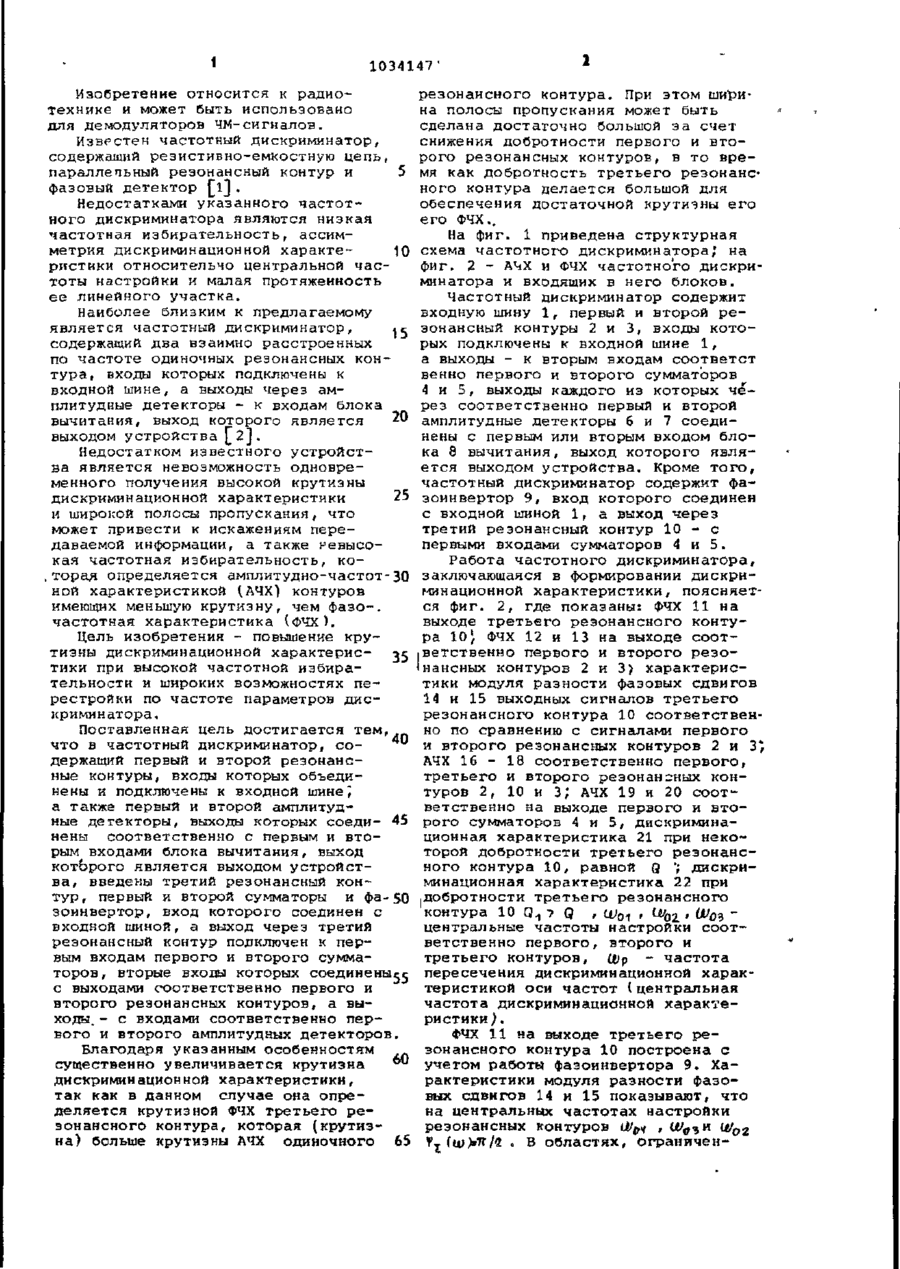

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИК „SU,,, 1Q34147 3(5» Н 03 D 3/26; А Н 03 К 9/00 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬГГИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ t* № Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ '(21) 3417809/18-21 (22) 05.04.82 , г (46) 07.08.83. Бюл. № 29 (72) И.А. Приймак и А.И. Лупало (53) 621.376(088.8) (56) 1. Патент США № 2901604, 'кл. 250-17, 1965. 2. Патент США № 3437941, кл. 239-142, 08.04.69 (прототип). (54)(57) ЧАСТОТНЫЙ ДИСКРИМИНАТОР, содержащий первый и второй резонансные контуры, входи которых объединены и подключены к входной шине; а также первый и второй амплитудные детекторы, выходы которых соединены соответственно с первым и вторым входами блока вычитания, выход которого является выходом устройства, о т л и ч а ю щ и й с я тем, что, с целью повышения крутизны дискриминационной характеристики при 'высокой частотной избирательности и широких возможностях перестройки по частоте, в него введены третий резонансный контур, первый и второй сумматоры и фаэоинвертор, вход которого соединен с входной шиной, а выход через третий резонансный контур подключен к первым входам первого и второго сумматоров, вторые входы которых соединены с выходами соответственно первого и второго резонансных контуров, а выходы - с входами соответственно первого и второго амплитудных детекторов. "Л У Фпі 1 1034147 Изобретение относится к радиотехнике и может быть использовано для де модуляторов ЧМ-си гналов. Известен частотный дискриминатор, содержащий резистивно-емкостную цепь, параллепьный резонансный контур и 5 фазовый детектор £l]. Недостатками указанного частотного дискриминатора являются низкая частотная избирательность, ассимметрия дискриминационной характеЮ ристнки относительно центральной частоты настройки и малая протяженность ее линейного участка. Наиболее близким к предлагаемому является частотный дискриминатор, ^ содержащий два взаимно расстроенных по частоте одиночных резонансных контура, входы которых подключены к входной шине, а выходы через амплитудные детекторы - к входам блока вычитания, выход которого является 20 выходом устройства [ 2 ] . Недостатком известного устройства является невозможность одновременного получения высокой крутизны дискриминационной характеристики 25 и широкой полосы пропускания, что может привести к искажениям передаваемой информации, а также невысокая частотная избирательность, ко,торад определяется амплитудно-частот-30 ной характеристикой (.АЧХ) контуров имеющих меньшую крутизну, чем фазо-, частотная характеристика (ФЧХ ). Цель изобретения - повышение крутизны дискриминационной характерне- ^5 тики при высокой частотной избирательности и широких возможностях перестройки по частоте параметров дискриминатора. Поставленная цель достигается тем, 40 что в частотный дискриминатор, содержащий первый и второй резонансные контуры, входы которых объединены и подключены к входной шине; а также первый и второй амплитудные детекторы, выходы которых соеди- 45 нены соответственно с первым и вторым входами блока вычитания, выход которого является выходом устройства, введены третий резонансный контур , первый и второй сумматоры и фа-50 эоинвертор, вход которого соединен с входной шиной, а выход через третий резонансный контур подключен к первым входам первого и второго сумматоров , вторые входы которых соединеннее с выходами соответственно первого и второго резонансных контуров, а выходы. - с входами соответственно первого и второго амплитудных детекторов. Благодаря указанным особенностям 60 существенно увеличивается крутизна дискриминационной характеристики, так как в данном случае она определяется крутизной ФЧХ третьего резонансного контура, которая (крутизна) больше крутизны АЧХ одиночного 65 резонансного контура. При этом ширина полосы пропускания может быть сделана достаточно большой эа счет снижения добротности первого и второго резонансных контуров, в то время как добротность третьего резонансного контура делается большой для обеспечения достаточной крутизны его его ФЧХ.. На фиг. 1 приведена структурная схема частотного дискриминатора; на фиг. 2 - АЧХ и ФЧХ частотного дискриминатора и входящих в него Блоков. Частотный дискриминатор содержит входную шину 1, первый и второй резонансный контуры 2 и 3, входы которых подключены к входной шине 1, а выходы - к вторым входам соответст венно первого и второго сумматоров 4 и 5, выходы каждого из которых через соответственно первый и второй амплитудные детекторы 6 и 7 соединены с первым или вторым входом блока 8 вычитания, выход которого является выходом устройства. Кроме того, частотный дискриминатор содержит фазоинвертор 9, вход которого соединен с входной шиной 1, а выход через третий резонансный контур 1 0 - е первыми входами сумматоров 4 и 5. Работа частотного дискриминатора, заключающаяся в формировании дискриминационной характеристики, поясняется фиг. 2, где показаны: ФЧХ 11 на выходе третьего резонансного контура 10^ ФЧХ 12 и 13 на выходе соответственно первого и второго резо1 нансных контуров 2 и 3> характеристики модуля разности фазовых сдвигов 14 и 15 выходных сигналов третьего резонансного контура 10 соответственно по сравнению с сигналами первого и второго резонансных контуров 2 и 3) АЧХ 16 - 18 соответственно первого, третьего и второго резонансных контуров 2, 10 и З ' АЧХ 19 и 20 соот, ветственно на выходе первого и второго сумматоров 4 и 5, дискриминационная характеристика 21 при некоторой добротности третьего резонансного контура 10, равной Q ' дискри; минационная характеристика 22 при .добротности третьего резонансного контура 10 Q,, ? Q , ш 0 1 , W01 , Ц)ог центральные частоты настройки соответственно первого, второго и третьего контуров, U)p - частота пересечения дискриминационной характеристикой оси частот (центральная частота дискриминационной характеристики). ФЧХ 11 на выходе третьего резонансного контура 10 построена с учетом работы фаэоинвертора 9. Характеристики модуля разности фазовых сдвигов 14 и 15 показывают, что на центральных частотах настройки резонансных контуров И/Рч , ииоЪи wo7m Тт (ш>7Г/2 • В областях, ограничен 1034147 них частотами W 0
