Кріоаплікатор
Номер патенту: 13706
Опубліковано: 25.04.1997
Автори: Мхітар'янц Аракел Мкртичевич, Василовський Вадим Юрійович, Грищенко Валентин Іванович, Бабійчук Георгій Опанасович
Формула / Реферат
Криоаппликатор, содержащий цилиндрический корпус с теплообменной поверхностью и расположенным в нем теплообменником, соединенные с корпусом магистрали подвода и отвода хладагента, отличающийся тем, что, с целью ускорения охлаждения больших поверхностей ткани пациента, он снабжен трубками жесткости, подшипниками скольжения с уплотнительными кольцами, закрепленными на торцах корпуса, причем каждая магистраль установлена коаксиально в трубке жесткости с зазором между стенками и герметично закреплена по торцу трубки, которая является валом подшипника, а боковая цилиндрическая поверхность является теплообменной.
Текст

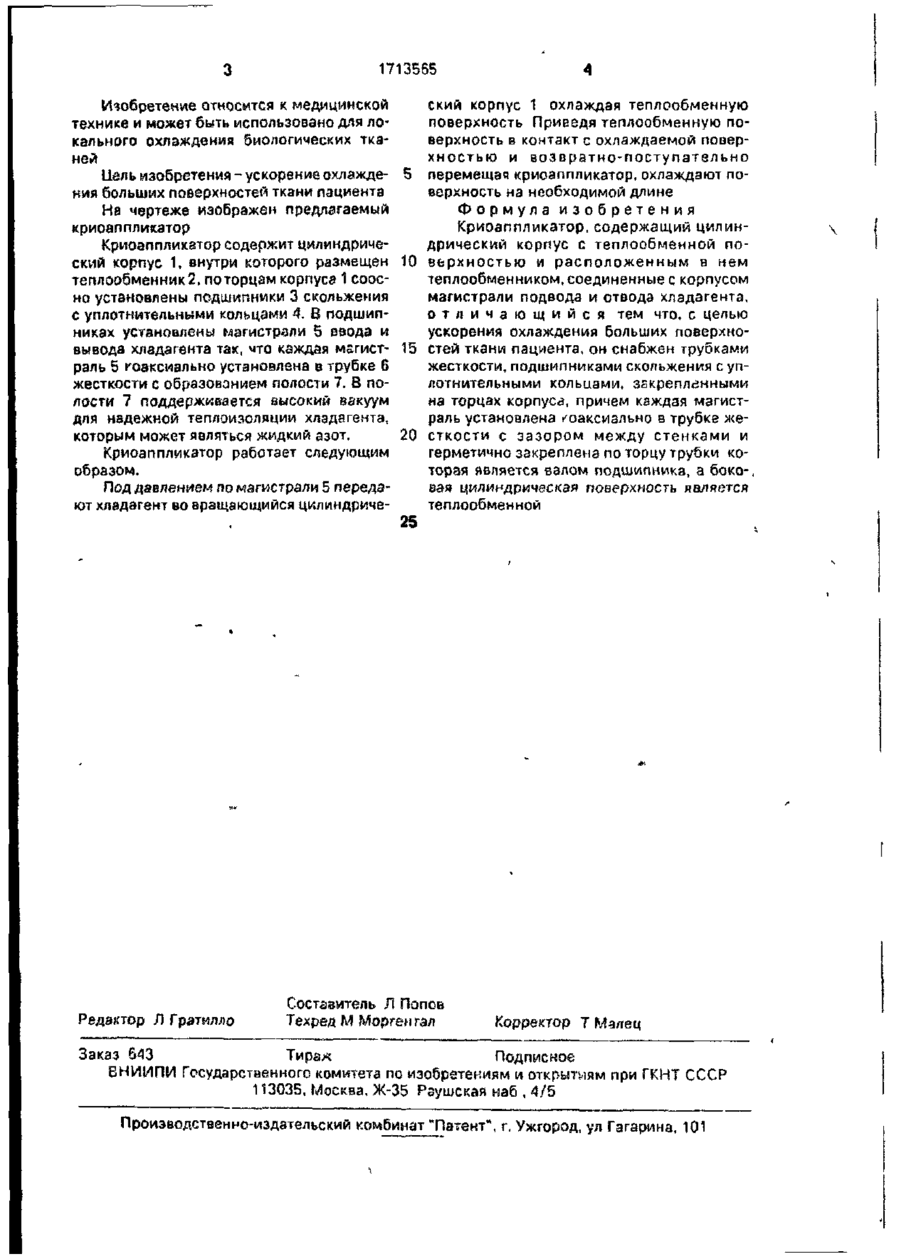

Изобретение относится к медицинской технике и может быть использовано для криовоздействия на ткани. Цель изобретения ускорение охлаждения больших поверхностей ткани пациента Криоаппликатор содержит цилиндрический корпус 1, внутри которого размещен теплообменник 2, а на основаниях корпуса 1 соосно установлены подшипники 3 скольжения с уплотнительными кольцами 4. В подшипниках 3 установлены магистральные трубопроводы 5 и 6 для подвода 5 и отвода 6 хладагента, заключенные в трубки жесткости 7. 1 ил. (Л С ел о ел 1713565 Изобретение относится к медицинской технике и может быть использовано для локального охлаждения биологических тканей Цель изобретения - ускорение охлаждения больших поверхностей ткани пациента На чертеже изображен предлагаемый криоаппликатор Криоаппликзтор содержит цилиндрический корпус 1, внутри которого размещен 10 теплообменник, по торцам корпуса 1 соосно установлены подшипники 3 скольжения с уплотнительными кольцами 4. В подшипниках установлены магистрали 5 ввода и вывода хладагента так, «то каждая магистраль 5 коаксиально установлена в трубке 6 жесткости с образованием полости 7. 8 полости 7 поддерживается высокий вакуум для надежной теплоизоляции хладагента, которым может являться жидкий азот. 20 Криоаппликатор работает следующим образом. Под давлением по магистрали 5 передают хладагент во вращающийся цклиндриче ский корпус 1 охлаждая теплообменную поверхность Приведя теплообменную поверхность в контакт с охлаждаемой поверхностью и возвратио-поступательно перемещая криоаппликатор, охлаждают поверхность на необходимой длине Формула изобретения Криоаппликатор. содержащий цилиндрический корпус с теплообменной поверхностью и расположенным в нем теплообменником, соединенные с корпусом магистрали подвода и отвода хладагента, о т л и ч а ю щ и й с я тем что, с целью ускорения охлаждения больших поверхностей ткани пациента, он снабжен трубками жесткости, подшипниками скольжения с уплотнительными кольиами. закрепленными на торцах корпуса, причем каждая магистраль установлена коаксиально в трубке жесткости с зазором между стенками и герметично закреплена по торцу трубки которая является взлом подшипника, а боко-, вая цилиндрическая поверхность является теплообменной 25 Редактор Л Гратилло Составитель Л Попов Техред М Морген гал Корректор Т Малец Заказ 633 Тирах Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35 Рзушская наб , 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул Гагарина, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюCryoapplicator
Автори англійськоюHryschenko Valentyn Ivanovych, Babiichuk Heorhii Opanasovych, Mkhytariants Arkel Mkrtychevych, Vasilovskyi Vadym Yuriiovych
Назва патенту російськоюКриоаппликатор
Автори російськоюГрищенко Валентин Иванович, Бабийчук Георгий Афанасьвич, Мхитарьянц Аракел Мкртичевич, Василовский Вадим Юрьевич
МПК / Мітки
МПК: A61B 18/00
Мітки: кріоаплікатор
