Пружна опора

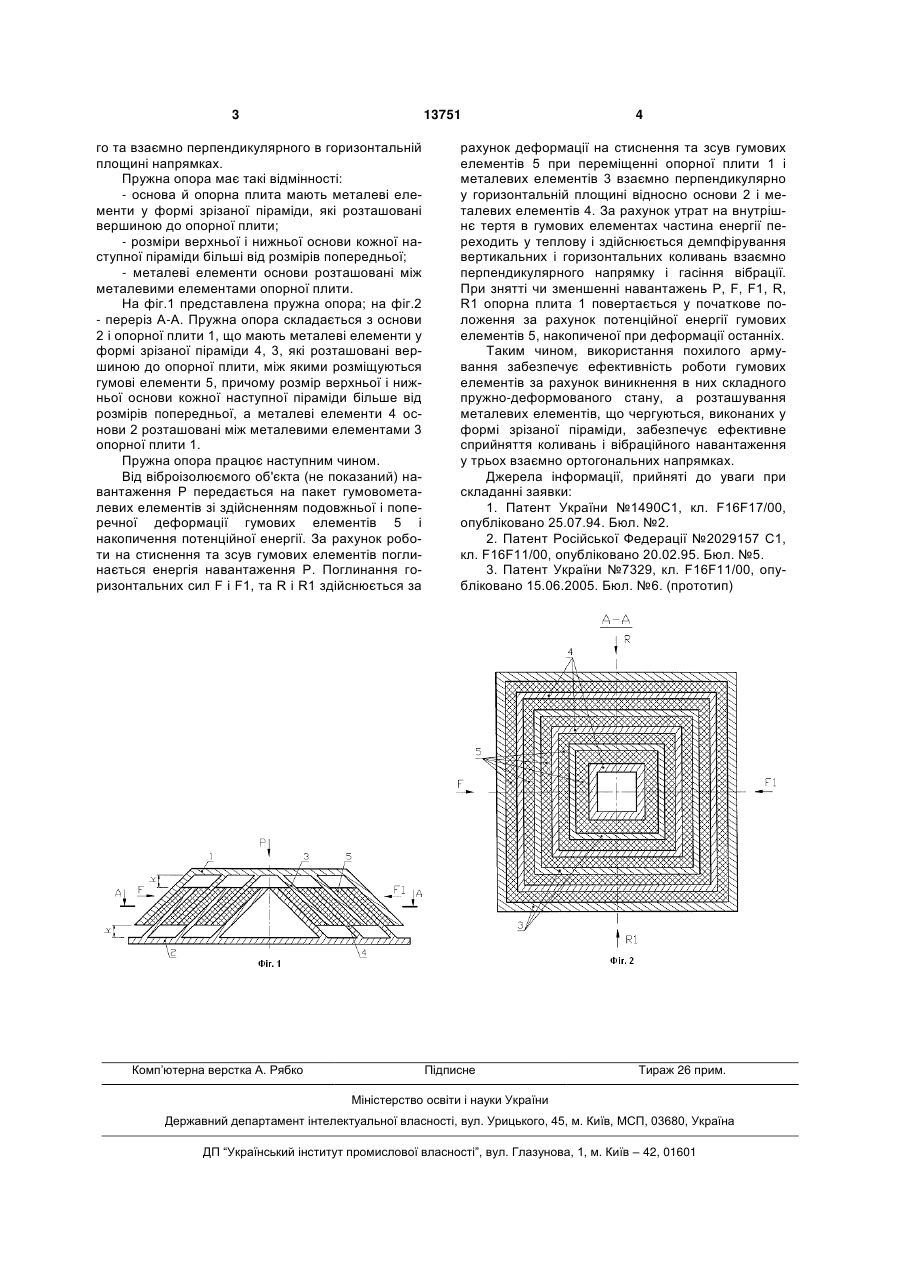

Пружна опора, що містить основу, опорну плиту і розміщені між ними гумові елементи, яка відрізняється тим, що основа й опорна плита мають металеві елементи у формі зрізаної піраміди, що розташовані вершиною до опорної плити, при цьому розміри верхньої і нижньої основи кожної наступної піраміди більші від розмірів попередньої, а металеві елементи основи розташовані між металевими елементами опорної плити. (19) (21) u200509958 (22) 24.10.2005 (24) 17.04.2006 (46) 17.04.2006, Бюл. № 4, 2006 р. (72) Горохов Євген Васильович, Турбін Сергій Володимирович, Бусько Максим Володимирович, Волков Володимир Миколайович (73) ДОНБАСЬКА НАЦІОНАЛЬНА АКАДЕМІЯ БУДІВНИЦТВА І АРХІТЕКТУРИ 3 13751 го та взаємно перпендикулярного в горизонтальній площині напрямках. Пружна опора має такі відмінності: - основа й опорна плита мають металеві елементи у формі зрізаної піраміди, які розташовані вершиною до опорної плити; - розміри верхньої і нижньої основи кожної наступної піраміди більші від розмірів попередньої; - металеві елементи основи розташовані між металевими елементами опорної плити. На фіг.1 представлена пружна опора; на фіг.2 - переріз А-А. Пружна опора складається з основи 2 і опорної плити 1, що мають металеві елементи у формі зрізаної піраміди 4, 3, які розташовані вершиною до опорної плити, між якими розміщуються гумові елементи 5, причому розмір верхньої і нижньої основи кожної наступної піраміди більше від розмірів попередньої, а металеві елементи 4 основи 2 розташовані між металевими елементами 3 опорної плити 1. Пружна опора працює наступним чином. Від віброізолюємого об'єкта (не показаний) навантаження Р передається на пакет гумовометалевих елементів зі здійсненням подовжньої і поперечної деформації гумових елементів 5 і накопичення потенційної енергії. За рахунок роботи на стиснення та зсув гумових елементів поглинається енергія навантаження Р. Поглинання горизонтальних сил F і F1, та R і R1 здійснюється за Комп’ютерна верстка А. Рябко 4 рахунок деформації на стиснення та зсув гумових елементів 5 при переміщенні опорної плити 1 і металевих елементів 3 взаємно перпендикулярно у горизонтальній площині відносно основи 2 і металевих елементів 4. За рахунок утрат на внутрішнє тертя в гумових елементах частина енергії переходить у теплову і здійснюється демпфірування вертикальних і горизонтальних коливань взаємно перпендикулярного напрямку і гасіння вібрації. При знятті чи зменшенні навантажень Р, F, F1, R, R1 опорна плита 1 повертається у початкове положення за рахунок потенційної енергії гумових елементів 5, накопиченої при деформації останніх. Таким чином, використання похилого армування забезпечує ефективність роботи гумових елементів за рахунок виникнення в них складного пружно-деформованого стану, а розташування металевих елементів, що чергуються, виконаних у формі зрізаної піраміди, забезпечує ефективне сприйняття коливань і вібраційного навантаження у трьох взаємно ортогональних напрямках. Джерела інформації, прийняті до уваги при складанні заявки: 1. Патент України №1490С1, кл. F16F17/00, опубліковано 25.07.94. Бюл. №2. 2. Патент Російської Федерації №2029157 С1, кл. F16F11/00, опубліковано 20.02.95. Бюл. №5. 3. Патент України №7329, кл. F16F11/00, опубліковано 15.06.2005. Бюл. №6. (прототип) Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
