Ротор асинхронного електродвигуна
Номер патенту: 13761
Опубліковано: 17.04.2006
Автори: Омельченко Олександр Миколайович, Кукулевський Олексій Васильович, Ткачук Микола Миколайович, Кириленко Валерій Іванович
Формула / Реферат
Ротор асинхронного електродвигуна, який містить магнітопровід і короткозамкнену обмотку, що складається зі стрижнів і короткозамикаючих кілець із прорізами, у які встановлені і зварені з короткозамикаючими кільцями стрижні, який відрізняється тим, що частина стрижнів виступає з прорізів за зовнішню торцеву поверхню короткозамикаючих кілець, виконуючи роль вентиляційних лопаток.
Текст

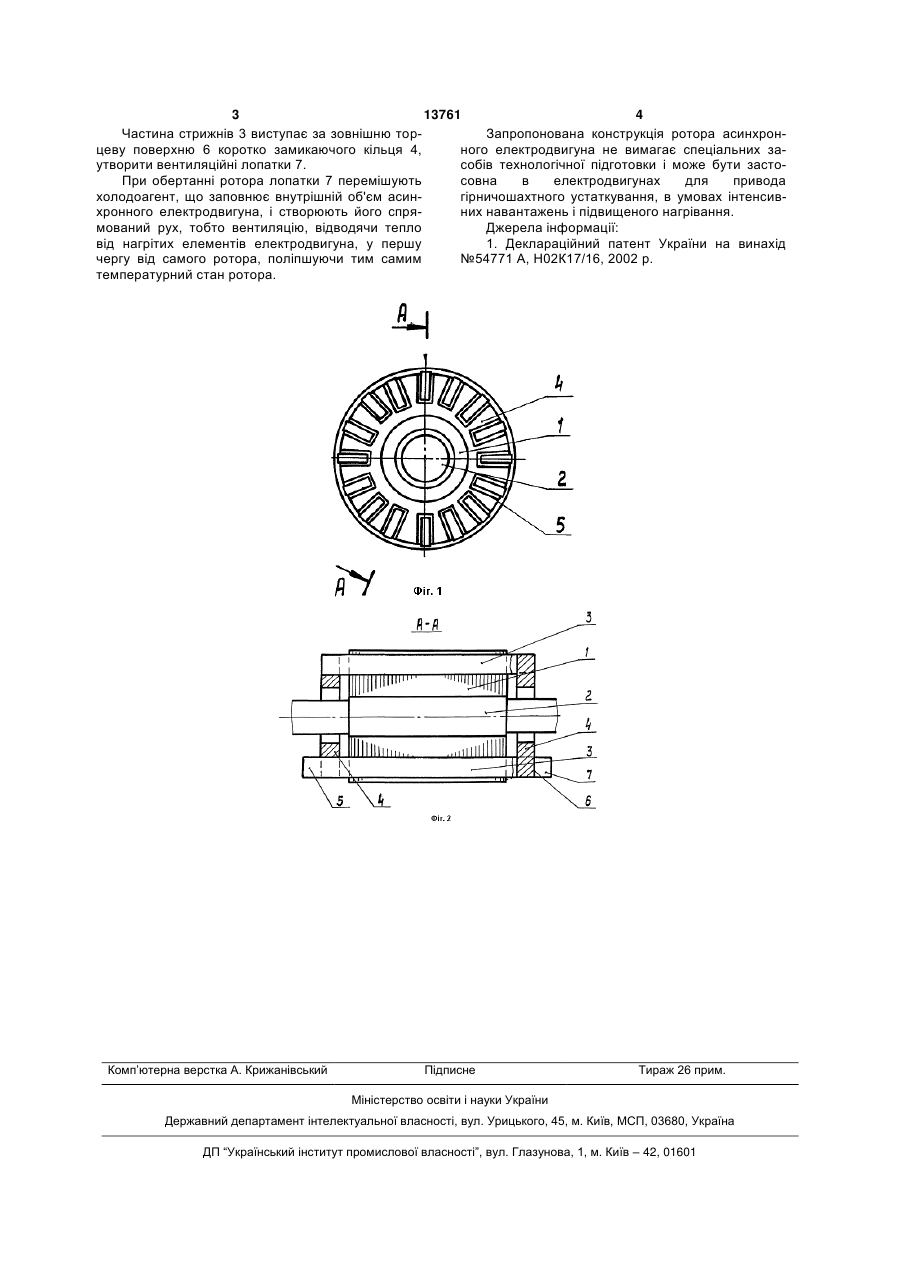

Ротор асинхронного електродвигуна, який містить магнітопровід і короткозамкнену обмотку, що складається зі стрижнів і короткозамикаючих кілець із прорізами, у які встановлені і зварені з короткозамикаючими кільцями стрижні, який відрізняється тим, що частина стрижнів виступає з прорізів за зовнішню торцеву поверхню короткозамикаючих кілець, виконуючи роль вентиляційних лопаток. (19) (21) u200509978 (22) 24.10.2005 (24) 17.04.2006 (46) 17.04.2006, Бюл. № 4, 2006 р. (72) Кукулевський Олексій Васильович, Кириленко Валерій Іванович, Омельченко Олександр Миколайович, Ткачук Микола Миколайович (73) УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ, ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ ТА ТЕХНОЛОГІЧНИЙ ІНСТИТУТ ВИБУХОЗАХИЩЕНОГО ТА РУДНИКОВОГО ЕЛЕКТРООБЛАДНАННЯ З 3 13761 4 Частина стрижнів 3 виступає за зовнішню торЗапропонована конструкція ротора асинхронцеву поверхню 6 коротко замикаючого кільця 4, ного електродвигуна не вимагає спеціальних заутворити вентиляційні лопатки 7. собів технологічної підготовки і може бути застоПри обертанні ротора лопатки 7 перемішують совна в електродвигунах для привода холодоагент, що заповнює внутрішній об'єм асингірничошахтного устаткування, в умовах інтенсивхронного електродвигуна, і створюють його спряних навантажень і підвищеного нагрівання. мований рух, тобто вентиляцію, відводячи тепло Джерела інформації: від нагрітих елементів електродвигуна, у першу 1. Деклараційний патент України на винахід чергу від самого ротора, поліпшуючи тим самим №54771 А, Н02К17/16, 2002 р. температурний стан ротора. Комп’ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRotor of an asynchronous motor
Автори англійськоюKukulevskyi Oleksii Vasyliovych, Kyrylenko Valerii Ivanovych, Omelchenko Oleksandr Mykolaiovych, Tkachuk Mykola Mykolaiovych
Назва патенту російськоюРотор асинхронного электродвигателя
Автори російськоюКукулевский Алексей Васильевич, Кириленко Валерий Иванович, Омельченко Александр Николаевич, Ткачук Николай Николаевич
МПК / Мітки
МПК: H02K 17/16
Мітки: ротор, асинхронного, електродвигуна
