Hакладhий кодовий замок

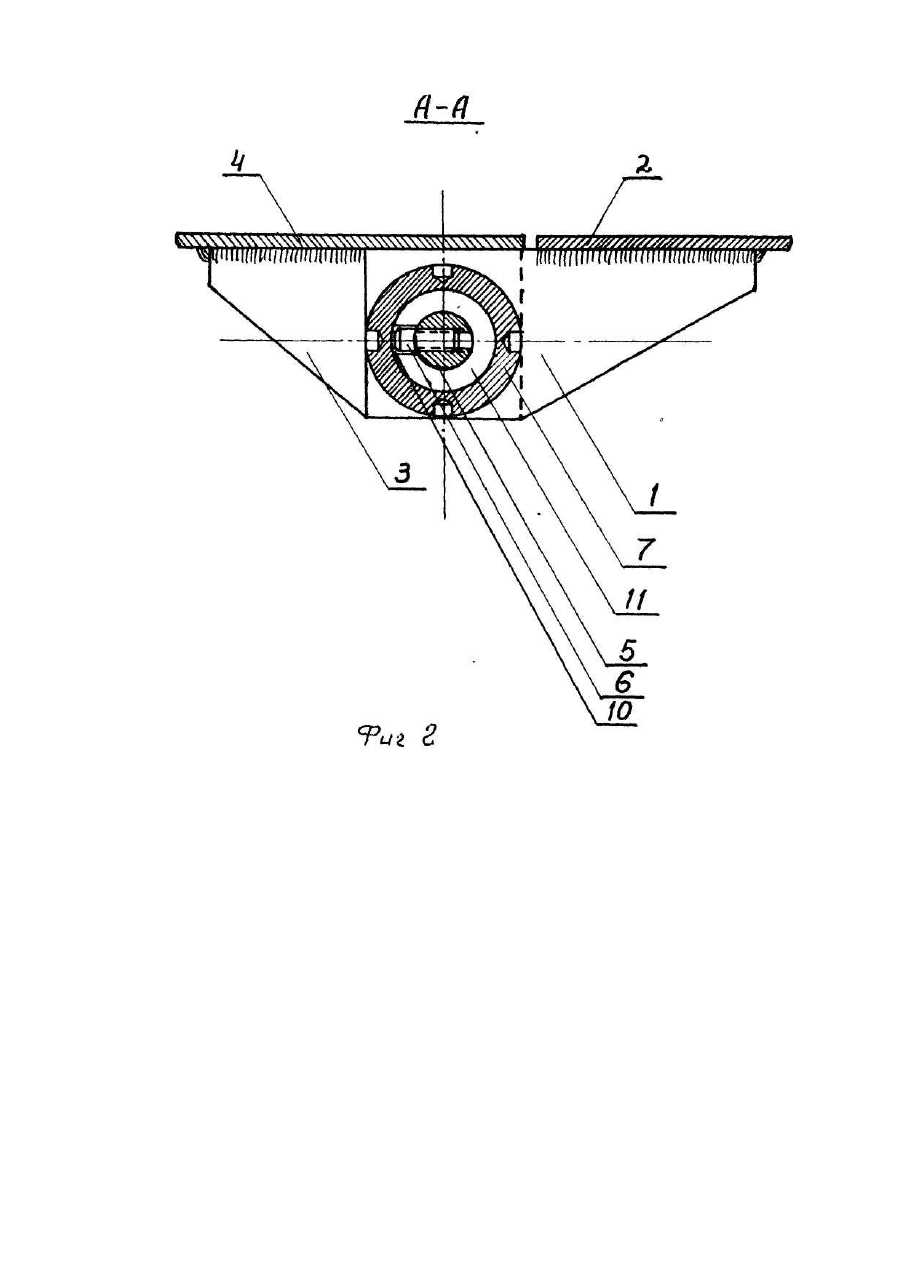

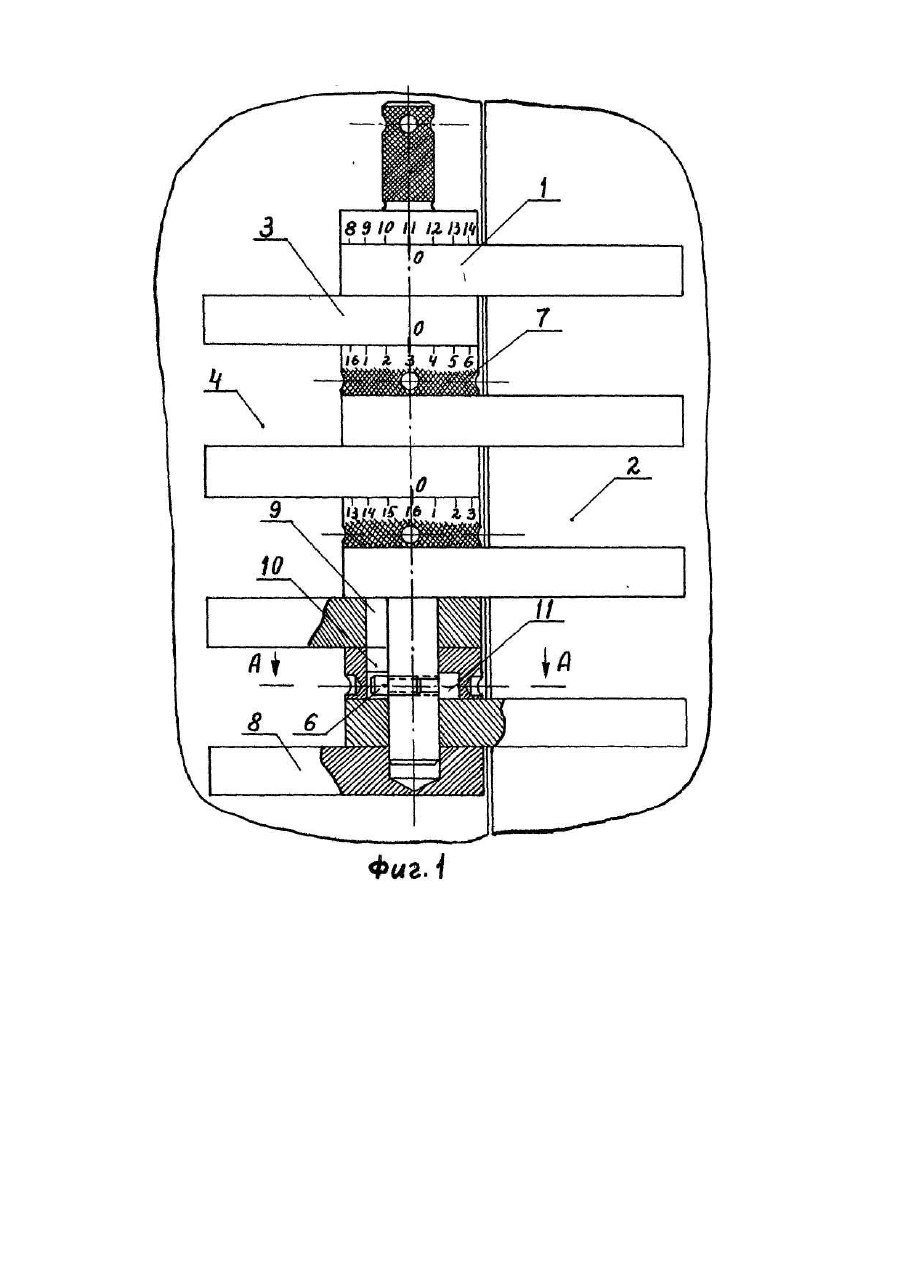

Изобретение относится к запирающим устройствам и может быть применено для запирания дверей квартир, сейфов, ворот гаражей, промышленных зданий, складов, дверей контейнеров, вагонов, автофургонов, люковых закрытий судовых трюмов. Известен кодовый замок [1] накладной с ригелем, содержащий корпус замка, подпружиненный ригель с хвостовиком и ручкой, замочную накладку, переключатель кода и средство блокировки ригеля, ось блокирующих втулок, блокирующие втулки с буртиками, радиальными и фиктивными пазами и выступами, пружинный фиксатор, кодовые шайбы с внутренними шлицами, кольцевыми проточками и храповыми засечками. Совокупность сходных признаков аналога и предлагаемого кодового замка заключается в наличии у первого - оси и кодовых шайб, а у второго - закладного кодового штыря и кодовых муфт. Причем, у аналога ось выполняет ограниченную функцию детали, на которой свободно вращается деталь - блокирующая втулка, а у замка закладной кодовый штырь помимо прямого назначения - оси, - выполняет еще и функцию запирающего кодового устройства. Кодовые шайбы аналога по сравнению с кодовыми муфтами заявляемого замка более сложны в изготовлении, имея несколько внутренних шлицев и храповые засечки. Кодовые муфты замка имеют только один продольный паз, в храповые засечки отсутствуют вообще. Недостатками аналога являются: большее количество наименований деталей по сравнению с заявляемым замком (одиннадцать против четырех); взаимодействие блокирующих втулок и кодовых шайб может быть нарушено от появления между ними коррозии либо смерзания, что нарушает принцип действия замка. Кроме того, слабым местом замка является ригель, что для взломщика не представляет серьезных препятствий. В случае, когда "хозяин" будет открывать замок двери изнутри, пользуясь кодом, то злоумышленник, находясь снаружи, может прочесть код. Наиболее близким по технической сущности является кодовый замок [2], состоящий из корпуса замка, выдвижной дужки, втулки с пружиной, выступами и зубьями на торцах, кодовых колец с цифровым кодом, осевыми пазами и упорами. Недостатки прототипа: наличие дужки, которая является самым слабым прочностным элементом замка, и большее количество наименований деталей по сравнению с заявляемым замком - семь против четырех. Взаимодействие втулок и кодовых колец может быть также нарушено, как и у аналога, от появления между ними коррозии, либо смерзания, что нарушает принцип действия замка. Эксплуатационным недостатком замка является попеременное вращение кодовых колец влево-вправо при открытии и закрытии замка, что значительно усложняет его применение, особенно в атмосферных условиях. Кроме того, навесной замок для своего применения требует еще пары петель или колец на двери, что добавляет не всегда прочные детали. Задача изобретения - создание простои и надежной конструкции накладного замка для металлических дверей с равной степенью прочности элементов: замок - полотно двери - петли; замок должен обладать большой сопротивляемостью взлому, быть универсальным и пригодным для металлических квартирных дверей, сейфов, гаражных ворот, ворот складских и промышленных зданий, дверей железнодорожных и международных морских контейнеров, вагонов, судовых люковых закрытий трюмов, автофургонов; замок должен состоять из минимального количества конструктивно простых и технологичных деталей; производство замка должно быть возможным на стандартном оборудовании из простых материалов и дешевым. Это достигается тем, что накладной кодовый замок, содержащий ось и кодовые вращающиеся муфты с цифровым кодом, отверстием, продольным пазом и торцевой заточкой, согласно изобретению, содержит попарные петли, служащие корпусом замка и имеющие отверстия с продольными пазами, попеременно наребро жестко закрепленные на полотне и косяке двери с зазорами между парами, в которых установлены съемные кодовые муфты, а ось выполнена в виде закладного кодового штыря с упорными штифтами, количество которых соответствует количеству кодовых муфт. В нижней части замка установлена упорная петля с глухим отверстием, предохраняющая штырь от принудительного извлечения. Таким образом, все детали работают по прямому назначению - запиранию замка при отсутствии вспомогательных, приводных деталей и устройств. Технический результат изобретения заключается в следующем. Конструкция замка проста, прочна, а предельный минимум деталей повышает коэффициент надежности эксплуатации. Малое количество равнопрочных в отдельности, собранных в компактную конструкцию деталей с жестко приваренными петлями представляют собой замок, к которому трудно применить обычные механические средства взломщиков, кроме как бензорез, а бензорез может разрушить любую металлическую конструкцию. Простота манипуляций при открытии-закрытии замка, отсутствие закрытого корпуса создают большую доступность, неприхотливость и долговечность эксплуатации замка, особенно в различных атмосферных условиях. Взаимозаменяемость деталей - штырей и кодовых муфт при стационарных петлях в своей сетке типоразмеров, прочность и высокая анонимность замка позволяют его применять для запирания дверей контейнеров и автофургонов, вагонов, люковых закрытий трюмов при отправлении штучных грузов. Если при действующих правилах гарантом сохранности грузов является "пломба" и проволочная "скрутка", то предлагаемый кодовый замок может быть надежным и приемлемым запором, что решает проблему ответственности грузоотправителя и транспортировщика, а утерянные муфты и штыри без помех могут быть изготовлены в подсобных хозяйствах. Технологичность конструкции, отсутствие литья, пружин и комплектующих изделий позволяют без особой технологической подготовки массово производить, изготавливать утерянные детали и ремонтировать замки на базе элементарных механических мастерских стандартным оборудованием и инструментом из машиноподелочной углеродистой стали - СТ-3, СТ-4. Благодаря своей конструктивной и технологической простоте замок явно отличается от аналогов и прототипа дешевизной производства. Изобретение иллюстрируется следующими чертежами: фиг. 1 - общий вид и фиг. 2 - вид сверху. Накладной кодовый замок содержит: петли 1 полотна двери 2, петли 3 косяка двери 4, закладной кодовый штырь 5 с установленными на резьбе упорными штифтами 6, съемные кодовые муфты 7, упорная петля 8. Петли 1, 3 и кодовые муфты 7 имеют отверстия с продольными пазами 9 и 10 для свободного прохождения закладного штыря 5 с упорными штифтами 6 при закрытии двери. Кодовые муфты 7 кроме того имеют торцевые заточки 11 для свободного вращения вокруг кодового штыря 5 с упорными штифтами 6 и штыря вокруг своей оси при запирании замка. Петли замка 1, 3 и 8 попарно жестко крепятся на полотне двери 2 (петли 1) и косяке двери 4 (петли 3 и 8). При этом соблюдается соосность отверстий и зазор между парами петель для установки съемных кодовых муфт 7, аналогично можно устанавливать петли замка и на двухстворчатых дверях или воротах. Таким образом, жестко установленные петли являются неотъемлемой частью двери и выполняют функцию корпуса замка. На периферии бурта закладного штыря 5 и кодовых муфт 7 на равных расстояниях наносятся риски (оптимально - 16) и цифры кода от 1 до 16; на петлях 1,3 -"нулевые" риски для совмещения кода штыря и муфт во время закрытия и открытия замка. Для удобства пользования замком на головке штыря и периферии муфт накатывается насечка и сверлятся отверстия (на головке - сквозные, а на муфтах - глухие) для применения воротка на тот случай, если замок будет долго находиться без смазки, либо в среде, образующей коррозию. Кодовый замок может быть как индивидуального (квартирная дверь, сейф, ворота), так и массового применения (контейнер, вагон, фургон, трюм) и, соответственно, с постоянным и переменным кодом. В первом случае, если на двери более одного замка (оптимально - два), штыри и муфты нумеруются (на нижнем торце гребня и верхнем торце муфты). Соблюдая нумерацию при закрывании замков, сохраняют постоянство кода. При желании, меняя порядок установки штырей и муфт, будет изменяться и код. Во втором случае, закрывая замок, набирают ЛЮБЫЕ штыри и ЛЮБЫЕ муфты из общего запаса, но при этом код необходимо записывать в грузовых документах грузоотправителем для отправки грузополучателю. Накладной кодовый замок работает следующим образом. Для закрытия замка, прикрыв створку двери до совмещения отверстий петель, опускают штырь №1 поз. 5 в отверстия первой пары петель 1, 3, направляя штифты 6 штыря 5 вдоль пазов 9. После прохождения штыря через первую пару петель подставляют кодовую муфту №1 (поз.7), заточкой 11 вниз, также совмещая паз муфты 10 с упорным штифтом 6 штыря 5 и т.д. - муфта №2 и муфта № 3, до упора гребня штыря. Запомнив или записав (особенно в начальной стадии эксплуатации замка) порядковые номера и цифры кода штыря и муфт, которые расположились напротив "нулевых" рисок на петлях замка, что соответствует расположению штифтов 6 и пазов 9, 10 в одной плоскости, - окончательно запереть замок, развернув произвольно штырь 5 и муфты 7 вокруг собственной оси, при этом продольные пазы 9, 10 и упорные штифты 6 выйдут из одной плоскости и извлечь закладной кодовый штырь 5 станет невозможным, замок будет закрыт. В данном случае порядок цифр кода первого замка при трех муфтах будет выглядеть следующим образом, например: 1 номер штыря 11 цифра кода штыря 1 номер муфты 3 цифра кода муфты 2 номер муфты 16 цифра кода муфты 3 номер муфты 9 цифра кода муфты 1-1-11-1-3-2-16-3-9-первый замок; - 2 - 8 - 4 - 7 - 5 - 12 - 6 - 10 - второй замок; При изменении кода (смена местами штырей и муфт) может быть: -2-8-5-12-3-9-1-3- первый замок; -1-11-2-16-6-10-4-7- второй замок. Во втором случае (при массовом применении замка), при трех муфтах порядок цифр кода одного замка будет выглядеть следующим образом (сверху- вниз), например: - 15 цифра кода штыря 12 цифра кода муфты 7 цифра кода муфты 13 цифра кода муфты -15-12-7-13 При смене местами муфт будет - 15 - 7 - 13 - 12 и т.д. Открытие замка происходит в обратном порядке: повернуть закладной кодовый штырь 5 и кодовые муфты 7 соответственно коду до совмещения нужных цифр и "нулевых" рисок. При этом упорные штифты 6 закладного кодового штыря 5, пазы 9 петель 1,3 и пазы 10 кодовых муфт 7 расположатся в одной плоскости; извлечь закладной штырь 5, и замок будет открыт. Простота в изготовлении и эксплуатации, надежность, прочность и дешевизна кодового замка очевидна, и он с успехом может конкурировать не только со своими механическими аналогами и прототипом, но и с особо сложными и дорогими электронными замками,
