Пристрій для підготовки шлакових ковшів
Номер патенту: 14262
Опубліковано: 15.05.2006
Автори: Кармазін Андрій Вікторович, Івашина Володимир Володимирович, Савощенко Олександр Володимирович, Климанчук Владислав Владиславович, Струтинський В'ячеслав Анатолійович
Формула / Реферат
1. Пристрій для підготовки шлакових ковшів, що містить трубопровід для транспортування вапняного розчину, який відрізняється тим, що додатково обладнаний розпилювальним пристроєм, виконаним у вигляді конуса, наприклад, сталевого, жорстко закріпленого відносно трубопроводу і поверненого до нього вершиною, причому осі симетрії конуса і трубопроводу збігаються.
2. Пристрій за п. 1, який відрізняється тим, що конус розташований на висоті 0,5 - 1,5 м відносно верхнього края шлакового ковша в залежності від ширини ковша.
Текст

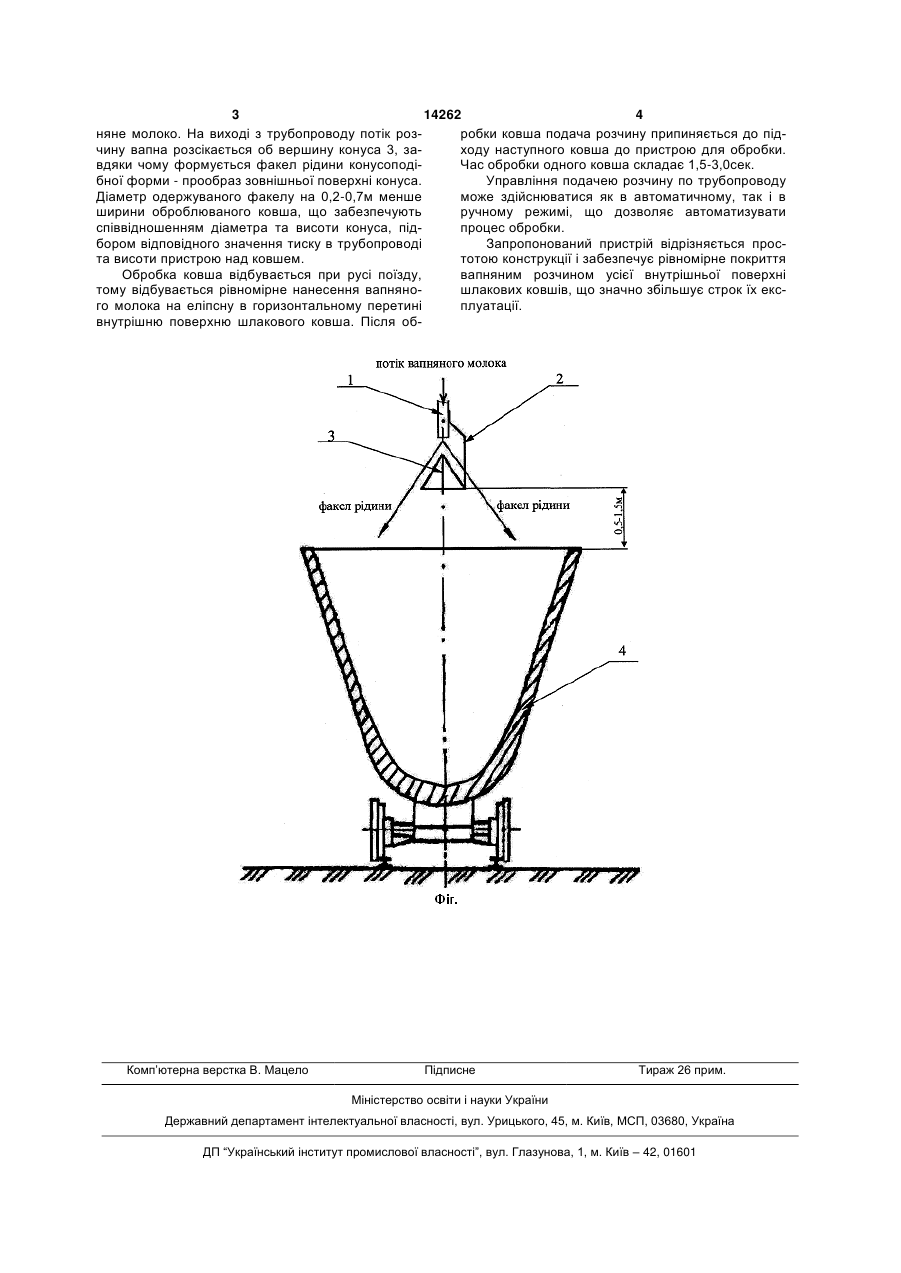

1. Пристрій для підготовки шлакових ковшів, що містить трубопровід для транспортування вапняного розчину, який відрізняється тим, що додатково обладнаний розпилювальним пристроєм, виконаним у вигляді конуса, наприклад, сталевого, жорстко закріпленого відносно трубопроводу і поверненого до нього вершиною, причому осі симетрії конуса і трубопроводу збігаються. 2. Пристрій за п. 1, який відрізняється тим, що конус розташований на висоті 0,5 - 1,5 м відносно верхнього края шлакового ковша в залежності від ширини ковша. (19) (21) u200509831 (22) 19.10.2005 (24) 15.05.2006 (46) 15.05.2006, Бюл. № 5, 2006 р. (72) Климанчук Владіслав Владіславович, Струтинській В'ячеслав Анатолійович, Івашина Володимир Володимирович, Савощенко Олександр Володимирович, Кармазін Андрій Вікторович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МАРІУПОЛЬСЬКИЙ МЕТАЛУРГІЙНИЙ КОМБІНАТ ІМ.ІЛЛІЧА" 3 14262 4 няне молоко. На виході з трубопроводу потік розробки ковша подача розчину припиняється до підчину вапна розсікається об вершину конуса 3, заходу наступного ковша до пристрою для обробки. вдяки чому формується факел рідини конусоподіЧас обробки одного ковша складає 1,5-3,0сек. бної форми - прообраз зовнішньої поверхні конуса. Управління подачею розчину по трубопроводу Діаметр одержуваного факелу на 0,2-0,7м менше може здійснюватися як в автоматичному, так і в ширини оброблюваного ковша, що забезпечують ручному режимі, що дозволяє автоматизувати співвідношенням діаметра та висоти конуса, підпроцес обробки. бором відповідного значення тиску в трубопроводі Запропонований пристрій відрізняється проста висоти пристрою над ковшем. тотою конструкції і забезпечує рівномірне покриття Обробка ковша відбувається при русі поїзду, вапняним розчином усієї внутрішньої поверхні тому відбувається рівномірне нанесення вапняношлакових ковшів, що значно збільшує строк їх ексго молока на еліпсну в горизонтальному перетині плуатації. внутрішню поверхню шлакового ковша. Після об Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюA mechanism for the preparation of slag ladles
Автори англійськоюKlymanchuk Vladislav Vladislavovych, Ivashyna Volodymyr Volodymyrovych, Savoschenko Oleksandr Volodymyrovych, Karmazin Andrii Viktorovych, Каrmаzіn Andrii Viktorovych
Назва патенту російськоюУстройство для подготовки шлаковых ковшей
Автори російськоюКлиманчук Владислав Владиславович, Ивашина Владимир Владимирович, Савощенко Александр Владимирович, Кармазин Андрей Викторович
МПК / Мітки
МПК: C21B 3/10
Мітки: ковшів, шлакових, підготовки, пристрій
